Вентиляция подвала в частном доме: варианты обустройства системы воздухообмена

Плюсы и минусы

Отметим положительные моменты от применения систем вентилирования в подвале и цокольном этаже:

• Комфортный микроклимат в доме, нет ощущения сырости на первом этаже;
• Возможность обустроить кладовую, в которой поддерживается постоянная температура и содержание влаги в воздухе;
• Увеличивается срок эксплуатации несущих конструкций жилого дома или погреба, особенно если они выполнены из дерева;
• Эксплуатация газового и отопительного оборудования невозможна в непроветриваемом помещении по соображениям безопасности;
• В сухом подвале никогда не заведутся споры плесени, вызывающие орви, аллергию и астму.

Типы систем воздухообмена

Вентиляция в подвале может быть принудительной или естественной. Если вентиляция в подвале или погребе естественная, то воздух будет самостоятельно поступать в подвальное помещение через трубы, после чего выводиться в соответствии с законами физики. Иными словами, будет осуществляться естественная циркуляция без применения каких-либо специальных приспособлений. В деревянном частном доме небольших размеров такая вентиляция кажется наиболее приемлемой. Вытяжка в этом случае будет достаточной.

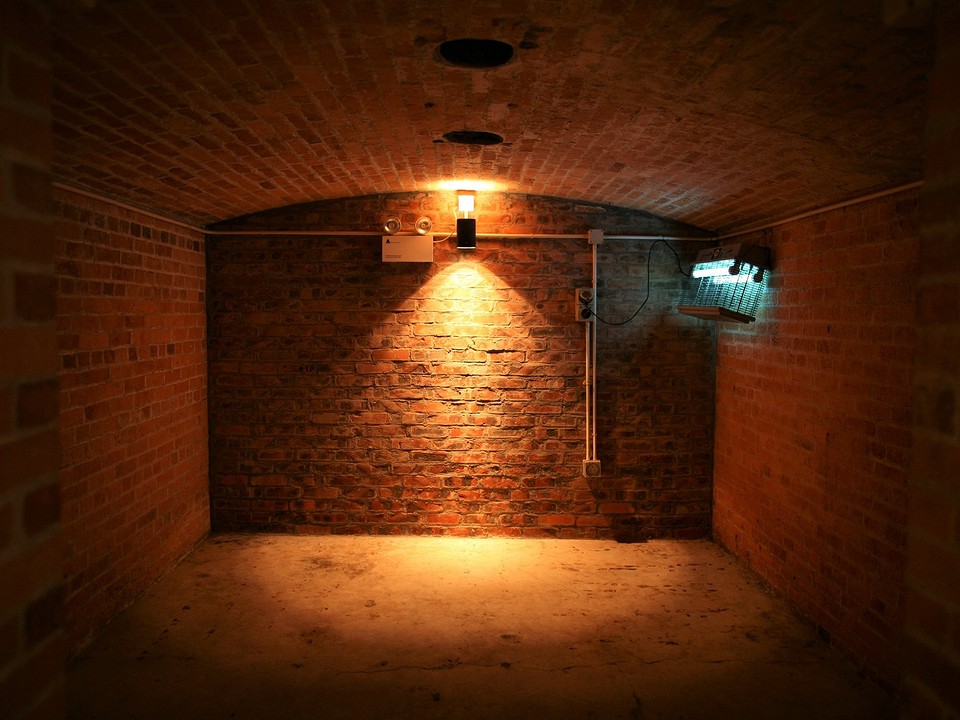

Вытяжные воздуховоды под потолком.

Принудительная вентиляция говорит сама за себя – воздух будет циркулировать в помещении с помощью специальных вентиляторов. Они будут нагнетать свежий воздух в подвал, а также удалять застоявшийся спустя некоторое время. Такая вентиляция будет идеальным решением для организации воздухообмена в любом погребе.

Конечно, здесь же можно рассмотреть и современные системы вентиляции, которые будут не только отвечать за приток и отток воздуха, но и за его прогрев и охлаждение при необходимости, а также за уровень влажности и температуру. Подобные вентиляционные системы очень сложны, потому что в их работе должны быть использованы фильтры, сплит-системы и другие устройства, которые в деревянном частном доме встретить можно редко.

Простую естественную или принудительную вентиляцию можно смонтировать своими руками. Вытяжка в этом случае будет вполне достаточной и недорогой.

Виды

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

Естественная вытяжная вентиляция

Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.

• Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
• Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

• Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
• Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
• Архитектура дома не предусматривает высоких вентиляционных труб;
• В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

Обустройство вентиляции в частном доме своими руками: выбор схемы и составление проекта.

Собираем осушитель воздуха своими руками: схема и принцип работы.

Как построить туалет на даче своими руками: чертежи, место, утепление, вентиляция, освещение.

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.

Вентиляция своими руками

Самый простой подход к организации воздухообмена в помещении – пробитие в цокольной части специальных отверстий, через которые подвал будет насыщаться кислородом. В погребе частного дома, полностью заглубленном в землю, такие отверстия сделать сложно, поэтому данное решение актуально только для полузаглубленных подвалов. Отверстия должны располагаться в противоположных концах помещения. Их размер должен быть достаточным для обеспечения эффективной вентиляции. Отверстия рекомендуется защищать сетками от насекомых и грызунов.

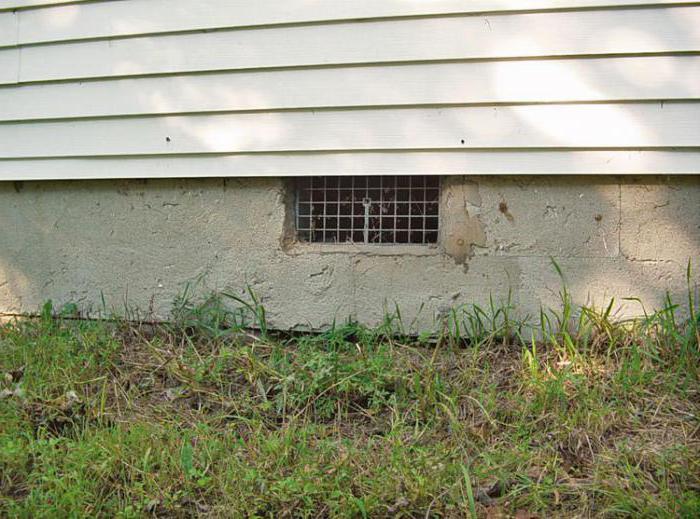

Вентиляционные окошки (закрытые решетками).

Вне всяких сомнений, такая простая вентиляция намного лучше, чем ее отсутствие вовсе. Но ее эффективность невысока. Более эффективное решение – монтаж системы вентиляции из двух труб.

Что потребуется для создания такой вентиляции в частном доме?

• 2 трубы, диаметр которых может варьироваться от 8 до 15 см.
• Металлические защитные решетки и козырьки.
• Теплоизоляционный материал.

Устройство естественной вентиляции

Приточная труба в нашей системе будет отвечать за подачу чистого воздуха в подвальное помещение. Нижний конец приточной трубы требуется установить на высоте в 20-40 см от пола подвала, а верхнюю часть вывести через цоколь на улицу и расположить на уровне в 40-60 см от земли. В большинстве случаев, уличный конец трубы закрывается решеткой. При желании торчащую трубу можно сделать малозаметной.

Принцип естественного воздухообмена в помещении.

Нижняя часть вытяжной трубы должна быть расположена под самым потолком подвала. Если в подвале или погребе частного дома хранятся продукты, то трубу лучше всего установить прямо над местом их размещения. Верхнюю часть вытяжной трубы необходимо вывести через все построенные перекрытия на улицу. Ее конец требуется расположить на расстоянии в 30-60 см от кровли, что не позволит попасть внутрь трубы воде или снегу.

Необходимо учитывать, что в трубах обязательно будет образовываться конденсат, и чтобы влага не могла попасть на пол подвала, в погребе можно установить специальную емкость, которая будет собирать всю воду.

Трубы для устройства вентиляции могут быть сделаны из любого материала. В большинстве случаев, пользуются ПВХ-трубами или асбоцементными, которые являются наиболее эффективными и долговечными.

Естественная приточно-вытяжная вентиляция не подразумевает никаких дополнительных устройств. Воздух будет попадать в подвал частного дома через приточную трубу, после чего выходить через вытяжную трубу. Важно установить трубы в противоположных концах подвала, чтобы не было такого, когда свежий воздух после поступления будет сразу выходить наружу.

Система такого типа будет актуальна для подвалов, площадь которых не превышает 30-40 кв.м. Если же подвальное помещение имеет большую площадь, то эффективность естественной приточно-вытяжной вентиляции существенно снижается. Для таких помещений как подвал многоквартирного дома или большого частного коттеджа лучше всего рассмотреть вариант с устройством принудительной вентиляции.

Сложные вентиляционные системы

Если у вас большой частный дом, в котором вы сделали современный утепленный подвал, то рекомендуется для устройства системы вентиляции не полагаться на собственные силы, а прибегнуть к помощи профессионалов. Вопрос становится особенно актуальным, если на цокольном этаже расположились жилые помещения. Вентиляционная система в этом случае должна иметь кондиционеры, которые будут нагревать или охлаждать приточный воздух. Кроме того, рекомендуется монтаж специальных фильтров, очищающих поступающий воздух. Также огромной популярностью пользуются системы увлажнения.

Установку сложных систем кондиционирования и вентиляции лучше доверить профессионалам.

У такой вентиляционной системы есть множество преимуществ, а недостатка всего два: высокая стоимость и сложность монтажа. Перед установкой вентиляционной системы нужно всё тщательно просчитать и решить, нужна ли она действительно, либо можно вполне обойтись более простыми решениями. Стоит отметить, что монтаж системы вентиляции для большого подвального помещения должен быть предусмотрен еще на этапе строительства дома, ведь в уже возведенном здании это сделать будет намного сложнее.

Особое внимание также рекомендуется уделить гидроизоляции подвального помещения. Никакая, даже крайне эффективная и мощная вентиляционная система, не справится со своими задачами, если в подвале частного или многоквартирного дома будет постоянно сыро.

Необходимость проветривания

Согласно строительным нормативам, проект вентиляции является неотъемлемой частью общего проекта. В частном
домостроении не всегда исполняются требования СНиП. Купив готовый дом, собственники могут столкнуться с неэффективной вентиляцией подвала, либо с полным ее отсутствием. Недостаточное проветривание приводит к застою влажного воздуха и скоплению в подполе радиоактивного газа радона. Негативные последствия ошибок в строительстве:

• Образование грибка на несущих конструкциях ослабляет их прочностные характеристики.
• Споры плесени проникают в жилище, нанося вред здоровью людей.
• Сырость ]ухудшает микроклимат в доме.
• При утеплении перекрытий минеральной ватой, повышенная влажность снижает показатели энергосбережения.

Этих причин достаточно, чтобы устроить вентиляцию подвала.

Схемы вентиляции погребов

Для вентилирования подземных помещений можно использовать 1 из 3 схем:

• классическая система с одной вытяжной трубой;
• схема с двумя трубами – притоком и вытяжкой;
• принудительный воздухообмен.

Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь

Выбор варианта зависит от конструкции подвала, его местонахождения и прочих условий. Показанная на картинке система с 1 воздуховодом применима для погребов с отдельным выходом на улицу. Как работает схема в холодный период года:

1. Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
2. Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
3. По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.

Важный момент. При однотрубной схеме вентканал должен устанавливаться на максимальном удалении от входной двери, у противоположной стены. Так обеспечивается полное обновление воздушной среды помещения.

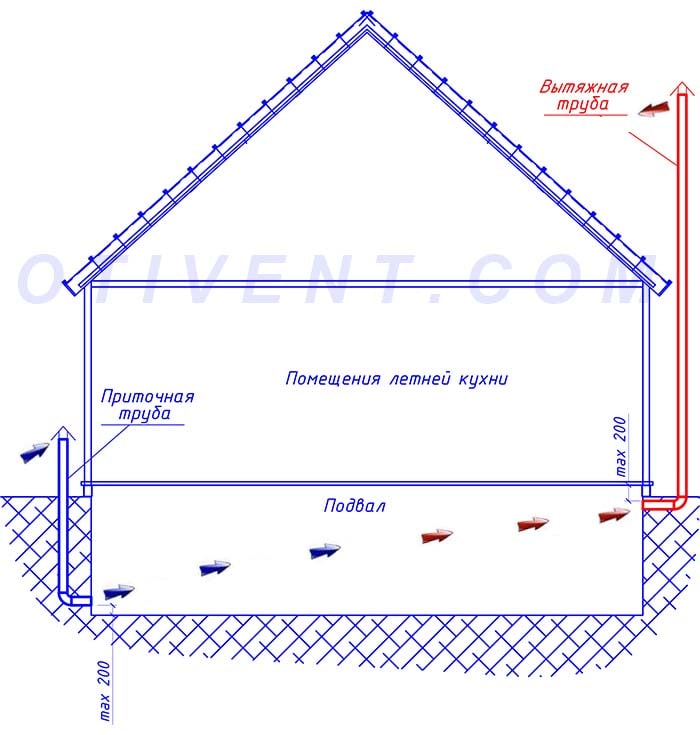

Схема вентилирования подвала летней кухни с наружным расположением труб

Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.

Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:

• в земле снаружи здания;
• прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.

В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.

Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя

Примечание. Производители готовых погребов из пластика либо бетона сразу предусматривают двухтрубную вентиляцию. Каналы выходят вертикально через потолок хранилища, люк закрывается наглухо.

Активный воздухообмен с принудительным побуждением организовывается по однотрубной или двухтрубной схеме, вентилятор ставится на вытяжной канал. Работу вентиляции можно автоматизировать, подключив нагнетатель к электросети через термостат. Прибор с датчиком выключит вентилятор, когда температура упадет ниже заданного порога. Подробности смотрим на видео:

Как рассчитать диаметры воздуховодов

Чтобы своими руками обустроить вентиляцию домашнего погреба, нужно выяснить объем приточного воздуха, потом определить сечение вентканалов. Количество притока вычисляем по весу хранящихся овощей:

• на каждые 100 кг картофеля подаем 3.5 м³ воздуха за 1 час;
• 100 кг моркови, лука и других овощей – 7.5 м³/ч.

Примечание. Если в подвале гаража хранятся автомобильные запчасти и шины, то для вентилирования хватит однократного обмена воздуха в течение 1 часа. То есть, расход воздушной смеси равен объему помещения.

Зная количество приточного и вытяжного воздуха, делаем расчет сечения трубы по формуле:

• F – площадь сечения воздуховода, выраженная в м²;
• L – объем подаваемого воздуха, м³/ч;
• ʋ – скорость движения потока по каналу, при естественной вентиляции принимается равной 1 м/с, не более;
• 3600 – коэффициент пересчета единиц времени (секунды/часы).

Пример расчета. В погребе находится 400 кг картофеля, остальных овощей – 200 кг. Тогда объем притока составит 3.5 х 4 + 7.5 х 2 = 29 м³/ч. Определяем сечение трубы: F = 29 / 3600 х 1 = 0.008 м², через формулу площади круга вычисляем диаметр – 0.1 м = 100 мм.

Трубы для вентилирования подвала

При устройстве систем вентиляции в квартирах и частных домах применяются оцинкованные, эмалированные и пластиковые ПВХ каналы. Но для погребов перечисленные варианты не годятся – воздуховоды из оцинковки быстро заржавеют от влаги, а эмалированная сталь и ПВХ дорого стоит.

Слева на фото – вытяжной воздуховод из трубы внутренней канализации, справа – приток из трубопровода ПВХ

Приточные и вытяжные шахты в подвалах делаются из недорогих и влагостойких материалов:

• из канализационных труб для внутренней разводки – полипропилен серого цвета;
• то же, для внешней прокладки – оранжевый поливинилхлорид;
• асбестоцементные трубопроводы.

Дополнение. Если в хозяйстве имеется труба Ø100—150 мм из черной стали, смело используйте ее при обустройстве вытяжки/притока. Подземный участок канала следует покрыть битумной мастикой, наружную часть окрасить за 2 раза любой стойкой краской, например, марки ПФ или НЦ.

Самый выгодный и удобный в монтаже вариант – канализационная труба для вентиляции из серого полипропилена. Материал дешевый, легкий, стойкий к любым химическим воздействиям. Дополнительный плюс – наличие готовых фасонных элементов, соединяемых с прямыми участками в раструб. К стенам воздуховод крепится штатными хомутами.

Асбестовые трубы выигрывают у канализационных по цене, но проигрывают в удобстве монтажа. Трубопроводы довольно тяжелые, фасонных деталей нет — повороты канала придется изготавливать из подручных материалов. Краткий обзор различных вентканалов смотрите на видео:

Монтаж подвальной вентиляции – практические советы

Первая рекомендация касается выбора схемы воздухообмена: по возможности старайтесь реализовать двухтрубную систему с внешней прокладкой каналов, выходящих у цоколя здания. Причины:

1. Схема с одной вытяжкой несовершенна, поскольку часть подогретого влажного воздуха направляется в верхнюю зону около входной двери. Нужно делать выходные отверстия, иначе испарения станут конденсироваться на дверном полотне, стекать вниз и снова уноситься в погреб притоком.
2. Вывод воздуховодов на крышу – вариант затратный и неудобный. Придется долбить перекрытия, изолировать кровельное покрытие, поднимать оголовок вытяжки над коньком. Если подвал уже построен, проще выкопать яму возле наружной стены и пробурить фундамент.

Схема с прокладкой воздуховодов через крышу летней кухни

Примечание. Однотрубная вытяжка неплохо работает в хранилищах с верхним лазом. Нагретые воздушные массы собираются под ровным горизонтальным потолком, потом увлекаются тягой вентканала.

Предлагаем несколько конкретных советов, как сделать вентиляцию с двумя трубами:

• на выходе приточного канала лучше поставить колено 90°, высота над уровнем пола – максимум 20 см;
• воздухозаборное отверстие притока защитите металлической сеткой от грызунов, сверху установите колпак;
• высота приточной трубы над землей – 1 м;


  Справа на фото – выход приточного канала, слева – утепленный вытяжной воздуховод над крышей

• обязательно сделайте утепление надземного участка вытяжного канала, иначе образуется конденсат, который потечет по воздуховоду обратно в погреб;
• минимальная длина вертикального вентканала вытяжки – 2 м от заборного отверстия;
• торец вытяжной трубы закройте зонтом от осадков.

Разница высот между оголовками воздуховодов большой роли не играет. Срез приточного канала поднимается на минимальную высоту (до 1 м), труба вытяжки выводится из аэродинамической тени здания, чтобы возникала устойчивая естественная тяга. Если поднять воздуховод невозможно, поставьте вместо зонта дефлектор – усилитель тяги.

Как высушить сырой погреб летом

С приходом потепления климатические условия меняются – уличная температура становится выше, теплый легкий воздух не желает самостоятельно опускаться в погреб. Соответственно, холодные воздушные массы не покидают помещение, природная вентиляция подвала не работает, влага не удаляется.

Каким способом можно высушить погреб:

1. Заставить воздушную массу двигаться принудительно. Через гибкую гофрированную трубу подключите к вытяжному каналу небольшой осевой вентилятор.
2. Вариант для погреба с отдельным входом: откройте дверь настежь, внутри установите большой бытовой вентилятор и направьте поток в сторону дверного проема (люка).
3. Возобновить естественную циркуляцию потоков, подняв температуру внутри подвала. Установите в помещении жаровню с углями, дизельную тепловую пушку либо самодельную дровяную буржуйку. Спустя 2–3 дня протапливания сырость уйдет.
4. Использовать влагопоглощающие материалы – опилки, известь, гофрокартон. После насыщения влагой их нужно менять (не реже 1 раза в сутки) и сушить на улице.

Совет. Чтобы на бетонных стенах не появлялся грибок, после сушки обработайте поверхности раствором гашеной извести либо другим антисептиком.

Для летней вентиляции погреба хозяева нередко пользуются народным методом – просто открывают все люки и двери в подвал. Способ неэффективный, ведь тяжелый холодный воздух не стремится выходить наружу. Такая сушка займет 1—2 недели в зависимости от влажности внутри помещения.

Делаем вентиляцию в погребе частного дома

Естественная и принудительная циркуляция
Как правильно спроектировать схему
Особенности однотрубной системы
Инструкция по установке двухтрубной вентиляции

• Расчет рабочих сечений
• Форма и материал коммуникаций
• Установка вытяжного канала
• Монтаж впускного клапана

Как правильно спроектировать систему в частном доме

Проектированием лучше заниматься на стадии строительства, когда есть возможность удобно расположить сборные элементы, определив для них место в техническом шкафу. Выход располагают на стороне, противоположной от окон, если они есть. При их отсутствии устанавливают впуск на стену либо перекрытие. Отверстие под него бурят во время возведения цокольного этажа. Сверлить отверстие необязательно. Его можно оставить в кладке. В опалубке фиксируют полую деталь нужной формы с правильными размерами, соответствующими параметрам клапана. Когда раствор схватится, эту деталь вынимают либо оставляют, если она не мешает дальнейшему монтажу.

В случае заглубления конструкции патрубок крепят в стене и отводят вверх через почву. Если уровень потолка выше нулевой отметки, отверстие просто закрывают решеткой. Она защищает корпус от проникновения грызунов и крупных насекомых. При таком расположении следует учитывать среднюю высоту снежного покрова. Снег не должен закрывать решетку, иначе вентиляция подвала в частном доме перестанет работать.

Что влияет на эффективность вентиляции

• Сечения впускных и выпускных каналов. Их принимают одинаковыми, чтобы создать равномерный отвод и поступление. Проектировать разные сечения имеет смысл только в случае постоянного использования приточных устройств. Вытяжку делают уже. Следует учитывать, что при выключенном оборудовании будет отводиться небольшой объем газа. Чтобы лопасти не перекрывали отвод в отключенном состоянии, лучше использовать модель с поворотным механизмом. Она крепится на петлях и способна поворачиваться, как дверная створка.
• Объем помещения и его естественный микроклимат.
• Назначение погреба и требуемые параметры. Чтобы хранить пищевые продукты, нужна температура около 5-10 градусов. Если в цокольном этаже планируется устраивать спальню, кабинет или мастерскую, условия следует сделать более комфортными. На них влияет не только отопление, но и количество холодного воздуха с улицы. Чем больше сечение клапана, тем холоднее станет внутри при заморозках.
• Температура внутри и снаружи либо мощность приточного оборудования.
• Высота трубы и ее расположение. Тяга зависит от уровня над нулевой отметкой. Лучше вывести вытяжку на кровлю через внутренние помещения. Так на стенках не будет скапливаться конденсат, выпадающий от холода. Один из вариантов — утепленные внешние короба. Верхнюю часть размещают над коньком либо на значительном расстоянии от него. Если подвал стоит отдельно, вытяжку поднимают на 1,5 м над верхней точкой кровли. Повороты создают препятствия воздуху и замедляют его течение. Лучше сделать его прямым на всех участках.
• Правильное размещение входа и выхода. Их нельзя ставить рядом. Линия между ними должна проходить по всей комнате. За пределами линии возникают «мертвые зоны». Движение в них отсутствует. Свежий поток туда не поступает, и старый пропитанный сыростью объем остается на месте. Чтобы сквозняк его вытолкнул, этот объем должен находиться у него на пути.

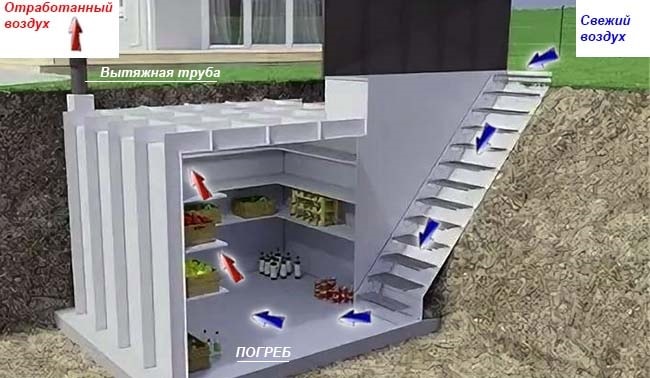

Особенности вентиляции погреба с одной трубой

Такая схема подходит для помещений площадью до 15 м2. Обычно она включает в себя только вытяжку. Чаще всего используют канализационную арматуру ПВХ диаметром 10-15 см. Приток через нее очень слабый. Его недостаточно для эффективного проветривания и поддержания микроклимата с заданными параметрами. Чтобы решить проблему, можно установить врезной клапан на дверь. Он оборудован заслонкой и корпусом, защищенным теплоизоляционной прокладкой. Снаружи и изнутри его закрывает решетка.

Воздухообмен происходит интенсивно, если под потолком есть окна. В этом случае вместо вытяжки монтируют боковой вход, по которому поступает воздух с улицы. Его вывод располагают на расстоянии 10-15 см от уровня чистовой отделки пола. Он должен находиться на стороне, противоположной от фрамуги. Поднимаясь при нагревании, поток будет проходить через все помещение, выталкивая объем отработанного газа в окно.

Расчет вентиляционной системы

Стабильная работа вентиляции в погребе зависит от ее правильного обустройства. В число основных конструктивных данных входят такие показатели как:

• высота расположения отверстий для притока и вытяжки воздуха;
• площадь поперечного сечения вентиляционных каналов;
• размер приточной и вытяжной решетки;
• высота расположения окончания выхлопной и воздухозаборной трубы над уровнем земли.

Для организации принудительного воздухообмена необходимо определить производительность вентилятора.

Вентилятор.
Принудительная вентиляция.

Расчет сечения вентиляционных каналов

Размер поперечного сечения вентиляционных каналов существенно влияет на объем воздухообмена, особенно для систем естественной вентиляции. Поэтому вопрос правильного определения диаметров труб или размеров кирпичных каналов является очень важным.

Заниженное сечение вентиляции в погребе с двумя трубами не способно пропустить необходимое количество воздуха, а завышенное приведет к сильному холодному притоку зимой и резкому снижению температуры в погребе. Хранимые продукты могут замерзнуть и пропасть.

Профессиональный расчет систем вентиляции — сложная инженерная задача, требующая специальных знаний и навыков. Однако, существует упрощенный способ расчета, основанный на многочисленных практических наблюдениях. Считается, что на 1 м2 площади пола подвального помещения, при высоте потолка не более 2,2 метра, требуется 26 см2 сечения вентиляционного канала.

Например, расчет для погреба размером 3х3 метра будет следующим:

• площадь пола – 9 м2;
• минимально возможная площадь поперечного сечения вентканала составит 9 х 26 = 234 см2;
• размер канала в кирпичной стене будет равен 234 : 12 = 19,5 см (принимается 60х200 мм), где 6 см это ширина тычковой стороны стандартного глиняного кирпича;
• диаметр труб будет равен удвоенному квадратному корню из отношения 234/3,14 и составит 17,26 см.

Размер круглых труб принимается по одному стандартному размеру. При большом диаметре и высокой стоимости материала, допускается установка двух меньших труб, суммарное сечение которых соответствует расчетной величине.

Расчет производительности вентилятора для принудительной вытяжки

Количество воздуха для обеспечения вентиляции помещений определяется по их объему и называется кратностью. Для подвалов и погребов она должна быть не менее 1,0-1,5. То есть в помещение каждый час должен поступать свежий воздух в количестве равном объему погреба или быть больше его в полтора раза.

Для выбора вентилятора необходимо произвести измерения и определить объем погреба. Например, для помещения 3 х 3 метра с высотой потолка 2,1 м потребуется осевой вентилятор способный подавать воздух в объеме от 18,9 до 28,3 м3/час. При меньшей производительности вентиляция не будет обеспечена, а при большей придется устанавливать диффузор и использовать часть мощности двигателя вхолостую.

При использовании реле времени можно организовать кратковременные включения вентиляции, исходя из расчета необходимого часового воздухообмена. После удаления нужного объема воздуха вентилятор будет выключаться автоматически.

Особенности составления монтажной схемы

Способ установки (закладки) труб или устройство каналов в кирпичной стене должно выполняться во время строительства погреба или подвальных помещений под зданием. Каналы могут иметь прямоугольное сечение или служить пространством для размещения стальных, пластиковых или асбестоцементных труб.

Асбестоцемент.

Пластиковые трубы.

Диаметры приточных и вытяжных труб должны быть равными. Только в этом случае скорость движения воздуха в обеих трубах будет одинаковой при стабильно устойчивом воздухообмене. В крайнем случае, диаметр вытяжки может быть немного больше, но не наоборот. Кроме этого нужно учесть следующие обязательные требования:

• вытяжные и приточные отверстия должны располагаться в разных частях погреба на максимально возможном расстоянии;
• вытяжка должна происходить из верхней зоны, как можно ближе к потолку, но не вплотную к нему;
• высота вытяжной трубы должна находиться вы уровня насыпи над погребом или конька крыши строения не менее чем на 1,5 метра, труба по всей длине должна быть одного диаметра и иметь как можно меньше поворотов;
• оголовки труб следует защитить козырьком или дефлектором от попадания внутрь атмосферных осадков.

Защита с помощью дефлектора.

При размещении погреба в гараже или хозяйственном помещении возможна схема вентиляции с одной трубой на притоке.

Одноканальная вентиляция.
Труба на 2 канала.

Вытяжку воздуха можно обеспечить через приподнятый люк лаза. Однако, в этом случае будет полностью отсутствовать защита от проникновения грызунов и насекомых. Поэтому, для того чтобы правильно сделать вентиляцию в погребе гаража, сплошной люк можно заменить рамой с натянутой мелкой сеткой или перфорированным металлическим листом.
