Основные преимущества буржуйки

По своей конструкции — это самая примитивная печь, которая, при этом, уже довольно давно доказала свою идеальную эффективность. Именно по этой причине печи, которые работают на отработке, и в настоящее время не теряют своей востребованности. Можно без проблем найти подходящий чертеж и сделать конструкцию своими руками.

Некоторые производители современного отопительного оборудования еще занимаются выпуском добротных моделей заводского плана, но, несмотря на это, буржуйки на дровах или на отработке довольно часто изготавливаются своими руками, опираясь на чертеж. При этом их общие характеристики порой намного выше, чем у стандартных заводских вариантов.

Ниже будут описаны основные особенности данного отопительного устройства, которые помогут определиться с тем, на какие важные детали необходимо обратить особое внимание, если было принято решение сделать печку своими руками.

    • Среди основных преимуществ данной печи можно отметить такие положительные факторы, как:
  • Буржуйка – это относительно простая конструкция, которая без особых проблем может быть выполнена простым мастером посредством использования подручных инструментов и материалов;
  • Данное изделие в результате получается довольно мобильным, причем даже при применении толстого металлического листа или футеровки;
  • Благодаря наличию стенок, выполненных из металла, печь оперативно нагревает помещение — именно по этой причине данное устройство для загородных дачных домиков и гаража является идеальным вариантом;
  • Низкая себестоимость печи, а также используемого топлива, так как очень часто подобные печи работают на отработке.

Прежде чем сделать печь такого плана, опираясь на чертеж или фото, стоит знать о наличии некоторых недостатков. По причине небольшой теплоемкости такая печь прогревает помещение тогда, когда осуществляется непосредственно сама топка.
Очень сильно нагревается стенка прибора, поэтому требуется предельная осторожность в процессе обращения с печью.

Различные виды буржуйки

Конструкция печи достаточно примитивна. Она состоит из базовых элементов – емкости с дверцей, областью зольника и дымоходом.






Рекомендуется использовать емкость из чугуна или стали. Отличие чугунной конструкции в способности выдерживать любое топливо, но такой металл нельзя резко охлаждать.

Существуют различные идеи, как можно сделать буржуйку. Самые распространенные конструкции имеют следующие особенности:

  • Встроенная варочная поверхность;
  • Пиролизный тип печи;
  • Кожух для дополнительной теплоотдачи.

Так как основной тип изготовления печи является самодельная сборка, то каркас делают из различных металлических бочек, баллонов, ящиков. Существуют разные варианты, из чего можно сделать буржуйку своими руками.

По типу конструкции печи бывают не только металлические, но и выложенные из кирпичной кладки. Отличаются функциональностью, и видом потребляемого топлива.

Типичная конструкция буржуйки

Одним из распространенных классических вариантов печи является емкость из сваренных металлических листов. Именно такая конструкция показывает наилучшие характеристики обогрева.






Как сделать своими руками?

Варианты изготовления:

Необходимые инструменты

Для удобной и эффективной работы по изготовлению даже маленькой буржуйки своими руками потребуется следующее:

Изготавливаем_печку_буржуйку
Печки буржуйки бывают разных видов, но суть одна

  • Болгарка – угло-шлифовальный инструмент, а также специальные расходный материал к ней – шлифовальные круги и отрезные диски.
  • Металлическая щетка.
  • Сварочный аппарат с электродами, защитная маска и костюм для работы.
  • Молоток для отделения шлака.
  • Инструменты для измерения: рулетка, маркер, мел, линейка из металла, складной метр.
  • Зубило, плоскогубцы, молоток.
  • Дрель по металлу с набором сверл.

Выбор конкретной модели зависит от многих составляющих: место будущего размещения, его размер, назначение печи. Для жилых помещений она должна иметь более эстетичный вид, поэтому для комнатного размещения лучше предпочесть вариант из отрезка трубы или из металлических листов.

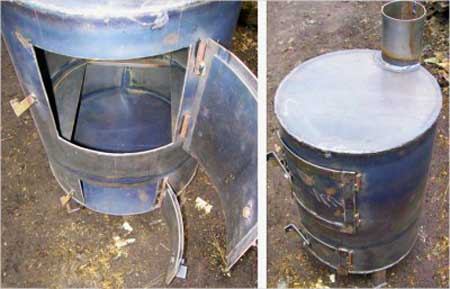

Буржуйка домашнего использования
Аккуратная буржуйка своими руками

В гараже или сарае можно установить любую модель, главное, чтобы она была способна не только отопить помещение, но и нагреть воду.

Чтобы легче было сделать выбор, надо ознакомиться с различными вариантами буржуек длительного горения, и способами их изготовления.

Прямоугольная печь

Представляет собой металлический ящик, можно самостоятельно сварить конструкцию из листов стали. Для буржуйки прямоугольной вполне сгодится автомобильный старый бак, короб.

схема прямоугольной буржуйки

Обычно, данная форма выбирается при надобности готовить на печи еду.

На вместительную платформу можно поставить сразу 2 больших кастрюли, либо емкости для нагрева воды.

Принцип изготовления прост: сооружаются дверки, прикрывающие поддувало и камеру сгорания, для дымохода делается отверстие, продукты горения должны выходить из помещения своевременно, иначе можно надышаться угарным газом.

Из газового баллона

Самый распространенный вид буржуйки. Баллоны имеют толстые стенки, печь получается долговечной, мобильной, непрогораемой.

чертеж буржуйки из газового баллона

Сначала чертится чертеж, делаются разметки. Дверца для камеры сгорания будет располагаться в центре баллона. Поддувало в той же плоскости, только ниже на 10 – 12 см.

Инструкция:

  1. Берем болгарку, вырезаем обе дверцы, проводим между ними замкнутую линию.
  2. По линии распиливаем баллон на 2 части.
  3. Внизу привариваем решетку – поддувало.
  4. Устанавливаем решетку, свариваем обе части снова.
  5. Для вентиля делаем отверстие в радиусе 10 см.
  6. Для вытяжки вставляем отверстие в трубу, путем сварки свариваем предметы.
  7. Простая печка из баллона готова, можно применять, закинуть топливо и проверить ее работу.

Для готовки на верхней части плиты конструкция немного иная:

  1. Срезается верхушка у баллона.
  2. Внутрь вставляются и привариваются прутья.
  3. Сбоку вверху вырезается отверстие для трубы. Можно и топить, и готовить еду одновременно.
  4. Заваривается отверстие, вкручивается вентиль, приспосабливается удобная ручка.
  5. Из трубы, бочки также можно сделать печь. Бочку, либо трубу нужно подобрать по диаметру.
  6. Внизу бочки трубы вырежьте 2 отверстия для топки и зольника.
  7. Изготовьте дверцы.
  8. Сделайтеобрамление отверстий из металлических полосок.
  9. Под топочной дверцей на расстоянии в 10 – 12 см внутри бочки приварите по углам кронштейны, на них ляжет колосник, сварите его предварительно из любой арматуры.

При изготовлении печи из трубы заварите у нее дно, а также часть сверху:

  1. Внизу ко дну приварите 4 ножки.
  2. На поверхности вырежьте отверстие, приварите к нему трубу, это будет дымоход.
  3. Приварите петли к ранее вырезанным отверстиям, установите дверцы. Также, разметьте и прикрепите крюк, чтобы дверцы плотно запирались на замок.
  4. Для эстетики конструкции обработайте все швы сварки, зачистите их 10. Покрасьте устройство снаружи стойкой к жару краской. Чем ни заводское изделие, можно продать или с успехом пользоваться самим.

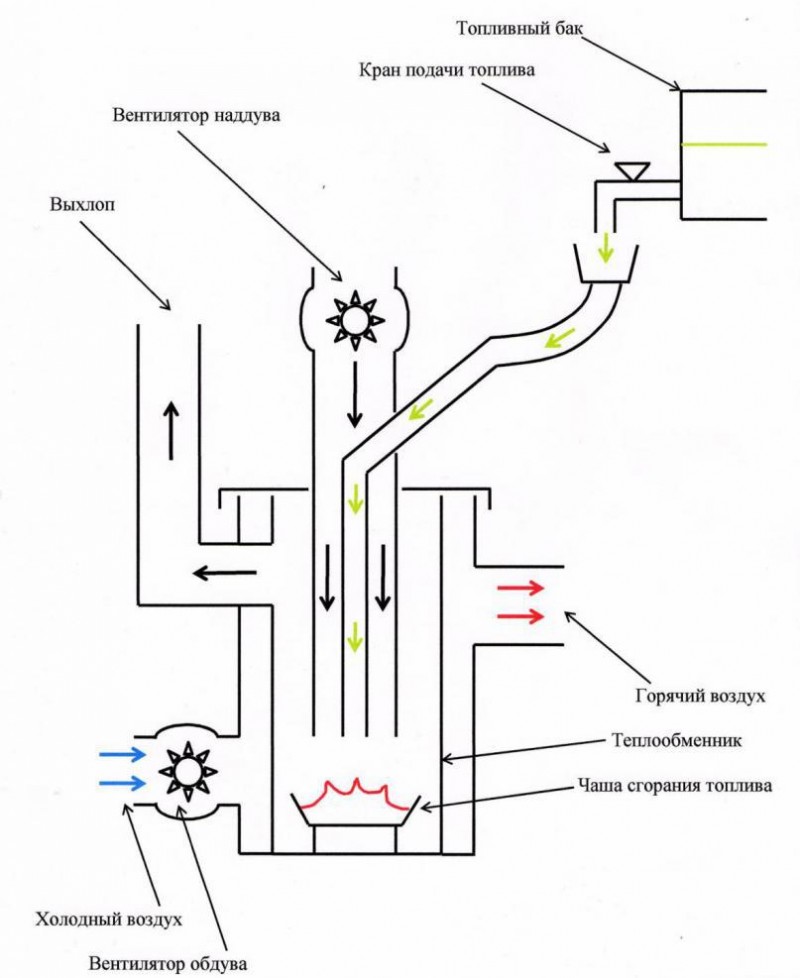

Работающая на отработке печь

Вариант отличается специфическим запахом, который в процессе горения топлива будет издавать масляная отработка, даже при наличии вытяжки.

Инструкция:

  1. Чтобы изготовить данную модель, подберите листовой материал в толщину не менее 4 мм, трубу для дымохода, отдельные мелкие элементы конструкции.
  2. Сделайте на листе точные разметки всех элементов, предварительно начертив чертеж.
  3. Врежьте все элементы шлифмашинкой, зачистите края деталей. Просверлите отверстия круглой формы в трубе.
  4. Вверху бака прорежьте отверстие для трубы со смещением от центра влево.
  5. Со смещением вправо на окружности просверлите отверстие для соединительной трубы.
  6. Получилось 2 окружности, приварите их к трубе, от ее отрезка будет зависеть толщина верхнего бака.
  7. Аналогично оформите часть печки снизу, но теперь отверстие вырежьте прямо по центру обозначенного круга.
  8. Вырежьте рядом второе отверстие, закрепите на нем сдвижную крышку.
  9. Приварите к нижней плоскости 4 ножки.
  10. Зачистите швы после сварки, покрасьте поверхность краской, устойчивой к высоким температурам.
  11. Подсоедините к печи дымоход. Отработка будет заливаться в нижнюю часть бака, после розжига бумаги сдвижная крышка закрывается, а отработка начинает гореть. Через отверстия будет проникать кислород, отработка – интенсивно гореть.

Материалы

Для создания такого варианта необходимы следующие виды материала:

  1. лист металлический, несколько штук, толщиной 5 мм. Из них будем делать все детали, заготовки.
  2. Трубы для выполнения некоторых конструктивных элементов.
  3. Труба под дымоход.

Процесс создания

На приведенном ниже чертеже буржуйки, представлены все необходимые детали, с указанием их размеров.

Железная печь в гараж своими руками
Чертеж печи на отработанном масле

Печь на отработке чертеж

Итак, всю работу по созданию буржуйки, использующей отработку в качестве сырья, разделим на последовательные шаги:

  1. На листе металла размечаем все необходимые детали, после чего вырезаем их, используя шлифовальную машинку. У полученных заготовок нужно хорошо зачистить края.
  2. Берем трубу, необходимой длины, и высверливаем в ней круглые отверстия. В дальнейшем при помощи этой трубы будут соединяться верхняя и нижняя емкости печки.
  3. Берем верхний бак и сверху прорезаем проем необходимого размера. Этот проем будет располагаться не по центру, а сместится влево от него. Это отверстие мы подготавливаем под дымоходную трубу.
    С нижней же стороны вырезаем проем, смещая его вправо. Он послужит в качестве входа для соединительной трубы.
  4. Привариваем две окружности к части трубы, по которой определяется толщина верхней емкости.
  5. Точно так же поступим и с нижней частью печки. Но теперь проем для входящей соединительной трубы вырежем по центру емкости. Помимо этого, нужно прорезать еще одно отверстие – горловину, через которую будем заправлять печь топливом. На этом отверстие предусматриваем наличие сдвижной крышки.
  6. С обратной стороны нижнего бака привариваем 3–4 ножки. Это обеспечит устойчивость.
  7. Чтобы придать жесткость конструкции, усилить ее, оба бака соединяем между собой при помощи металлических кронштейнов.
  8. Основные рабочие моменты завершены, пришло время подумать о красоте. Сварные швы тщательно зачищаем, после чего окрашиваем печку, используя жаростойкую краску. Окраска печи также позволит уберечь ее от преждевременного ржавления.
  9. Последний шаг – монтаж дымоходной трубы.
Рекомендуем:  Неисправности газового котла Юнкерс: коды ошибок и способы их устранения

Принцип работы

Работу этого вида буржуйки можно описать так: налить отработанного масла в нижнюю емкость через горловину. Далее, используя лучину или бумагу, поджечь топливо сквозь проем. Как только масляное сырье разгорится в баке, закрыть отверстие сдвижной крышкой.

Процесс горения усиливается за счет воздуха, попадающего внутрь соединительной трубы через проделанные отверстия. Воздух согревается и поднимается по трубе в верхнюю часть конструкции, при этом раскаляя поверхность емкости так, что на ней легко можно согреть чайник. Большой плюс такой модели буржуйки состоит в том, что не возникнет неприятных ситуаций с отсутствием топлива, так как у автомобилистов в гаражном помещении всегда имеется отработанное масло.

Почему нельзя тушить кипящее масло, жир, парафин водой. Если пользуетесь печкой на отработке, то обязательно должен быть огнетушитель и песок.

Печь-буржуйка из металлической бочки или трубы

Для этой конструкции берется металлическая бочка либо труба, с определенным диаметром. Отличный вариант для домика на даче, а если еще красиво выполнить сборку, облагородить, то вполне хорошо будет смотреться и в жилом помещении, при этом еще и отлично обогревая.

Буржуйка из бочки или трубы

Пошаговая инструкция выполнения:

  1. Берем емкость для печки и размечаем два прямоугольника. Это будут входы для топки и зольника. Вырезаем эти отверстия.
  2. Отрезанные прямоугольники не выбрасываем, так как они послужат материалом для дверок. Для этого каждая дверца доводится до необходимого размера, для чего обрамляется полосками из металла. Дальше устанавливаем ручку-щеколду.
  3. Внутри емкости (бочки, трубы), отступив 10 см вниз от дверки топки, прикрепляем уголковые кронштейны. На них потом поместим колосник.
  4. Колосник можно купить готовый, а можно выполнить своими руками, сваривая его из арматурных прутьев.
  5. Если в качестве основы взяли трубу, то теперь следует заварить ее дно и верхнюю часть.
  6. Для придания устойчивости, поднятия над полом к днищу емкости привариваем несколько ножек.
  7. В верхней части бака подготавливаем проем для дымоходной трубы, куда потом ее и ввариваем.
  8. Фиксируем петли и навешиваем на них дверки. Размечаем и закрепляем крюк под замок.
  9. Немаловажную роль играет внешний вид, поэтому следует зачистить поверхность, швы. Покрытие печки краской, жаропрочной, позволит нашей конструкции составить конкуренцию фабричной модели.
  10. Когда печная конструкция полностью собрана, необходимо подсоединить ее к дымоходной трубе, которую выводим наружу, на улицу.

Этот тип буржуйки – неплохой вариант для отопления помещения при условии достаточного пространства, так как печь довольно большого размера. Но еще один ее плюс – вместительная верхняя панель, на которой можно установить как чайник, так и сковороду.

Мастерим буржуйку из стального бидона

Запаситесь закаленным зубилом, молотком, дымовой трубой, куском прута диаметром 0,6 – 1,0 см. Подготовьте электродрель со сверлом на один сантиметр в диаметре. Если есть болгарка, вы ускорите сборку в два раза.









В одной части крышки, в самом низу, просверлите 5 – 7 отверстий для будущей тяги. Согните длинный прут змейкой и с ножками, не менее четырех. Это будут колосники, когда вы их вставите в бидон.

Змейку распрямите внутри так, чтобы она легла горизонтально и прочно сразу выше отверстий. На этом «гриле» будут гореть дрова, а сквозь отверстия и с помощью дымовой трубы пойдет хорошая тяга воздуха. Он будет катализатором горения.

Для дымохода приспособьте отрезок водяной трубы, даже б/у, диаметром 7-8 дюймов. Возле днища или на самом донце, строго перпендикулярно колосникам прорубите зубилом или пропилите болгаркой круг.

В него вставьте трубу на несколько сантиметров, а снаружи зафиксируйте крепко хомутом на болтах или приварите к бидону. Бидон-печка рассчитана на горизонтальное положение.

Приварите к ней ножки и ставьте там, где буржуйка будет греть дом, гараж. Это очень огнеопасное устройство, поэтому поставьте на металлический лист и хотя бы на полметра от деревянных конструкций.

    Недостаток печки: на ней даже чайник не нагреете – не на что поставить. И все же это будет эффективная буржуйка своими руками, а об усовершенствованиях читайте ниже.









Буржуйка из колесных дисков

Буржуйка из трубы и колесных дисков

Печку-буржуйку также можно изготовить из двух дисков от больших колес и отрезка трубы большого диаметра —ее нужно подобрать под диаметр подготовленных дисков. Высота отрезка может варьироваться в зависимости от предпочтений мастера и устойчивости конструкции, но обычно ограничиваются 300 – 450 мм.

Материалы для изготовления печки

В схеме и процессе изготовлении этого варианта буржуйки нет ничего сложного, но она скорее подойдет для технических и хозяйственных помещений, чем для жилых.

  • Подготавливаются отдельные элементы будущей печки — два диска, отрезок трубы, металлический лист и труба для дымохода.
  • Все три детали свариваются между собой в единую вертикальную конструкцию. Для облегчения подгонки диаметра трубы под диски допустимо срезать с последних по окружности крайнее ребро, с одной стороны.

Исходные детали свариваются в общую вертикальную конструкцию

  • Далее, на трубе размечается проем под топку и вырезается шлифмашинкой.
  • Вырезанную часть обваривают по периметру, устанавливают на нее задвижку и петли, получая тем самым необходимую дверцу.
  • Затем, нужно сделать отверстие для поддувала, иначе огонь в печи просто не будет гореть. Для этого в нижнем диске вырезается окно размером в 100—120 мм по ширине и высоте.

Установленная дверца топки

  • С задней части верхнего диска прорезается отверстие для дымохода и туда вваривается патрубок.
  • Рекомендовано на верхний диск сделать варочную панель из стального листа толщиной в 4 — 5 мм. Она наглухо приваривается к кромке верхнего диска, становясь, таким образом, еще и дополнительным теплообменником.
  • То же самое проделывают и с дном печи, чтобы устроить полноценный зольник и повысить безопасность эксплуатации буржуйки.

По сути, такая буржуйка представляет собой, скорее, огороженный металлом костер, и не отличается ни экономичностью, ни удобством использования. Впрочем, для гаражных нужд и при условии бесплатности исходных материалов — это вполне приемлемый вариант.

Буржуйка «Гном»

Одной из самых популярных из всех самодельных буржуек является компактная печь, изготовленная из листового металла. Она смотрится аккуратно и может быть предназначена для установки в любом помещении. Эта буржуйка хорошо подойдет по размеру для небольших дачных домиков, так как не занимает много места и является незаменимым помощником в приготовлении пищи и обогреве комнат.

Одна их самых распространенных моделей — буржуйка «Гном»

Подобную модель буржуйки можно оснастить внутренними перегородками — пластинами, тогда она получит свойства дополнительного теплообмена, а можно изготовить самый обычный корпус с разделением на топку и зольник.

Первый вариант печи долго будет удерживать тепло в помещении, а это очень важно, если дачники живут за городом с ранней весны до поздней осени, когда ночи бывают холодными.

Для того, чтобы сделать такую буржуйку, нужно приобрести стальной лист, толщиной 3 — 4 мм, дымоходную трубу, уголок 40 × 40 или 50 × 50 мм. Для конфорки крышку можно изготовить самостоятельно или купить в готовом виде.

Базовый чертеж для ее изготовления

  • Опираясь на чертеж, на металлических листах вычерчивают детали буржуйки:  панели всех стенок, колосник и две пластины для закрепления их внутри конструкции.
  • В передней панели вырезаются прямоугольные отверстия для топки и поддувала.  Вырезанные куски металла используются для изготовления дверец. Они обвариваются уголком и на них сразу же закрепляются задвижки и навесные петли. Затем, дверцы крепятся на передней панели.
  • На эту же панель, только с внутренней ее стороны на расстоянии 150 ÷ 160 мм от верха приваривают одну из пластин, которые будут регулировать выход нагревшегося воздуха. Пластины должны быть на 80 ÷ 100 мм короче длины боковых стенок корпуса.
  • После этого на заднюю стенку, на расстоянии в 70 — 80 мм от верха, приваривается вторая пластина. В комплексе две этих пластины образуют для дыма при горении печи зигзагообразный лабиринт. Благодаря этому будет прогреваться каждый из уголков корпуса буржуйки.
  • В варочной панели вырезаются два отверстия — для конфорки и для дымовой трубы.
  • К нижней стенке корпуса приваривают ножки из толстой арматуры или уголка. Можно выбрать вариант рамы из уголка, в которую входят ножки и основа для закрепления на ней дна и нижних ребер боковых панелей.
  • Прежде чем приваривать боковые части на раму или к донной панели, на них необходимо разметить и приварить уголки на всю длину панели, они должны быть приварены на одном уровне, так как их роль – служить кронштейнами для укладки колосниковой решетки.
  • В панели, приготовленной для колосника, высверливаются в шахматном порядке отверстия диаметром 12 ÷ 15 мм, на расстоянии 30 ÷ 40 мм друг от друга. Другим вариантом колосника может стать сваренная из арматурных прутьев решетка. Не следует сбрасывать со счетов и возможность приобретения готовой чугунной колосниковой решетки.
  • Производятся монтаж и сварка всех стенок буржуйки. Главное – добиться полной герметичности сварных швов, поэтому иногда становится нелишней установка снаружи металлического уголка 30 × 30 мм. Это слегка утяжелит общую конструкцию, но придаст ей дополнительную прочность и надёжность.
  • Приваривается верхняя крышка с дымоходным патрубком и варочной конфоркой.
  • Чтобы печь выглядела респектабельно, нужно зачистить все сварочные швы и покрыть ее поверхность жаростойкой краской.
Рекомендуем:  Почему падает давление в котле отопления: частые причины неисправностей и варианты их решения

Есть смысл по боковой и задней поверхностям дополнительно установить экран, который  повысит безопасность эксплуатации печи и создаст мощный конвекционный поток горячего воздуха, значительно ускоряющий прогрев помещения. Панели экрана монтируют на стойки таким образом, чтобы они отстояли от корпуса печки на расстоянии от 30 до 50 мм.

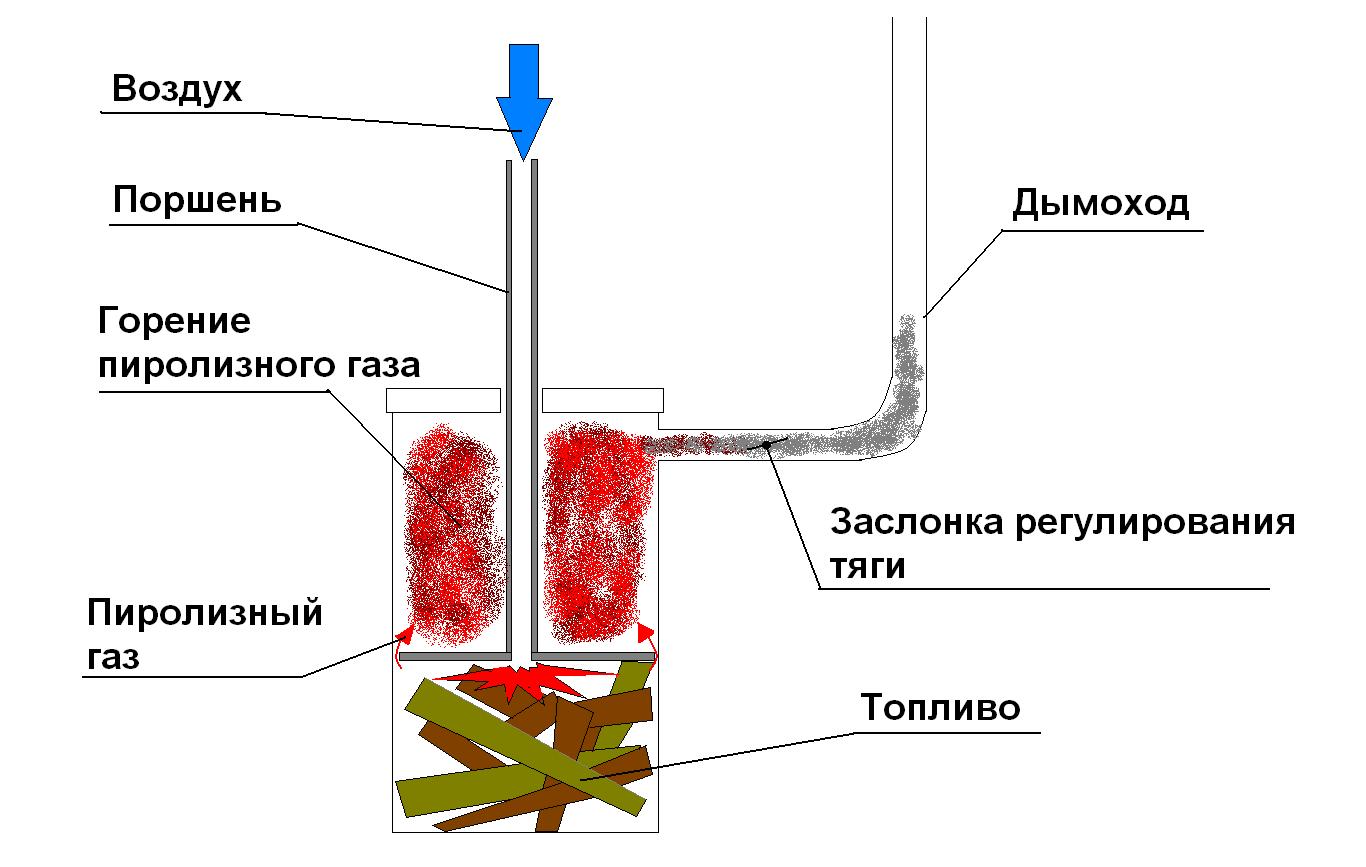

Внутреннее устройство печи длительного горения «бубафоня»

Рассмотрим устройство бубафони. Старый, бытовой баллон для газа — основание печки. Внутри бубафони сгорает древесина. Пиролиз как основа процесса, разлагает дерево при помощи большой температуры на газы, которые сгорая, рождают тепловую энергию. Древесина сгорает по этапам:

  • Этап No1 — огонь греет древесину, выжигая легкие горючие вещества. Преодолев планку в двести градусов, происходит разложение дров на простые вещества и начинает гореть газ.
  • Этап No2. Этот этап горения — самый эффективный, так как газы разогреваются до температуры в 700 градусов по Цельсию.
  • Этап No3. Мы получаем то, что может дать это устройство — требуемое тепло.

Устройство пиролизного котла. Внутренняя камера разделена на две части. Это дает возможность сжигать твердое топливо в одной камере, а во второй сжигать пиролизный газ. В камере снизу, которая заполнена древесиной, производится начальное сжигание древесины. В верхней части, происходит заполнение продуктами сжигания дерева, которые загораются. Тяжелый пресс, давит вниз топливо, и сжигание древесины проходит эффективно. Вверху топки располагается отверстие, к которому присоединен дымоход, и дым покидает печку через эту систему. Воздух в камеру сгорания поступает через воздуховод, расположенный на одной конструкции пресса. Подача воздуха регулируется заслонкой воздуховода.

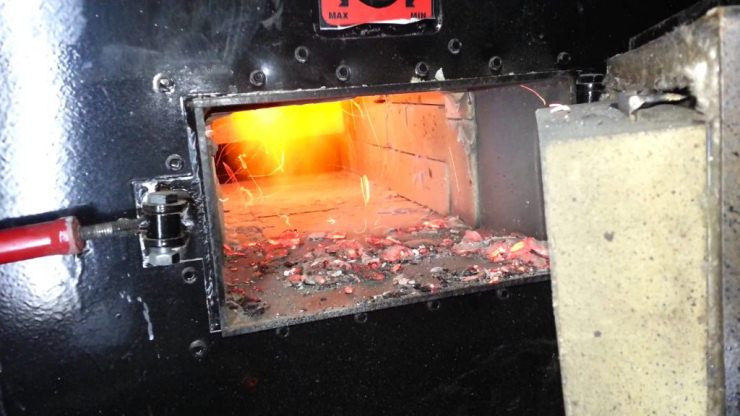

Устройство пиролизной печки

Преимущества и недостатки пиролизной печки

Начнем с хорошего, с преимуществ пиролизных котлов:

  • Фантастический КПД, нередко достигающий более 85 %.
  • Возможность просто обслуживать устройство печи длительного горения
  • При использовании качественных материалов при производстве печки, долговечность, надежность.
  • Соответствует жестким экологическим требованиям безопасности.
  • Доступность топлива. Оно на каждом шагу. Древесина, щепа, прочие древесные отходы.
  • Из-за небольших размеров есть возможность установить агрегат в любом помещении.
  • Нет сложностей в обслуживании печи.
  • Печь бубафоня своими руками делается просто, а главное быстро.

К сожалению данный вид котлов имеет некоторые недостатки. Один из главных недостатков — слабая тяга. Без тяги, от пиролизной печки мало толку, так как не будет хорошей теплоотдачи. Посмотрим на следующие недостатки:

  • Сложная конструкция дымохода.
  • Нет модельного ряда пиролизных систем, которые топились бы на смешанном топливе. К примеру, мазут, дизель.
  • Новичкам трудно, не привычно сделать начальную настройку.
  • Пиролизный котел своими руками соберет не каждый

Однако безупречная отработка печки бубафоня, низкая цена топлива перекрывают все имеющиеся недостатки.

Изготовление печи самостоятельно

Печь бубафоня своими руками, начинается с чертежей. Как любая пиролизная печь для бани или пиролизный котел своими руками начинаются со схемы. Чертежи пиролизных котлов смотрите на фото ниже.

Чертеж пиролизной печи «бубафоня». Расчет основных пропорций.

Схема пиролизной печи.

Чертеж пиролизной печи

Подготовка помещения, материалов и инструментов для работы

Изначально нужно выбрать помещение где будет изготавливаться пиролизный котел своими руками, где установим печь бабуфоню. Это необходимо сделать вот по какой причине. При работе пиролизного котла, нижняя часть корпуса разогревается до очень высокой температуры. Чтобы избежать пожароопасной ситуации, нужно сделать
небольшой фундамент под печку. Лучше всего подойдет кирпич огнеупорный. Сначала нужно вырыть «котлован», размером метр на метр. Глубину роем сантиметров на 20-30. Щебнем засыпаем яму. Заливаем жидкий раствор. Как только площадка высохнет, обкладываем огнеупорным кирпичом в два ряда. Лучше всего делать все под уровень. В
некоторых современных строениях, например авто-мастерские, производственные цеха, склады и прочие помещения, имеющие бетонные полы.


Можно фундамент под печь не делать. Бетонный пол имеет достаточную толщину. Если места мало, а рядом находятся стены, в непосредственной близости от печи, лучше поставить отражатель. Конечно же из жаропрочных сталей.

Материалы следующие. Двухсот-литровая бочка (если пиролизная печь из бочки) или старый баллон послужат основанием будущей печки. Подберите толстостенные котловые трубы, для производства дымохода. Их можно найти в любой теплосети. Будет нужен швеллер, лист металла (не тонкий). Из инструментов понадобится следующее:
Сварка, электроды, молоток, зубило, пила по металлу, отрезной электро-инструмент.

Печка бубафоня из бочки

Монтаж и сборка конструкции. Обустройство дымохода

Этап один. Вначале нужно обрезать верх баллона. Срезанный верх не выкидывайте. Он будет нужен как будущая крышка. Схема пиролизной печки находится выше. Пиролизная печь своими руками начинается с обрезки верха корпуса.

Этап два. Изготовим вытяжку дымоотвод. По одному из боков корпуса проделываем отверстие, требуемого диаметра. Найдите часть котловой трубы, согнутой, углом в 90 градусов. Диаметр трубы подойдет от 100 до 150 мм. Стояк дымохода изготовим из Котловой трубы такого же диаметра. Чем толще труба, тем лучше тяга в системе дымохода. А мы знаем, если тяга хорошая, значит пиролизная печь своими руками будет греть с хорошим КПД. Приварим переходник для монтажа дымоотвода. Асбестовым шнуром, глиной, или при помощи стеклоткани, сделаем уплотнение перехода.

Третий этап. К крышке приварим 2 державки и верховую трубку, она сможет задавать опускание системы. На печку закрепим полосу из металла. Она послужит бортом, не дающим сдвинуть крышку печки. В крышке баллона газорезкой вырезаем отверстие под трубу (отвод воздуха) примерно 88 миллиметров.Эта труба может иметь любую форму. Круглую или квадратную, без разницы. Для работы бубафони это не важно. А сборка упроститься.

Четвертый этап. Берем лист металла 4 мм и выше. Вырезаем круглый блин с дыркой по центру блина. По диаметру блин будет равен диаметру патрубка отведения воздуха. Между краем распределителя воздуха со стеной корпуса печи оставляем зазор, который равен 5% длины круга. Железо под пластину берем по толщине, исходя из размеров корпуса печки. Если делается печка из баллона, толщину железной пластины возьмите миллиметров от 8. Если корпус печки делаете из 200-литровой бочки, то металл пластины берите миллиметров 5-6. Под низ пластины распределителя воздуха сварим шесть лопастей. Их необходимость обусловлена равномерностью сжигания дерева в камере снизу, а газы сверху сгорят полностью. Пиролизная печь своими руками при таком режиме работы прослужит долго.

В центре распределителя воздуха крепим второй круглый блин размером поменьше — сантиметра 4. Пластина необходима потому, что между лопастью и дровами осталось достаточное пространство под выход газов. А угли не закрывали путь подачи для воздуха. Смонтировав все детали воедино, нужно загрузить корпус древесиной. Дрова ставят вертикально, поверх дров уложив бумагу, щепу или бересту для розжига. Какими дровами будем топиться? Сухими или сырыми? Если часто будут закладываться сырые дрова, обязательно нужно добавить одну деталь в конструкцию котла. Дымоход следует продлить вниз, получив колено для забора конденсата. Поставьте на этом колене сливной кран.

Рекомендуем:  Котел Вайлант ошибка F28: как исправить и что делать

Альтернативные варианты монтажа печей

Таких варианта три. Рассмотрим дополнительные варианты сборки бубафони, которые можно реализовать.

В варианте 1 вырежем верхнюю крышку 200 литровой бочки. Смастерим из нее прижимной круг распределителя воздуха.

В варианте 2 вырежем из листа железа два круга, таким диаметром как диаметр трубы. Потом первый круг соединим методом сварки с трубой. Это будет дно. Следующий
круг станет прижимным гнетом.

В варианте 3 используем железный цилиндр (из листового металла крупного размера) вместо бочки. Лист, свернутый трубочкой заварить по шву. Крышку с дном так же делают из листа металла.Все остальное аналогично делается, из предыдущих вариантов конструкции.

Этапы монтажа бубафони из газового баллона.

Всю работу по производству Бубафони из старого газового баллона, расставим на логические шаги: Водой заполним корпус (вентиль баллона откручен). Это предотвратит возможный взрыв остатков газов. Важная, ответственная операция!!!

Водой заполним корпус (вентиль баллона откручен). Это предотвратит возможный взрыв остатков газов. Важная, ответственная операция!!!

При помощи болгарки отрежем верховую часть баллона. Учтите, что там где шов, изнутри баллона приклеен в дополнение армированный слой. Это затруднит процесс резки, но решаемо. Без этого никак, бордюр помешает передвижению поршня. Действие не простое и лучше проделать обрез пониже шва. Проделаем отверстие в теле для дымохода рядом с верхом котла. Из железной трубы сечением примерно 100 миллиметров, делается колено под прямым углом. Затем два куска труб срезаются под 45 градусов, свариваются вместе. Далее через переходник соединяют дымоотвод трубы 120 миллиметров с коленом. Этим сделаем тягу однозначно лучше. Переходник нужно герметизировать используя стеклоткань или обычную глину. Крышку сделаем из куска отрезанного у баллона, или из листового металла. Лучше будет конечно ровная крышка. На нее можно ставить сковороду или кастрюлю. Отверстие под поршень вырежем сваркой. Сечение может быть любым. Можно не круглым. Квадратная или любая другая труба, так же хорошо выполнит свое назначение. Монтаж будет простым.

Вырезается блин 27 см по размеру из куска металла 4 миллиметра. Для штока делаем отверстие по центру. Круг делают такого размера, чтобы был зазор процентов 5 от размера блина. Шесть лопастей привариваются снизу диска. Лопасти сгибаются так, чтобы получилось завихрение воздушных масс по ходу стрелки в право. Дерево будет сгорать лучше, сожжет весь газ вверху камеры. По центру, сверху лопастей крепят диск с 40-миллиметровым отверстием. Это нужно, чтобы древесный уголь, не забивал все пространства в штанге подачи воздушной смеси, и был достаточный зазор между дровами и лопастями. Печку устанавливают на фундамент, экранируют от ближайших стен, предметов. Этим будет достигнута добавочная пожаробезопасность. Фундамент после нагрева, будет служить хорошим накопителем тепла для помещения, не так быстро остывать. При загрузке в печку сырых дров, на трубе дымоотвода внизу добавляют дополнительное колено, которое накапливает конденсат. И в колене делают кран для стока конденсата.

Укладка фундамента для пиролизной печи

Для устройства фундамента под пиролизную печку нам нужно:

  • Лопата
  • Емкость для замеса раствора или бетономешалка (кто ее имеет).
  • Готовый раствор в мешках или по отдельности компоненты (песок, цемент)
  • Щебень
  • Кирпич красный огнестойкий

Приступаем к работе. Мы условно разобьем все работы на три этапа:
Первый этап. Выкопаем для начала яму размером каждой стороны квадрата, равную одному метру или стороной квадрата, до полутора метров. Точность здесь не важна. Глубина ямки для фундамента бубафони, должна быть сантиметров тридцать. Глубже не надо. Иначе будет перерасход средств, материалов.

Второй этап. Производим засыпку внутрь ямы щебенки. Мешаем раствор бетонный. Марка раствора — произвольная. Бетонным раствором заливаем щебень в яме. Поверхность делаем ровной. Достаточно будет простого мастерка. Нужно сделать протяжку по поверхности бетона ровной чистой доской. Когда бетон высохнет, проверим плоскость на качество, используя строительный уровень. Если необходимо, корректируем дополнительно полученную плоскость по уровню. В зависимости от температуры, при которой сохнет бетон, от нескольких дней до недели, мы ждем полного высыхания бетонной подушки. После высыхания бетонной подушки, переходим к следующему этапу.

Третий этап. Производим укладку кирпича огнеупорного, наверх бетонного основания. Сколько рядов кирпича будет достаточно? Хватит два или три слоя огнеупорного кирпича. Если рядом находятся стены, то обязательно нужно установить экраны для отражения тепла от стен строения. Материалы для экрана могут быть самые распространенные.

Требования к топливу

Пиролизные печи для дома, работающие на брикетах, могут быть полностью автоматизированы и комфорт их обслуживания в этом случае сравним с газовыми. Топливо для них представляет собой спрессованные под высоким давлением отходы без химических связующих. Подобная технология позволяет производить относительно сухие брикеты с высокой теплотворной способностью. Их свойства, однако, могут быть различным.

твердотопливный котел
Пиролизные печи и котлы работают на самом разнообразном топливе

Большинство из них не разрушаются в процессе сгорания в топке, другие же можно использовать только в смеси с кусковой древесиной или бурым углём. Мелкие брикеты подаются с помощью шнековых конвейеров, и поэтому они используются в автоматизированных системах, более крупные пригодны только для пиролизных печей длительного горения с ручным управлением. Древесные гранулы, предназначенные для автоматических установок, получают таким же способом, как и обычные брикеты. Единственное их существенное различие — размеры. Самыми качественными считаются белые пиллеты из мягкой древесины без коры.

Для пиролизных печей на дровах размеры и тип сырья могут значительно влиять на производительность — большая площадь поверхности древесины обуславливает большее количество высвобождающего газа за единицу времени. Твёрдые породы газифицируются медленнее.

Особенности обслуживания

Важный момент заключается в том, чтобы содержать топливо всегда сухим — рекомендуемая влажность 12-20%. Это нужно не только для эффективности сгорания, но и влияет на срок службы печи. Выделяемые при сушке водяной пар и некоторые газы при конденсации образуют гудроны и кислоты, разъедающие оборудование. Из-за того, что теплотворная способность древесины падает вместе с влажностью, растёт её потребление. Сжигание сырого топлива может привести к сокращению службы печей вдвое.

пиролизная печь
Пиролизная печь не требует постоянного наполнения топливом

Во время пиролизного горения производится меньше золы, чем при обычном сжигании. На практике это означает, что печи газификации требуют меньшей заботы об удалении тяжёлых зольных остатков. Но летучие золы способны в значительном количестве осаждаться на керамической арматуре камеры сгорания, оставляя всё меньше места для горения. Последнее может грозить перегревом и выходом оборудования из строя. Поэтому хотя бы один раз в год необходимо чистить лопасти вентиляторов и дымоходы.

В подобном обслуживании нуждаются практически все типы пиролизных печей.

Кроме высокой эффективности, экономии времени на подготовку дров и растопку пиролизные печи, по сравнению с обычными, обладают ещё одним серьёзным преимуществом — возможностью бесступенчатой регулировки мощности. Это свойство вместе с экономичностью, экологичностью и автоматизацией процессов сжигания делает пиролизные печи лучшей альтернативой традиционным способам отопления для загородных домов.

Как сделать пиролизную чудо-печь:

Модернизация конструкции

Чтобы повысить эффективность буржуйки, можно использовать металл листовой, которым закрывают конструкцию с трёх частей. Металл защищает корпус. Однако это не всё – внутри возникает тяга, происходит конвекция. В связи с этим увеличивается эффективность печи.

Ещё одна ступень модернизации – обустройство на дымоходе определённого изгиба. Вопрос в том, что посредством него устраняется тепло. Посредством расширения дымоходной длины посредством участка горизонтального вида, можно применить его при обогреве площади. Минус подобного подхода – осаждение огромного количества сажи.

Ещё изобретение – буржуйка, обустроенная на воде. Она даст возможность повысить эффективность обогрева, а также свести к минимуму топливный расход. Подобная буржуйка функционирует с водой.

В данном варианте применяется преобразователь, который расщепляет пар. В итоге его функционирования в камере образуется пламя. Осуществить подобную модернизацию не получится самостоятельно, однако в будущем это вполне возможно.






Источники

  • https://gidpopechkam.ru/pechki/burzhujki-chertezhi.html
  • https://mirstrojka.ru/burzhujka-svoimi-rukami/
  • https://househill.ru/kommunikacii/otoplenie/pechi/burzhujki/kak-sdelat-samomy.html
  • https://domsdelat.ru/otoplenie/effektivnaya-burzhujka-svoimi-rukami-chertezhi-i-instrukciya.html
  • http://PechnoeDelo.com/metallicheskie/samaya-effektivnaya-burzhuyka.html
  • https://chastnyjdom.ru/burzhujka-svoimi-rukami/
  • https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/burzhujki-na-drovax-svoimi-rukami.html
  • http://SdelaiKamin.ru/metallicheskie-pechi/camodelnaya-piroliznaya-pech
  • https://kaminguru.com/pech/piroliznye-dlitelnogo-gorenija.html
  • https://mojdominfo.ru/burzhujka-svoimi-rukami/

[свернуть]
