Опрессовка системы отопления — самая полная информация

Автор: | 13.07.2020

Описание процесса — что это такое

Под опрессовкой следует понимать процесс проверки работоспособности оборудования или трубопровода путем нагнетания воды или воздуха под высоким давлением. Другими словами система проверяется на прочность и плотность способом неразрушающего контроля. Идея опрессовки заключается в следующем: отсутствие протечек при повышенном давлении рабочей среды гарантирует бесперебойную работу системы в нормальном режиме.

Очень важно понимать, что опрессовка здания подразумевает комплексное выполнение следующих действий:

  • Испытание трубопроводов с одновременной промывкой системы.
  • Ремонт или замена некоторых элементов.
  • Обновление изоляции.

опрессовка системы отопления в многоквартирном доме

В частном секторе опрессовка выполняется в системах отопления, водоснабжения и канализации, а также в контуре ГВС.

Гидравлические испытания проводятся со следующей целью:

  • Проверить на прочность корпуса и стенки трубных участков, радиаторов и теплообменников, а также запорной арматуры.
  • Определить степень герметичности соединения различных узлов системы.
  • Проверить работоспособность разных кранов и датчиков.

В процессе эксплуатации трубы подвергаются воздействию коррозии и механическим повреждениям, не исключено наличие заводского брака. Все это приводит к появлению слабых участков, включая места обвязки котлов и арматуры, сборные фитинги и места соединений. В результате воздействия высоких температур и гидравлических ударов на слабых участках появляются протечки, которые помогает выявить опрессовка котла и опрессовка батарей.

Опрессовка водой и/или воздухом: что это такое

Тестов, предназначенных для обнаружения утечек в трубопроводной системе водо- или газоснабжения разработано несколько, и их использование зависит от того, что передаётся по трубопроводу, и от того, насколько такие испытания безопасны. Практически используются:

  1. Гидравлические испытания потоком воды высокого давления.
  2. Пневматические испытания сжатым воздухом.
  3. Ультразвуковой контроль целостности.
  4. Закачивание пузырькового раствора.

Для большинства газопроводов бытового назначения трубы тестируются под давлением воздуха. Измерительные системы неразрушающего контроля более точны, поскольку позволяют точно диагностировать места потери герметичности.  Но они требуют специализированного оборудования, которое не всегда доступно организациям жилищно-коммунальной сферы, и, тем более – частным лицам.

подготовка кондиционера
Для кондиционеров большой мощности или количества, проводят также опрессовку систем охлаждения.

Относительно промышленных производств, связанных с обработкой горючих и легковозгораемых материалов, опрессовка понадобится для оценки стабильности работы систем пожаротушения.

Все вышеперечисленные виды опрессовки труб производятся водой или воздухом.

Когда делается опрессовка?

Все работы выполняются строго по СНИП-41-01-2003, в котором четко указывается на то, когда, какими способами, осуществляется опрессовка системы отопления. В этом же документе вы найдете все про требования к вентиляции и кондиционированию. Существует три случая, когда требуется проводить испытание:

  1. Первичная опрессовка – выполняется сразу же после окончания монтажных работ. Диагностика производится до того, как будут заделаны трубы в штробы. Система теплого пола также должна быть доступна – нельзя ее заливать перед опрессовкой. Нужно отметить, что допускается проводить повторную диагностику всех контуров после изготовления стяжки и заделки. В этом случае вы сможете избавиться от неприятностей.
  2. Периодические гидроиспытания нужно осуществлять каждый год перед началом отопительного сезона и сразу после него. Цель испытания заключается в том, чтобы предварительно подготовить теплосеть к эксплуатации.
  3. Внеочередные испытания нужно проводить после каждого ремонта или долгого простоя оборудования. Особенно важна диагностика в тех случаях, когда из системы сливается вода.

Во всех перечисленных случаях опрессовка будет являться средством, которое позволит диагностировать систему и заранее выявить все проблемные места в оборудовании. Ведь в том случае, если появится утечка, в холодное время года обогрев окажется не очень эффективным.

Типы опрессовки

В зависимости от поставленной задачи, выделяют три варианта опрессовки:

  • первичная,
  • повторная,
  • аварийная.

Остановимся на каждой подробнее.

Первичная опрессовка осуществляется перед сдачей в эксплуатацию новой отопительной системы в рамках диагностики. Предварительно подключаются теплогенератор, радиаторы, расширительный бак для отопления, и проводится полноценная проверка с акцентом на качество сборки и выявление брака или дефекта. Только после этого разрешается проводить косметический ремонт и прятать трубопроводы под стяжкой, каркасами фальш-стены.

Повторная опрессовка носит профилактический характер и выполняется ежегодно работниками ЖЭК или домовладельцами. Рекомендуется осуществлять подобные проверки раз в год, в конце отопительного сезона или в начале него. Главная цель — подготовить систему и свести вероятность аварии к минимуму.

Аварийная опрессовка необходима при выполнении ремонта на локальном участке, например, когда нужно демонтировать радиатор, котел или отопительный бак. Кроме этого, требуется промывка системы или запуск, если был длительный простой — это позволит выявить возможные неполадки, повреждения на участках.

Условия выполнения опрессовки

Испытательные работы являются правильно осуществленными, если соблюдались все необходимые требования. Например, на испытуемом объекте проводить сторонние работы нельзя, а опробованием должен руководить обязательно начальник смены.

Опрессовку осуществляют лишь по программе, одобренной главным инженером компании. В ней определяют: порядок действий сотрудников и технологическую последовательность проверки. Еще излагают меры безопасности выполняемых и текущих работ, производимых на смежных объектах.

Посторонних людей во время опрессовки системы отопления, включение или отключение испытательных устройств быть не должно, на месте остаются только сотрудники, принимающие участие в проверке.

Когда работы проводятся на смежных участках обязательно надо предусматривать надежное ограждение и отключение испытательного оборудования.

Осмотр отопительных приборов и труб разрешается выполнять лишь при рабочих величинах давления. Когда будет выполнена опрессовка системы отопления, акты заполняют, чтобы подтвердить герметичность.

Оборудование и периодичность испытаний

Опрессовка централизованных систем проводится персоналом с использованием штатных средств, потому о ней говорить вряд ли стоит. А вот о том, чем испытывают частное отопление и водоснабжение, наверняка знают не все. Это специальные насосы. Есть они двух типов — ручные и электрические (автоматические). Ручные опрессовочные насосы автономны, давление нагнетается при помощи рычага, контролируют созданное давление по встроенному в прибор манометру. Подобные насосы можно применять для небольших систем — качать достаточно сложно.

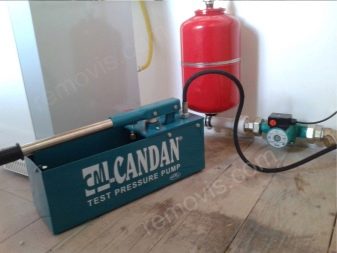

Ручной опрессововчный аппарат

Ручной опрессововчный аппарат

Электрические насосы для опрессовки — более сложное и дорогостоящее оборудование. В них обычно заложена возможность создавать определенное давление. Его задает оператор, а «нагоняется» оно автоматически. Подобное оборудование покупают фирмы, занимающиеся опрессовкой профессионально.

Согласно СНиПу гидравлическое испытание систем отопления должно проводиться ежегодно, перед началом отопительного сезона. Это относится и к частным домам тоже, но данную норму мало кто выполняет. Проверяют в лучшем случае, раз в 5-7 лет. Если вы не собираетесь тестировать свое отопление ежегодно, то смысла покупать опрессовочный аппарат нет. Самый дешевый ручной стоит порядка 150$, а хороший — от 250$. В принципе, можно взять его на прокат (обычно есть в фирмах, торгующих составляющими для систем отопления или в конторах по прокату стойинвентаря). Сумма выйдет небольшая  — нужен вам прибор на несколько часов. Так что это — неплохой выход.

READ  Выбираем лучший утеплитель для стен в каркасном доме

Технология проведения опрессовки

При гидравлической опрессовки труб испытуемая трубопроводная система нагружается внутренним давлением, которое  должно в 1,5 раза превосходить номинальное. Продолжительность испытаний зависит от технологического предназначения системы:

  • трубы отопления выдерживают в течение 40…60 минут;
  • стальные магистрали, по которым подаётся горячая или холодная вода – 3…4 часа;
  • промышленные трубопроводы — до 8 часов;
  • трубы из металлопластика — по рекомендациям изготовителя, но более 15 часов.

Система считается испытанной под давлением, если допустимое падение компрессии в трубах (или его отсутствие) сохраняется неизменным в течение указанного промежутка времени, при этом на внешней поверхности труб отсутствуют деформации, повышенная влажность или – для газопроводов – характерный свист.

Давление в трубах в процессе опрессовки

Испытательный уровень давления, по рекомендации строительных норм и правил (СНиП), должен быть выше рабочего в 1,5 раза, но при этом не ниже 0,6 Мпа. По правилам же технической эксплуатации тепловых сетей — в 1,25 раза выше рабочего и не ниже 0,2 Мпа.

В частном доме до трех этажей обычно давление не превышает 2 атм. При его превышении срабатывает специальный клапан и происходит сброс. В пятиэтажках давление 3-6 атм; в зданиях от 8 этажей — 7-10 атм. Максимальный уровень испытательного давления зависит от характеристик составляющих элементов системы: труб, радиаторов, арматуры и т.д.

Как производится проверка на герметичность

Начальный этап – заполнение отопительного контура водой, температура которой не ниже 5°С. Далее начинается процесс опрессовки – давление в системе поднимают до испытательной величины (Pраб × 1,5).

Учитывая, что выполняется проверка децентрализованной системы частного дома, величина рабочего давления здесь, как правило, составляет не больше 0,1-0,2 МПа. Такое давление теплоносителя дают большинство современных отопительных котлов, оснащённых циркуляционными насосами.

Однако для схем с централизованным подключением параметры более высокие – до 1,5 МПа.

Исходя из величины рабочего давления децентрализованной схемы, устанавливают значение испытательного давления величиной 0,2-0,3 МПа. Поднять давление в контуре отопления до таких значений поможет насос для опрессовки.

Можно применить небольшой по мощности электрический аппарат, но в частном хозяйстве целесообразнее пользоваться ручным насосом.

Выбор таких аппаратов обширный. Например, опрессовочные насосы серии HA, РП, ТР – недорогие простые и удобные конструкции, оснащённые контрольным манометром. Их стоимость на рынке от 4000 до 9000 руб.

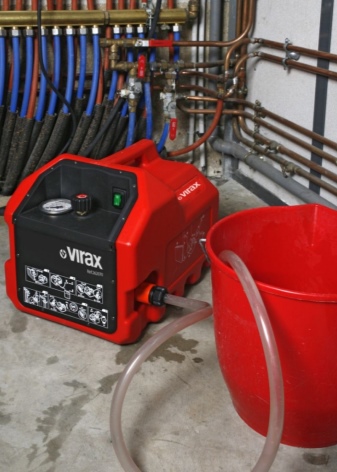

Электронасос для опрессовки отопления своими руками
Одна из конструкций электрического насоса для опрессовки. Это компактное удобное изделие, рассчитанное на создание испытательного давления до 50 Атм при скорости подачи жидкой среды до 7 литров в минуту. Может также перекачивать техническое масло

Электрические насосы для опрессовки систем отопления, собранных собственноручно, применять нерационально ввиду их высокой стоимости. Эти аппараты, как правило, рассчитаны на высокие рабочие давления, в чём также нет необходимости, когда проверяется децентрализованная система частного дома.

Единственная польза для домовладельца – не нужно прилагать лишних физических усилий. Поэтому для желающих на выбор насосы типа MGF, RP, «Сатурн» и другие. Диапазон цен 17000 – 65000 руб.

Приоритет выбора ручного насоса следует обосновать ещё его конструктивными особенностями. Этот вид оборудования обеспечивает плавное наращивание давления, что важно как в плане безопасности для испытателя, так и в плане защиты системы отопления от гидравлических ударов.

В малых системах с отопительными котлами гидроудар может повредить некоторые элементы. Поэтому ручной опрессовочный насос оптимален для испытаний малых тепловых сетей, сделанных своими руками.

Испытания для трубопровода системы отопления
Трубопровод системы отопления испытывают давлением, превышающим рабочие параметры на 0,1 МПа. Минимальные показатели давления при этом должны быть не менее 0,3 Мпа. Если в течении 5 мин. падение показателей давления не превышает 0,02 МПа, то система считается работоспособной и не нуждающейся в ремонте

Тонкости испытательного процесса

Заполнение системы водой и последующая опрессовка допустимы при условии плюсовой температуры внутри помещений. Отопительные котлы и расширительные баки на время испытаний отключаются от системы.

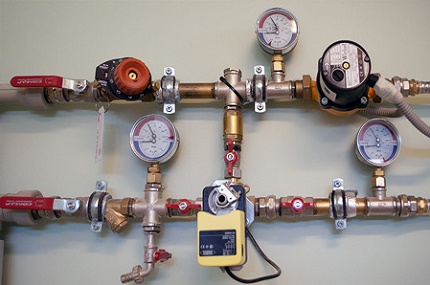

Для контроля обязательно используются два манометра, установленных в разных точках. Не допускается во время опрессовки системы отопления пытаться устранять дефекты, крутить штоки вентилей, обстукивать места соединений.

Оборудование для проведения опрессовки своими руками
При помощи манометров контролируется давление, созданное в контуре с целью проверки плотности соединений и надёжности всех элементов. Процесс испытаний требует включения в схему минимум двух контрольных приборов

В ходе процесса подъема давления необходимо позаботиться об эффективном удалении воздуха из системы. Добиться этого помогают установленные в разных точках трубопроводов специальные приборы – воздухоотводчики.

Если схема отопления не оснащена устройством для сброса воздуха, следует поднять давление до рабочего и затем приоткрыть на короткое время любой кран, расположенный в контуре отопления по уровню выше других.

После удаления воздуха наращивание давления продолжается до испытательной величины (не менее 0,2 МПа). Для малых децентрализованных отопительных систем частных хозяйств испытательное давление обычно составляет 0,2-0,3 МПа.

Жидкость в системе под таким давлением необходимо выдержать заданное время. Минимальный параметр времени выдержки составляет 5 минут. Если за этот период не отметилось падения давления более чем на 0,01-0,02 МПа, в целом опрессовка своими руками системы отопления может считаться успешной.

Нюансы проведения опрессовки своими руками
После завершения опрессовки контура отопления испытательным давлением, его уровень снижают до рабочего и проводят визуальный осмотр всех доступных элементов схемы

Другие важные моменты испытаний

Аналогично процессу, описанному выше, проходит опрессовка отопления с централизованной схемой. Правда, расчёт давлений следует производить уже с учётом рабочих параметров именно такой системы. После опрессовки выполняют сброс давления в отопительной системе до рабочего уровня и тщательно проверяют все доступные участки.

В таком состоянии схема отопления обследуется визуально на предмет возможных протечек:

  • проверяются трубопроводы и арматура;
  • места установки измерительных приборов;
  • фланцевые соединения циркуляционных насосов;
  • сальники кранов отопительного котла;
  • запорная арматура расширительного бака и др.

Гидравлическое испытание, по результатам которого не было обнаружено течей в зоне сварных швов, разрушений или деформаций трубопроводов и элементов оборудования, нарушений плотности в резьбовых соединениях, утечек в нагревательных приборах и на арматуре, считается пройденным.

Прошедшей проверку гидростатическим испытанием на целостность и плотность считается запорная арматура (краны, вентили, задвижки), если после двукратного проворачивания штока запорного клапана в области сальниковой группы не отмечается появления следов воды.

Пневматический способ опрессовки

Проверка герметичности домашней тепловой сети может выполняться пневматическим способом. Примечательно, что манометрическая методика допускает проверку сетей и оборудования в условиях низких температур.

Обычно такой метод испытания применяется с целью проверки отдельного теплового оборудования на плотность. Так, воздухом под давлением проверяются на герметичность радиаторы, теплообменники котлов, расширительные бачки.

Оборудование для опрессовки системы отопления своими руками
Опрессовку манометрическим способом допускается выполнять при отрицательных показаниях термометра. Испытания проводятся в два этапа. Сначала прочность системы тестируется избыточным давлением 0,15 Мпа. После устранения дефектов, если они были обнаружены на слух, систему снова заполняют средой с давлением 0,10 МПа для проверки

Процесс испытания воздухом под давлением выполняется по аналогии с техникой гидравлической опрессовки. В качестве источника рабочей среды применяется воздушный компрессор или обычный автомобильный воздушный насос.

Большими давлениями здесь не оперируют. Для проверки на плотность манометрическим методом достаточно небольшого давления (0,1 -0,15 МПа).

Если под давлением воздуха величиной 0,15 МПа обнаружены утечки, вызванные дефектами монтажа, давление сбрасывают, недостатки устраняют. Затем процесс повторяется – отопительная система заполняется воздухом под давлением 0,1 МПа и остается в таких условиях не менее 5 минут по времени.

READ  Отопление (обогрев) теплицы своими руками: 8 лучших проектов

Контроль опрессовки в этом случае допускает падение давления не более 0,01 МПа за указанный период времени. С таким результатом система считается целой и готовой к эксплуатации.

Нередко отмечаются случаи внедрения специфичного оборудования в систему отопления частного хозяйства. Также не всегда имеется возможность проверять оборудование гидростатическим методом, когда для опрессовки требуются высокие давления.

Например, СНиП и ГОСТ предусматривают испытания чугунных или стальных радиаторов давлением воды не менее 0,9 МПа (9 АТИ). Однако для выполнения тех же испытаний манометрическим методом (пневматическим) достаточно давления 0,1 МПа (1 АТИ).

Вариант насоса для выполнения своими руками опрессовки системы отопления
Наполнение системы отопления воздухом для проведения манометрической опрессовки. Применяется обычный воздушный насос, предназначенный для накачки шин автомобиля

Конвекторным модулям требуется опрессовка водой под давлением не менее 1,5 МПа (15 кг/см2). В то же время, если прибегнуть к испытаниям пневматического характера, опрессовать конвекторный модуль с целью подтверждения гарантий его качества допускается воздухом под давлением 0,15 МПа.

Порядок испытаний таких приборов следующий:

  • заполнение приборов воздухом под указанным давлением;
  • погружение приборов в емкость с водой;
  • проверка на утечки в течение 5 минут.

Некоторые технологичные элементы схемы обогрева имеют конструкцию, которую допустимо проверять на целостность именно пневматическим методом. Узнать об этом можно из рекомендаций по обслуживанию устройства.

Обычно указания насчет методов опрессовки даются в инструкциях по эксплуатации, которыми комплектуется любое тепловое оборудование.

Необходимо подчеркнуть: пневматический (манометрический) способ хорош именно для проверок на плотность. Однако на прочность систему отопления, в том числе сделанную своими руками, рекомендуется проверять гидравлическим методом. Также гидростатическая методика опрессовки предпочтительна для систем панельного отопления.

Водяное панельное отопление
Монтаж трубопроводов отопления по принципу панельных систем предполагает, что трубопровод замоноличен в панели стен или перекрытий. Здесь необходима качественная опрессовка для обеспечения надёжности работы в будущем

Проверка систем парового и панельного отопления

Опрессовка систем панельного отопления гидростатическим методом выполняется на стадии монтажа при условии полного доступа к узлам и приборам через монтажные окна. Условия для опрессовки, в том числе собственными руками, подразумевают подъём давления внутри системы до уровня 1 МПа.

Испытание проводится как минимум 15 минут. За этот промежуток времени не должно наблюдаться снижения давления более 0,01 МПа.

Если схема обогрева построена с учётом совмещения отопительных панелей с другими приборами нагрева, значение испытательного давления устанавливается равным параметрам других приборов нагрева.

Опрессовка систем отопительных панелей манометрическим способом выполняется под давлением воздуха 0,1 МПа. Время выдержки 5 минут. Допустимое снижение давления не больше 0,01 МПа.

Индивидуальные условия испытания применяются к трубопроводам и оборудованию паровых систем. Если паровое отопление рассчитано на рабочее давление 0,07 МПа, значение испытательного давления гидравлическим способом составит 0,25 МПа.

При рабочих давлениях больше 0,07 МПа опрессовка проводится под давлением Р раб + 0,1 МПа, но не менее 0,3 МПа. Время выдержки для паровых систем – 5 минут. Допустимая разница давления в минус не более 0,02 МПа. После завершения испытаний контур дополнительно проверяется под рабочим давлением пара.

Как найти микроутечки теплоносителя
Если при проведении опрессовки по манометрической методе определить утечку среды из системы отопления сложно на слух, можно намылить соединительные узлы и места вероятных ослаблений трубопровода

Тепловое испытание отопительных систем

Помимо гидравлических и пневматических испытаний обогревательных систем жилого сектора, предусматривается также тепловое испытание. Суть этой процедуры – проверка равномерного распределения теплоносителя, тестирование нагрева и тепловой отдачи каждого отдельно взятого нагревательного прибора.

Процесс проводят в условиях положительных температур внешней среды. Температура теплоносителя не ниже 60°С.

Если тепловое испытание возможно только в холодное время года (например, по причине отсутствия теплоносителя), таковое выполняется сразу после запуска системы в рабочем режиме. Тестируют при температуре воды, которая должна соответствовать температурному графику отопления, но не ниже 50ºС.

Давление теплоносителя должно соответствовать рабочему. Время выполнения теплового испытания составляет не менее 7 часов. За этот период времени периодически проверяется равномерность нагрева всех имеющихся приборов отопления.

Как провести опрессовку отопления при скрытой прокладке
Перед заполнением выбранных для устройства отопления штроб раствором кроме гидравлической или пневматической опрессовки в обязательном порядке выполняются тепловые испытания

Промывка системы отопления

промывка системы отопления
Отдельно стоит заострить внимание над темой промывки системы отопления. Заиливание и засорение контуров отопительной системы в многоквартирных домах происходит не моментально, а на протяжении длительного времени. Особенно выражено это проявляется в местах минимальной скорости движения теплоносителя, например в радиаторах отопления и тупиковых ветках контура. Под воздействием высоких температур на внутренних поверхностях трубопроводов так же образуется осадок минеральных солей, что неуклонно уменьшает внутренний диаметр трубопровода.

трубы до и после промывки системы отопления
Немаловажной причиной засорения является также присутствие твёрдых инородных взвесей в составе теплоносителя. Это обусловлено тем, что в ТЭЦ происходит круглосуточный непрерывный нагрев колоссальных объёмов жидкости, подвергнуть которую тонкой фильтрации практически невозможно. Вследствие этого твёрдые частицы в местах медленного протекания теплоносителя год за годом наслаиваются друг на друга. И если на протяжении долгого времени не оказывать этому процессу должного внимания, система отопления может полностью выйти из строя.

Сегодня применяют два метода промывки – химический и гидропневматический.

Химический метод

химическая промывка системы отопления
Химический метод заключается в заполнении контуров системы химреагентов вместо теплоносителя и применяется в случаях, когда система отопления многоквартирного здания эксплуатировалась на протяжении десятилетий. В качестве реагентов обычно выступают либо щёлочь, либо растворы фосфорных кислот. Затем с помощью специального насоса на протяжении не менее 2-х часов раствор циркулирует в системе, растворяя образовавшийся в трубах осадок. Впоследствии раствор сливается, производится заполнение системы теплоносителем и её опрессовка.

Гидропневматический метод

гидропневматическая промывка системы отопления
Гидропневматическая промывка уже долгие годы считается высокоэффективной, при комплексном подходе к таким работам, как промывка и опрессовка системы отопления стоимость работ выходит весьма привлекательной. Суть данного метода элементарна: контуры отопительной системы выводятся на сброс в канализацию, а в систему компрессором подаётся сжатый воздух. Вода, проходящая по всем трубам контура на высокой скорости, частично откалывает накипь и рыхлит илистые отложения, унося их в канализацию. Максимально действенным такой способ будет, если промывать стояки поочерёдно, не более 7-10 за один раз.

оборудование для гидропневматической промывки
Для частных домохозяйств и малоквартирных жилых зданий зачастую выгодно установить на каждый прибор отопления промывочные краны, так как засорение в первую очередь происходит именно в них. Этот подход позволит промывать систему отопления частично, по мере необходимости и только в нужных местах.

Разновидности и принцип работы насосов для опрессовки системы отопления

Виды

Классификация опрессовочных приборов представлена такими основными типами, как:

  • насос с ручным приводом;
  • электрический насос.

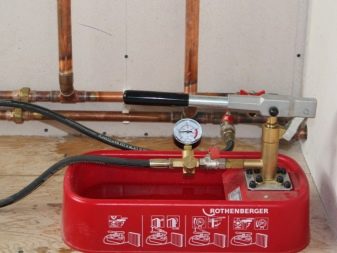

Насос с ручным приводом является полностью механическим устройством. Большим плюсом такого прибора является его низкая стоимость, а также простота в эксплуатации и не привередливость. Обычно механические устройства имеют в составе сразу все необходимые комплектующие – шланги, манометр и бак. Из отрицательных сторон стоит отметить невысокий уровень производительности. При самостоятельном применении данного прибора придется прилагать большие усилия, чтобы выполнить качественно работы по проверке системы.

Исходя из описания насоса с ручным приводом, можно выделить такие положительные стороны:

  • низкая стоимость;
  • простота в использовании;
  • высокая мобильность;
  • не требует источников питания.



Устройства с электрическим приводом хоть стоят дороже и являются более громоздкими, но усилия для их применения сведены к минимуму. Такой гидравлический насос может обеспечить в системе практически любой уровень давления. Во многих случаях данными электрическими устройствами пользуются профессионалы, когда работы по опрессовке необходимо проводить часто и на больших объектах. Электрические приборы позволяют проверить отопительное оборудование, санитарные нормы технических устройств, охладительные и пневматические устройства.

READ  Термопара для газового котла: подробная инструкция по устройству и принципу работы, проверке исправности термоэлектрического датчика мультиметром, восстановлению и замене

К минусам такого оборудования относится высокая стоимость, хотя плюсов намного больше:

  • полная автоматизация;
  • возможность использования на больших объектах;
  • экономия времени и собственных сил;
  • высокий уровень производительности.


Как правильно выбрать?

Выбирая насос для опрессовки, следует учитывать такие два основных фактора, как:

  • емкость отопительной системы, в которой будет использован насос;
  • как часто будет проводиться опрессовка.

Если проверка системы будет проходить в небольшом жилом помещении и частота проверок будет редкой, то вовсе не обязательно тратиться на электрический насос. В данном случае вполне сгодится и ручной насос. Но если проверка подразумевает опрессовку системы в большом помещении, то мощности ручного устройства может не хватить, поэтому целесообразно приобрести электрический компрессионный насос. Довольно много положительных отзывов получают модели не с пластиковым корпусом, а с железным, чаще всего из стали. А также во многих устройствах присутствует специальный клапан, который не допускает высокого давления в системе при проведении работ. Этот аспект также необходимо учесть при выборе насоса.


Подключение

Перед тем как осуществлять работы по проверке системы, а также подключение насосной станции к ней, рекомендуется внимательно ознакомиться со схемой подключения, принять во внимание конструкцию самой отопительной системы. Вначале систему необходимо заполнить водой температурой выше 5 градусов. Затем при помощи шланга к ней подключается опрессовочное устройство. Обычно используется соединение с резьбой. Ни в коем случае нельзя устранять дефекты в системе с работающим опрессовщиком. А также в целях безопасности не рекомендуется устанавливать слишком высокое давление, что может негативно сказаться на отопительной системе и привести к ее поломке.


Модели

Современные производители предлагают широкое разнообразие моделей насосов для опрессовки.

Среди самых известных можно выделить несколько вариантов.

  • НИР-25. Данная модель опрессовочного компрессионного насоса предназначается для проведения опрессовки и гидроиспытаний отопительных систем. Такое устройство имеет ручной привод и его рекомендуется использовать для работ с небольшими объектами. Насос компактен и имеет небольшой вес. Данное устройство прекрасно подойдет для личного пользования при проведении испытаний в частном доме.
  • Компакт-50. Эта модель итальянского производства. Ее плюсы заключены в самом названии – она имеет небольшие габариты и маленький вес. Данный насос имеет в комплектации бак объемом до 12 литров, шланги и манометр.
  • УГИ-1. Еще одна из самых часто используемых моделей опрессовочных насосов. Такое устройство позволяет провести качественные испытания отопительной системы и подходит для выполнения разных задач. УГИ-1 имеет в комплектации бак объемом 20 литров.



Сколько стоит провести гидравлические испытания

Опрессовка отопления своими руками – не лучшее решение. Всё-таки для таких архиважных мероприятий лучше нанять лицензированную подрядную организацию, которая берёт ответственность за результаты своего труда. Цена будет зависеть от объёма работ, состояния системы, а также необходимости выполнить дополнительные операции (промывки, замену измерительных приборов, устранение течей). Ориентировочно, испытание на прочность и плотность для многоквартирного дома обойдётся в 30000 рублей, коттеджа – 15000, квартиры – от 5 тысяч.

акт испытаний
В акт испытаний обязательно вносится время, которое система находилась под пробным давлением и его уровень

Заказчик получает на руки договор, а также локальную смету на опрессовку системы отопления. Он может рассчитывать на то, что все работы выполняются опытными работниками согласно техническому заданию, а результаты будут зафиксированы в корректно составленном акте.

Советы

Даже в новом многоквартирном доме с только что введенной в эксплуатацию системой в течение первых месяцев теряется около 10% эффективного обогрева. В соединительных узлах появляются шлам и коррозия, из-за которых появляется накипь и осадок. Оседающая грязь снижает эффективность систем. Слой накипи может быть настолько массивным, что препятствует теплообмену. Элементы из-за этого изнашиваются.

Если системой не заниматься своевременно, это может привести к аварийной ситуации. Она окажется особенно неприятной, если это случится зимой.

Первым признаком оседания накипи является неравномерный нагрев труб. Обычно в этом случае нижняя часть батарей является холодной. Еще о наличии накипи можно узнать по характерному потрескиванию батарей. Этот эффект возникает из-за водяных паров, которые попадают в накипь. При этом снижается мощность котельного оборудования, а затраты топлива увеличиваются.



Система очищается от накипи химическим или физическим методом. Физические методы предполагают задействование специального оборудования – компрессоров. Химический метод осуществляется при помощи специальных препаратов. И в том, и в другом случае траты на очистку будут меньшими, чем бы они составили при замене узловых соединений.

Использование биопрепаратов считается эффективной и экологичной процедурой. Особенно если речь идет о промывке отопления в частном доме. Отрицательным явлением данного способа является то, что результатов придется ожидать несколько дней.

В частной квартире промывка системы отопления возможна при помощи подручных средств, например, лимонной кислотой. Домашние умельцы советуют добавлять в систему моющее средство с лимонной кислотой. Водный раствор со средствами нужно оставить в системе на сутки. Мыльную воду из системы затем нужно слить, а саму систему промыть средством вроде Calgon. А также можно рассмотреть готовые составы, предлагаемые в магазинах для промывки отопления. Покупные средства можно использовать по методу, который описан выше.



Промывка радиаторов в отдельности от системы возможна, если на них установлены специальные краны. Приспособление включает шаровой вентиль и батарейную пробку. К приспособлению подключается шланг, свободный конец которого отводится в канализацию. Кроме очистки самой системы, иногда может потребоваться очистка самого котла, если речь идет об отоплении в частной квартире. При промывке оборудования воду нужно подавать в обратном направлении от течения теплоносителя.

В случае с оборудованием также можно использовать механические или химические методы. Промывка котлов должна производиться отдельно от систем труб. На время очистки оборудование должно быть полностью отсоединено от труб. Если работы будут произведены правильно, большая часть нечистот удалится. Работа отопительной системы будет налажена на всю ее эффективность. Каких-либо способов исключить полностью коррозию металлических труб не существует, ведь металл в любом случае будет превращаться в ржавую труху, если оставить систему без промывки и очистки.

Удачной альтернативой старым трубам являются металлопластиковые варианты, но и в этих системах опрессовка металлопластиковых труб является обязательным процессом.


Испытания на герметичность и прочность нужны независимо от условий установки системы и используемых технологий. При опрессовке современных систем эта технология предполагает сбрасывание подаваемого давления до рабочего значения при проверке мест возможных утечек. Если дефекты обнаружены, они устраняются, а испытательные процедуры повторяются вновь.

Современные методики позволяют найти даже небольшие утечки. Однако любые неполадки требуют визуального осмотра. Поэтому у специалистов, проверяющих системы в многоквартирных домах, должен быть доступ в квартиры. Для уточнения сроков проведения работ в своих домах, следует обратиться в соответствующую службу ЖКХ.



Источники

  • https://teplospec.com/montazh-remont/chto-takoe-opressovka-sistemy-otopleniya-opisanie-protsessa-posledovatelnost-vypolneniya-rabot.html
  • https://trubarik.ru/ekspluatatsiya/opressovka-trub-otopleniya-i-vodosnabzheniya
  • https://101studio.ru/sistemy/opressovka.html
  • http://PechiStroy.ru/remont/kak-opressovat-sistemu-otopleniya-v-chastnom-dome-i-kvartire.html
  • https://stroychik.ru/otoplenie/opressovka-sistemy-otopleniya-i-vodosnabzheniya
  • https://sandizain.ru/otoplenie/obsluzhivanie/opressovka-sistemy-vodyanogo-otopleniya.html/
  • https://sovet-ingenera.com/otoplenie/o-drugoe/opressovka-sistemy-otopleniya-svoimi-rukami.html
  • http://SpetsOtoplenie.ru/otoplenie-mnogokvartirnyh-domov/problemy-otopitelnyh-sistem-i-ih-ustranenie/chto-eto-takoe-opressovka-sistemy-otopleniya-i-kogda-ona-nuzhna.html
  • https://stroy-podskazka.ru/vodosnabzhenie/nasosy/dlya-opressovki-sistemy-otopleniya/
  • http://teploguru.ru/sistemy/opressovka-sistemy-otopleniya.html
  • https://stroy-podskazka.ru/otoplenie/provedenie-opressovki/

[свернуть]
