Общие сведения о ПЛЭН

ПЛЭН – пленочный лучистый электронагреватель. В нем энергия электричества преобразуется в инфракрасное излучение, обогревающее пол, а от него – помещение. Сама система многослойна, где есть не проводящие ток полимерные пленки и резисторы, соединенные между собой.

Продается такая пленка обычно в рулонах
Продается такая пленка обычно в рулонах

Когда электроэнергия проходит по резисторам, они нагреваются и передают тепло на поверхность с высокой проводимостью тепла. Она затем передает полученную и преобразованную тепловую энергию в инфракрасные волны длиной от 9 до 12 мкм. Эти лучи нагревают другую поверхность, которая обогревает помещение.

Отопление ПЛЭН

ПЛЭН-отопление

Что это

Сегодня потребители предъявляют к системам отопления довольно широкий перечень требований: безотказность и долгий срок службы, экономичность в сочетании с высокой теплоотдачей, а также соответствие всем требованиям безопасности.

До сих пор не существовало системы, отвечающей всем этим требования, и пользователи всегда стояли перед выбором, между отоплением, отвечающим одним характеристикам и совершенно неудовлетворяющим запросы потребителя по другим параметрам.

Но не так давно появилась альтернатива в виде систем ПлЭн работающих посредством инфракрасного излучения. Вот только они сегодня и отвечают одновременно абсолютно всем параметрам «идеальной» системы отопления.

Принцип работы

Принцип действия электронагревателей пленочно-лучистой конструкции заключается в особенностях инфракрасного излучения. Благодаря тому, что оно не видимо для человеческого глаза, и способно отражаться, рассеиваться и поглощаться материалами, проходя через них в условиях обычного жилища, оно будет практически без потерь распространяться по воздуху на всю площадь комнаты, достигая всех предметов поглощаясь ими и отдавая им тепловую энергию.

При этом надо понимать, что после того, как излучение будет поглощено предметами, они сами станут источником его вторичного излучения. Его интенсивность в основном определяется молекулярной структурой материала, из которого изготовлен предмет и его температурой.

Пленочный лучистый электронагреватель представляет собой пару тончайших листов пленки, между которыми размещен излучающий тепло элемент резистивного типа. Множество таких элементов образуют отопительную систему, при включении которой в электросеть резисторы разогреваются до 45-50 градусов Цельсия и начинают испускать излучение в инфракрасном диапазоне, которое благодаря своим особенностям одинаково хорошо расходится по всей площади помещения, постепенно поглощаясь и нагревая предметы в нем и даже человека.

При обычных условиях на прогрев помещения тратится несколько часов, после чего при достижении комфортной температуры в комнате, система начинает работать в режиме энергосбережения, включая на 3-15 минут только для ее поддержания.

ПЛЭН-отопление

Достоинства и недостатки системы отопления ПЛЭН

В следующем списке приведены преимущества, особенности и некоторые важные параметры качественных систем данной категории:

  • Преобразование электроэнергии в тепло осуществляется эффективно, без лишних потерь. КПД достигает 90-95%, что на 15-20% лучше по сравнению с типовыми масляными нагревателями.
  • Температура внешних поверхностей пленок отопления ПЛЭН не превышает +50°C. Это значит, что не нужны дополнительные меры для соблюдения самых строгих требований правил пожарной безопасности.
  • Допустимо близкое размещение пленочного нагревателя ПЛЭН около деревянных и пластиковых деталей. Это упрощает монтаж и выбор подходящих элементов конструкции, отделочных материалов.
  • При такой температуре не сгорают механические частицы, которые содержатся в атмосфере помещения.
  • Конвекционные потоки при любом варианте размещения системы отопления ПЛЭН минимальны. Это предотвращает перемещение пыли, загрязнение помещений, возникновение аллергических реакций.
  • Небольшая толщина пленки подразумевает экономное использование свободного пространства.
  • ИК-излучатели этого типа скрывают за декоративными панелями и функциональными покрытиями. Они не оказывают никакого влияния на эстетику интерьера.
  • Для подключения такой системы отопления не нужна близость магистрального газопровода.
  • Прокладка кабельных трасс дешевле, чем монтаж труб. Рабочие операции упрощает малый вес, высокая прочность пленочных конструкций.
  • Потолочное инфракрасное отопление выполняет свои функции без дымоходов, циркуляционных насосов, котлов и бойлеров.
  • Пленочные излучатели обеспечивают быстрый нагрев, работают совершенно бесшумно.
  • Их минимальная инерционность вместе с принципами управления хорошо подходят для включения в состав современных управляющих комплексов категории «умный дом».
  • При соответствующем оснащении не сложно поддерживать температуру в отдельных помещениях с высокой точностью (±1-1,5°C).
  • Хорошая защищенность от внешних воздействий в совокупности со щадящими температурными режимами обеспечивают длительный срок службы. Современные модели сохраняют хорошие потребительские характеристики на протяжении 50 лет и более того.

«Плюсы» ПЛЭН: простой монтаж, недорогие комплектующие детали, рациональное распределение температуры воздуха

«Плюсы» ПЛЭН: простой монтаж, недорогие комплектующие детали, рациональное распределение температуры воздуха

Как свидетельствуют отзывы, обогреватель пленочный действительно обладает многими преимуществами. Однако для объективного анализа необходимо рассмотреть «минусы», которые упоминают владельцы и некоторые профильные специалисты.

Область нагрева ограничена направленностью излучения. Вне соответствующих зон температура воздуха ощутимо ниже. Для равномерного поддержания температуры в помещении необходимо покрывать пленочными излучателями большие площади.

Несмотря на высокий КПД и сравнительно небольшое потребление на 1 м кв. ПЛЭН придется учесть значительные эксплуатационные затраты. Стоимость отопления с применением электроэнергии выше в наши дни по сравнению с газом. Для подключения понадобится соответствующий по мощности источник питания.

Можно сэкономить дополнительно, если установить простейшую «буржуйку» и заняться незаконной вырубкой леса

Можно сэкономить дополнительно, если установить простейшую «буржуйку» и заняться незаконной вырубкой леса

Серьезный анализ поможет более точно оценить реальные затраты при сравнении ПЛЭН с альтернативными системами отопления. Его сделать можно самостоятельно с учетом индивидуальных потребностей, условий эксплуатации. Обратите внимание на следующие нюансы:

  • Для применения жидкостных систем отопления нужно приобрести и установить радиаторы, трубы, запорные устройства, котел, другие компоненты.
  • В процессе использования такого оборудования необходимо обеспечить надежную защиту от промерзания, предотвратить образование накипи.
  • Для хранения относительно недорого твердого топлива потребуется склад. Обращение с ним сопровождается дополнительными трудозатратами.

К сведению!  В некоторых комментариях приводят следующий «недостаток»: обязательное утепление помещений в соответствии с нормативами действующих СНиП. Но на самом деле такие мероприятия необходимы при оснащении любой системой отопления. Они повышают энергетическую эффективность объекта.

Область применения системы отопления ПЛЭН

Использование качественных инфракрасных излучателей безвредно для здоровья человека, домашних животных, растений. Оно не наносит ущерб декоративным покрытиям и функциональным частям строительных конструкций. Отсутствие существенных ограничений предопределяет широкую сферу применения.

Рекомендуем:  Экран на батарею отопления: 80 фото лучших советов как правильно спрятать радиатор отопления

Отопление ПЛЭН используют для оснащения квартир и коттеджей, офисов и детских садов, общественных и производственных объектов. При установке на складах и в других крупных помещениях можно монтировать излучатели только над рабочими местами, в проходах. Рациональное размещение оборудования поможет создать комфортные условия без лишних монтажных и эксплуатационных затрат.

С учетом хорошей защищенности от неблагоприятных внешних воздействий допустимо применение отопления ПЛЭН в широком диапазоне влажности, температур. Точные границы установлены в сопроводительной документации производителя.

Важно! При разработке системы следует учитывать официальные рекомендации по рабочим параметрам термостатов, других компонентов. Необходимую степень защищенности проверяют с учетом стандартов классификации IP.

Выключатель в специальном исполнении выполняет свои функции надежно даже на открытом пространстве

Выключатель в специальном исполнении выполняет свои функции надежно даже на открытом пространстве

Основные технические характеристики отопления ПЛЭН

При выборе излучающих пленок обращают внимание на следующие параметры:

  • Источник питания. Как правило, эти изделия предназначены для подключения к стандартной однофазной сети 220 V. Некоторые производители указывают допустимый диапазон отклонения напряжения (в %), при котором гарантируется сохранение номинальных технических характеристик.
  • Величина максимального тока потребления поможет правильно подобрать устройства защитного отключения для отдельных электрических цепей.
  • Плотность потока излучения указывают в Вт на 1 м кв. Эта величина определяет эффективность устройства, позволяет правильно оценить возможности системы отопления для обогрева конкретного помещения.
  • Мощность одного элемента пригодится для расчета общего потребления.
  • Температура на поверхностях современных моделей не превышает +45°C.
  • Габариты нужны для расчета необходимого количества обогревателей ПЛЭН.
  • Минимальной толщиной типового ПЛЭН (примерно 0,3 мм) можно пренебречь при разработке проекта.

Некоторые производители предлагают в комплекте или отдельно для создания системы отопления терморегуляторы, блоки GSM. Параметры этих изделий проверяют с учетом индивидуальных потребностей. При необходимости – приобретают аналоги других брендов с лучшими показателями.

Виды систем ПЛЭН по способу размещения обогревателей

Фактически, пленочные ИК-обогреватели можно устанавливать на любую более-менее ровную, прямолинейную поверхность. Но чаще всего их располагают на потолке или под напольным покрытием. Монтаж на стену является крайне неэффективным решением и может быть продиктован только технической необходимостью обогрева конкретного места. Как для пола, так и для потолка используются одни и те же элементы, методы их крепления и подсоединения.

Потолочные системы

При размещении ПЛЭН панелей на потолке ИК-излучение будет направлено строго вниз. Таким образом, основная площадь поглощения придётся на пол, который и будет выступать основным элементом, аккумулирующим, а затем отдающим, тепло. В соответствии с законом конвективного теплообмена нагретый поверхностью пола воздух будет подниматься вверх. При этом, температура на высоте 1,5 м будет ниже на 1,5÷2°С, чем на поверхности пола. Такое температурное распределение считается оптимальным с точки зрения медицины. Дополнительным преимуществом потолочного размещение является возможность установки любого типа декоративного покрытия: из гипсокартона, вагонки или натяжные потолки, при условии их размещения на некотором отдалении от нагревательного элемента.

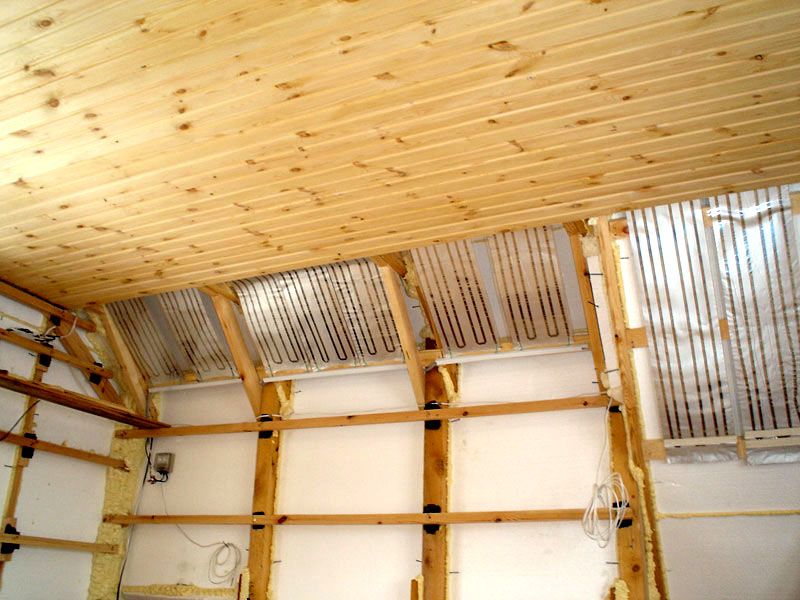

Полноценное отопление помещения мансарды при помощи пленочных инфракрасных ПЛЭН систем, устанавливаемых как на потолок, так и на стены
Полноценное отопление помещения мансарды при помощи пленочных инфракрасных ПЛЭН систем, устанавливаемых как на потолок, так и на стены

Для пленки, расположенной на потолке, значительно снижается риск механических повреждений. Однако если потолочное инфракрасное отопление расположено в квартире многоэтажного дома, следует позаботиться о надежной гидроизоляции, в качестве защиты от затопления соседями сверху. Существуют и определенные технические ограничения, устанавливать плёночные ИК-обогреватели экономически нецелесообразно, если высота потолков в помещении превышает 3,5 м.

Напольные системы

В качестве напольного покрытия могут быть использованы практически любые материалы: ламинат, паркет, ковролин, некоторые виды линолеума. При их выборе следует обратить внимание на отметку производителя «допускается для использования в системах тёплый пол». После включения ИК-излучение поглощается материалом напольного покрытия, который после нагрева передает тепло предметам интерьера.  Фактически, независимо от места установки нагревательных элементов отопление помещения осуществляется конвекционным способом.  Основные преимущества напольного расположения является отсутствие воздействия инфракрасных лучей на жильцов и бытовую технику.

Теплый пол полностью безопасен и может использоваться в помещениях с умеренной влажностью
Теплый пол полностью безопасен и может использоваться в помещениях с умеренной влажностью

Важно! Ни производители бытовой техники, ни лаборатории по ее испытаниям не привели убедительных доказательств негативного влияния ИК-излучения на современные бытовые электронные устройства. Тем не менее, многие пользователи уверены, что ИК-волны являются причиной быстрого выхода из строя бытовой аппаратуры.

Устойчивость к механическим воздействиям и влажности у некоторых марок ПЛЭН панелей достаточно высока, чтобы они использовались для подогрева грунта теплиц
Устойчивость к механическим воздействиям и влажности у некоторых марок ПЛЭН панелей достаточно высока, чтобы они использовались для подогрева грунта теплиц

Виды инфракрасного отопления

Как выглядит инфракрасное отопление ПЛЭН

Классический пленочный нагреватель

  • Базовая основа нагревателя — пленка;
  • Требуется покрытие потолка не менее 80%
  • Максимальная мощность пленочного электронагревателя составляет 175 Вт/м²
  • Температура нагрева 45-50°С

Как выглядит инфракрасное отопление Зебра

Новое модульное отопление Зебра

  • Базовая основа нагревателя — алюминиевая мембрана
  • Требуется покрытие потолка не менее 60%
  • Максимальная мощность Зебра ЭВО-300 составляет 225 Вт/м²
  • Температура нагрева 45-50°С

Конструктивные особенности

Схема устройства электро нагревателя ПЛЭН

  1. Питающие провода;
  2. Полимерная диэлектрическая пленка;
  3. Нагревательные элементы (резистив);
  4. Отражающий экран (фольга алюминиевая);
  5. Прозрачное поле для крепления нагревателя;

Размер одной секции пленочного нагревателя варьируется длиной от 1 до 5 метров и шириной 0,35/0,51/0,65.

Посмотреть цены на пленочные нагреватели Схема устройства нагревателя Зебра

  1. Отводные провода (фаза, ноль);
  2. Заземляющий контакт;
  3. Фирменная эмблема ЗЕБРА ЭВО-300 и за ламинированный стикер, обозначающий рабочую сторону нагревателя;
  4. Нагревательные элементы;
  5. Поля для крепления;
  6. Линия отреза.

Размер одной секции ИК нагревателя Зебра составляет длиной 0.6 м и шириной 0.5 м. Модули можно соединять друг с другом в любую длину.

Варианты форм выпуска ПЛЭН обогревателей

Ассортимент отечественного производителя пленочных ИК излучателей

Ассортимент отечественного производителя пленочных ИК излучателей

Стандартные изделия выпускают шириной примерно 0,5 м, длиной от 1 до 5 м. Не сложно подобрать комплект, в точности соответствующий размерам и конфигурации определенной комнаты.  Обратите внимание на модификацию, отмеченную стрелкой. Это – автономный пленочный нагреватель, которые можно закрепить на стене в любом нужном месте.

В таком исполнении ПЛЕН становится элементом декоративного оформления интерьера

В таком исполнении ПЛЭН становится элементом декоративного оформления интерьера

Критерии оптимального выбора

Действуя как модель «земля-солнце», система ПЛЭН при установке в мае или октябре просто будет поддерживать тот тепловой режим, которым насытился дом за летне-весенний период. Такой обогреватель также эффективно работает в помещениях с хорошей теплоизоляцией.

Рекомендуем:  Расчет расширительного бака для отопления закрытого и открытого типа

При этом происходит экономия электроэнергии, и отопление можно периодически выключать. Да и на нагрев резисторной пленки будет затрачиваться меньше времени – снижение примерно на 10% от основных временных затрат. Отопление отключается после того, как пространство нагрелось до нужной температуры. Включать его нужно будет периодически и только на 3-15 минут.

Нюансы монтажного процесса

Сразу же надо оговориться, что отопительную систему ПЛЭН устанавливают на фольгированный утеплитель, который не только будет создавать теплоизоляционный слой, но и отражать с помощью фольги излучаемые волны в сторону помещения. Поэтому поверхность, на которую будет монтироваться нагревательная пленка, необходимо закрыть, к примеру, изолоном.

Под ПЛЭН обязательно укладывается изолон
Под ПЛЭН обязательно укладывается изолон

Теперь, что касается крепления самого нагревателя. Все будет зависеть от того, к какому материалу он будет крепиться.

  1. Если это дерево, то оптимальный вариант – металлические скобы и степлер. Можно в этом случае использовать гвоздики или саморезы по дереву.
  2. Если это бетон, тогда в нем придется сверлить отверстия, вставлять в них пластмассовые дюбеля, а уже в них через пленку вкручивать саморезы.

Что касается принципа укладки пленки, то в первую очередь надо определиться, в какой стороне будет располагаться подключение к питанию током. Чем меньше расстояние между точками подключения, тем меньше придется использовать кабеля для подводки. А это экономия.

В зависимости от выбранной модели и размеров нагревателя определяется и площадь его покрытия. Данный показатель варьируется в пределах 50÷100%, но оптимально считается 80%.Обязательно оставляется зазор между пленочным нагревателем и натяжной или подвесной конструкциями. Величина зазора в пределах 10÷15 см. Все работы, связанные с подключением, строго проводятся по электрическим схемам, поставляемым в комплекте к ПЛЭН.

Зазор между ПЛЭН и потолочной отделкой
Зазор между ПЛЭН и потолочной отделкой

Нюансы подключения

В зависимости от того, какие приборы по напряжению были выбраны, используются и свои схемы:

  1. Если выбраны пленки с напряжением 220 В, то их соединяют друг с другом только параллельно.
  2. Если применяются приборы на 110 В с подключением к сети 220 В, то между собой они подключаются парами. Последние между собой подключаются параллельно.
  3. То же самое и с нагревателями ПЛЭН напряжением 73 В. Они соединяются между собой последовательно по 3 штуки.

То есть, в любом случае, на выходе должно получиться 220 В: 110 + 110 = 220; 73×3 = 219.

Правильное подключение пленок между собой
Правильное подключение пленок между собой

Установка терморегулятора

Этот прибор контролирует температуру воздуха внутри помещения, отключая и включая систему ПЛЭН. Есть три нюанса правильной установки терморегулятора:

  1. Его врезают в фазный провод.
  2. Место установки на стене на высоте 150 см. Важная составляющая – устанавливать прибор надо на внутренней стене, а не на наружной, которая контактирует с улицей. Лучше всего монтаж проводить подальше от окон и дверей, чтобы на него не падали солнечные лучи.
  3. Если суммарная нагрузка от всей системы превышает 9 А, то терморегулятор подключают через специальный контактор модульного типа. Последний просто снижает нагрузку.

Внимание! Монтаж терморегулятора лучше проводить на материал с низкой теплопроводностью. К примеру, на деревянную дощечку, которую крепят к стене.

Установка терморегулятора
Установка терморегулятора

Порядок установки теплого потолка

Теплый потолок устанавливается в несколько следующих этапов:

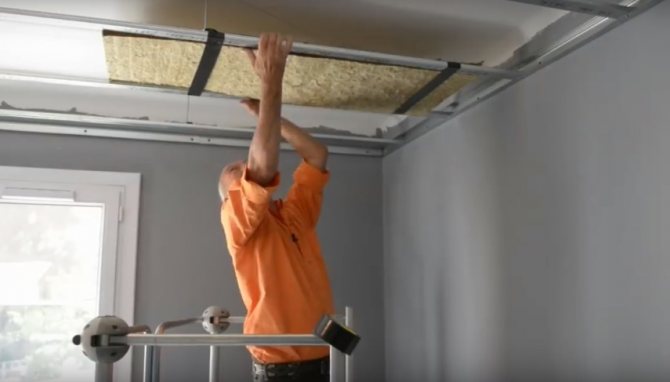

Укладка теплоизоляции

Теплоизоляция укладывается на профили для того, чтобы исключить вероятность излучения тепла вверх. Чтобы теплоизоляционные маты не соскальзывали с крылышков профилей, на протяжении всех пролетов, с некоторым интервалом, стоит наклеить подстраховочные куски технического скотча, как это изображено на следующем фото. В пролетах маты укладываются впритык. Между торцом мата и стеной должен оставаться зазор.

Матами укладывается практически вся поверхность подвесного потолка.

Укладка электрической разводки

Центральный пролет теплоизолирующими матами укладывается последним. Перед его укладкой на теплоизоляцию забрасывается электрическая проводка, которая будет обеспечивать питанием весь теплый потолок.

В середине комнаты в подвесном потолке должно остаться «окно», через которое будет проходить провод свисающего с потолка осветительного прибора. Из-за этого «окна» греющая пленка, укладываемая в центральный пролет, состоит из двух отдельных отрезков. Это необходимо учесть при организации их электропитания. Поэтому питающий кабель с двумя розетками должен подходить к этому окну. Остальная его часть укладывается вдоль стены.

Чтобы запитать потолочную электропроводку, подводящий кабель можно уложить по стене вниз в штробу или в кабель-канал. На фото же видно, что в стене высверлено отверстие, и кабель через него проталкивается к квартирному счетчику.

Установка греющей пленки и электрические подключения

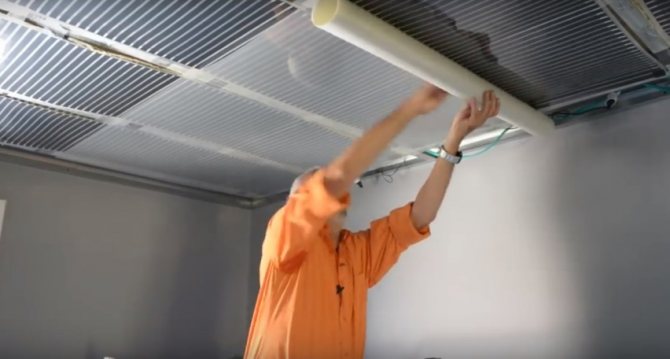

Греющую пленку на потолке во время работ вполне можно закрепить с помощью двухстороннего скотча. Для этого скотч с некоторым интервалом наклеивают по всей комнате поперек профилей.

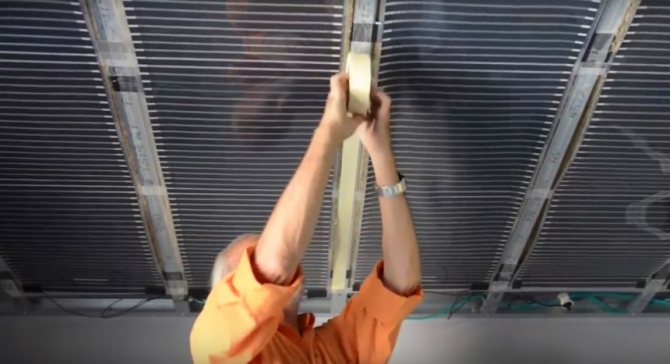

Затем защитную пленку с двухстороннего скотча снимают по мере выполнения работы и начинают закреплять греющую пленку. Причем клеят ее строго МЕЖДУ профилями. Если пленка попадет на профиль, то во время крепления гипсокартона ее можно легко повредить саморезами, и система не будет работать.

В центральном пролете, как говорилось выше, греющая пленка устанавливается двумя отдельными полотнищами. Это позволяет создать для установки осветительного прибора.

Через образованное «окно» производится подключение к системе питания двух центральных полотнищ. Все провода укладываются сверху на теплоизолирующие маты. В созданное «окно» выпускается и лампа освещения.

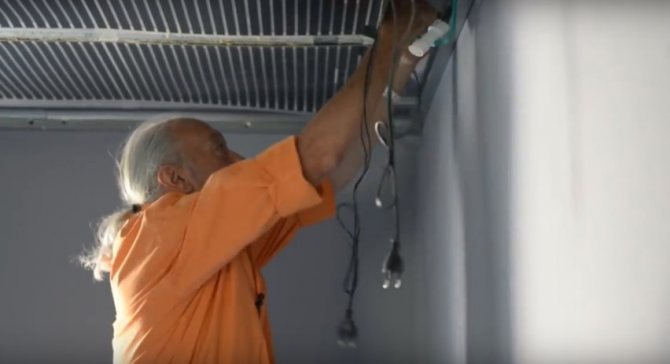

Затем производится подключение всех свисающих у стены питающих проводов в розетки уложенной сверху электрической разводки. При этом все провода должны оставаться над профилями.

Проверка целостности системы теплого потолка

Выполнив все подключения, выходим в соседнюю комнату, куда был сделан вывод питающей проводки. Взяв провода, идущие от теплого потолка, замеряем величину его сопротивления. Если оно выражается какой-то конкретной цифрой, можно сделать вывод, что повреждения в системе отсутствуют. Как можно увидеть на фото, сопротивление составляет около 45 Ом. Следовательно, система исправна.

По окончании работ этот замер следует повторить, чтобы еще раз убедиться в отсутствии повреждений.

Установка парозащитной пленки

Парозащитная пленка необходима для того, чтобы защитить электрическую систему теплого потолка от конденсирующейся влаги. Ее установка производится опять на двухсторонний скотч, который на этот раз клеится прямо на профили.

Сама же пленка крепится на скотч поперек профилей. Причем все соседние полотнища должны перекрываться, чтобы обеспечить необходимую герметичность и влагозащиту.

Фиксация гипсокартонных листов

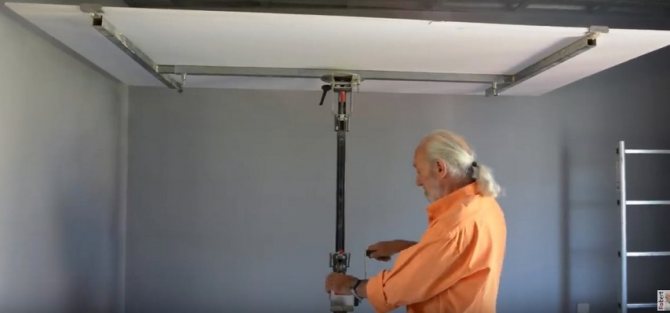

Для подъема и поддержки листов гипсокартона очень удобно пользоваться листоподъемником.

Рекомендуем:  Водородные котлы отопления: почему не стоит выбирать котлоагрегат на водородном топливе для отопления частного дома, обзор и сравнение эффективности и экономичности, лучшие модели и их цены

Фиксация листов, удерживаемых листоподъемником, производится, как обычно, саморезами, вкручиваемыми в профиль.

Закрепив гипсокартон по краям, необходимо произвести разметку расположения остальных профилей. При дополнительной фиксации это позволит случайно не повредить саморезом греющую пленку.

Подключение термостата и проверка целостности системы «Теплый потолок»

Схема подключения проводов к термостату изображена на тыльной стороне прибора.

Провода, идущие от теплого потолка, подсоединяются к боковым клеммам. Именно на них и производится повторный замер сопротивления системы. Если неисправности в системе отсутствуют, то его величина должна равняться ранее измеренной.

Индикаторная часть присоединяется к термостату на защелках.

Индикатор – прибор довольно многогранный. На него выводится не только текущая температура, но и время. С его помощью задается или программируется желаемая температура.

Расчет пленочного материала для потолка

Представляем образец, как рассчитать ПЛЭН для греющего потолка.

Условия:

  1. Общая отапливаемая площадь 100 кв.м.
  2. Стены из пеноблока 300 мм, утепление стен 100 мм, утепление потолка и пола 150 мм.
  3. Высота потолка: 2,7 м.
  4. Выделенная мощность 15 кВт.

Рекомендуемая минимальная удельная мощность ПЛЭН на 1 кв.м = 120 Вт/кв.м отапливаемой площади. Вычисляем общую установленную мощность на объекте: 100 кв.м x 120 Вт/кв.м = 12 000 Вт = 12 кВт. С учетом коэффициента спроса 0,6, в сильные морозы будет задействовано = 12 кВт x 0,6 = 7,2 кВт.

Определяем удельную мощность нагревателей в зависимости от высоты потолка на объекте (2,7 м). Для данной высоты рекомендовано использовать ПлЭн 150, 170 или 180 Вт/кв.м. К примеру, ПЛЭН 170 Вт/кв.м.

При данной мощности необходимо установить на потолок пленки 70 % от общей отапливаемой площади, что составляет: 100 кв.м x 0,7 = 70 кв.м ПлЭн.+

Обратите внимание! Это предварительный примерный расчет количества ПЛЭН. Для более точного расчета рекомендуем обратиться к специалистам.

Как сделать теплый потолок в доме своими руками?

Монтаж инфракрасной пленки на потолок происходит в несколько этапов:

  1. теплоизоляция потолка;
  2. расчет площади пленки;
  3. монтаж пленки, терморегулятора и датчика;
  4. подключение к сети и проверка работоспособности.

До начала монтажа термопленки необходимо закончить все работы по строительным и отделочным работам на потолке, исключая финишную отделку. Также провести все работы по прокладке коммуникаций и осветительных проводов.

Теперь рассмотрим этапы монтажа теплого потолка подробнее.

Теплоизоляция потолка

Она необходима для того, чтобы не греть чердак или соседей этажом выше. Правильно изолированный потолок все тепло будет возвращать в помещение, увеличивая таким образом коэффициент полезного действия прибора и снижая энергозатраты. Теплоизоляция с отражающим слоем крепится на всю поверхность потолка и заходит на несколько сантиметров на стены. Это предотвратит потерю тепла через зазоры между потолком и стеной. Стыки в теплоизоляционном материале заклеивают скотчем. Сам материал должен иметь толщину не менее 5 мм.

Подготовка инфракрасного потолка

Как рассчитать площадь инфракрасной пленки?

Для правильного расчета необходимой площади нужно учесть следующее:

  • насколько хорошо теплоизолировано само здание. Для кирпичного дома или легкого каркасного строения эти данные будут различаться;
  • планируется ли жить в доме в зимний период, постоянно или наездами;
  • объем обогреваемого участка. Это может быть как все помещение, так и часть его;
  • будет ли инфракрасный обогрев основным или дополнительным.

Если теплый потолок планируется как основной вид обогрева, он должен занимать не менее 70% площади всего потолка. В качестве дополнительного эту цифру можно снижать соответственно мощности основной системы отопления. Средняя мощность пленки составляет примерно 0,2 кВт на 1 квадратный метр. Разделив мощность терморегулятора на это число, можно узнать площадь пленки, которую можно к нему подключить.

Инфракрасный пол

Монтаж теплового оборудования

Термопленку можно разрезать только по специальным линиям, обозначенным на ней. Каждый вид пленки имеет свою максимальную длину отрезка. Эту информацию можно узнать в прилагаемой документации или спросить у продавца. Между пленкой и изоляцией потолка не должно быть зазоров и воздушных прослоек.

Далее нужно соединить медные контакты токопроводящей шины с электрическими проводами с помощью контактных клипс. Одна половина клипсы должна располагаться на медной шине, а другая – внутри обогревателя. После этого битумным скотчем изолируют концы пленки с двух сторон.

Датчик крепится в вырез теплоизоляции и подключается к регулятору и нагревательным элементам.

Инфракрасный потолок

Подключение к электрической сети

Подключать термопленку через регулятор к сети следует параллельно. Если теплый потолок будет иметь большую мощность, лучше подключать его через отдельный автомат.

Правильно смонтированный теплый потолок при включении должен излучать комфортное равномерное тепло, нигде не перегреваться и своевременно отключаться при достижении заданной температуры.

Установка инфракрасного потолка

Финишная отделка

Далее производят окончательную отделку потолков. Это может быть натяжной потолок со специальной микроперфорацией. Она отлично пропускает инфракрасные волны. Натяжной потолок в этом случае монтируют по краям стены, не затрагивая сам потолок.

Также можно закрыть конструкцию подвесным потолком: гипсокартонными листами, вагонкой или пластиковыми панелями. Между натяжным или подвесным потолком и системой инфракрасного отопления нужно оставлять небольшой зазор. Для отделки потолка следует выбирать водонепроницаемые материалы толщиной не более 16 мм.

Инфракрасный потолок с термозащитой

Система инфракрасного обогрева для потолков – самая современная, безопасная и эффективная из всех вариантов электрического отопления. При правильном монтаже она прослужит долго, наполняя дом теплом и уютом и оставаясь при этом совершенно незаметной.

Советы

Принимать решение о проведении той или иной системы отопления в частный дом следует внимательно, так как мало кто решается на повторную переделку всего владения. Если есть проблемы с подведением газа, то можно выбрать альтернативу – отопление ПЛЭН.

Укладка ПЛЭН на пол
Укладка ПЛЭН на пол

Смонтировать ее легко самостоятельно, но не забывайте про выбор отделки. А также правильно рассчитывайте необходимую мощность и месторасположение терморегулятора. В процессе эксплуатации, вы оцените все преимущества «теплой пленки» в доме.

Заключение

Плёночные электрообогреватели  — устройства, обладающие многими достоинствами, но значительная часть плюсов ПЛЭНов присуща большинству отопительных агрегатов на электричестве. Чтобы объективно оценивать информацию о технических характеристиках этих устройств, предлагаемую продавцами, необходимо иметь чёткое представление о принципе действия обогревательных плёнок. Многие параметры, заявляемые реализаторами ПЛЭНов, не соответствуют действительности и являются лишь маркетинговыми приёмами. Например, о дешевизне монтажа инфракрасных плёнок по сравнению с устройством водяного отопления на базе газового котла – это соответствует действительности только при значительной отдалённости газовой магистрали.

Источники

  • https://aquatic-home.ru/plen-otoplenie-texnicheskie-xarakteristiki-cena.html
  • https://househill.ru/kommunikacii/otoplenie/element/ustrojstva/plen.html
  • https://HomeMyHome.ru/plehn-otoplenie.html
  • https://homius.ru/plen-otoplenie.html
  • https://msk.otoplenieru.ru/plen/sistema-otopleniya/
  • https://x-teplo.ru/otoplenie/sistemy/plen.html
  • https://HouseChief.ru/plehn-otoplenie.html
  • https://101studio.ru/radiatory/teplyj-potolok-infrakrasnyj.html
  • https://SantehnikPortal.ru/otoplenie/obogrevatel-plen.html
  • https://RoomPlan.ru/sovety/infrakrasnyj-potolok/
  • https://ZnatokTepla.ru/obogrevateli/infrakrasnye-plenochnye-obogrevateli.html

[свернуть]
