Стропильная система шатровой крыши: принципы сооружения + инструкции

Что это такое?

Шатровая крыша представляет собой модификацию, где все стороны наклонены вниз к стенам, как правило, с довольно пологим наклоном, хотя шатер по определению является четырехскатной крышей с крутым наклоном, когда он растет до пика. Таким образом, крыша не имеет фронтонов или других вертикальных сторон.

Они могут быть построены в самых разных формах. Каждый гребень является центральным над прямоугольником здания. Треугольные грани называются концами бедер, они ограничены самими бедрами. «Бедра» и беговые стропила находятся на внешнем углу здания и поднимаются к хребту. Там, где здание имеет внутренний угол, долина пространство между наклонными поверхностями. Они обеспечивают компактный, прочный внешний вид конструкции. Шаг крыши может меняться.

В современной отечественной архитектуре такие конструкции обычно встречаются в бунгало, коттеджах и являются неотъемлемой частью некоторых стилей, их стропильная система может отличаться.

Конструкция является самоподдерживающейся, требующей меньшего диагонального крепления, чем двускатная. Таким образом, крыша гораздо лучше подходит для районов, где не редкость ураганы. Она не имеет больших, плоских концов, чтобы ловить ветер, и по своей сути гораздо более устойчива, чем двускатная. Однако для такого района конструкция должна быть крутой, предпочтительнее не менее 35 градусов от горизонтального или крутого наклона.

Когда ветер течет по наклонному бедру, крыша может вести себя, как крыло самолета. Затем на подветренной стороне создается лифт. Если наклоны менее чем 35 градусов по горизонтали, крыша будет подвержена подъему.

Возможный недостаток состоит в том, что в помещении под крышей меньше места, доступ к обслуживанию более сложный, бедра крыши сложнее вентилировать и нет плацдарма с окном для естественного света.

Конструкция

К особенностям конструкции крыши такого типа можно отнести обустройство стропильной системы, её проектируют двумя способами:

Висячая стропильная система заключается в следующем: стропильные балки опираются прямо на стены, создавая горизонтальное давление, в этой системе необходима система специальных стяжек. Используется в то случае, если пролёты крыши имеют большие размеры, а установка подпорок не предусмотрена в проекте.

Наслонный способ более популярен, но, для его исполнения необходимо наличие несущей стены, внутри помещения. На неё то и ложится основная нагрузка, зато давление на стены, при возведении крыши таким способом, практически отсутствует.

Крыша шатровой формы имеет целый ряд преимуществ, о которых стоит рассказать:

  • для строений с шатровой крышей не предусмотрены фронтоны, что сильно снижает расход материалов и работ на возведение фронтонов и подшивку свесов;
  • крыша такого типа обладает прекрасными аэродинамическими свойствами, ей не страшны сильные ветра, а особенности конструкции не дадут попасть осадкам в чердачное помещение;
  • поверхность такой крыши прогревается солнечными лучами сразу с нескольких сторон, в солнечные дни помещение под неутеплённой крышей будет более тёплым;
  • скаты такой крыши расположены под определенным углом, что способствует отведению с кровли дождевой воды и тающего снега.

Но, как и у каждой конструкции, у этой крыши имеется и ряд недостатков:

  • шатровая крыша достаточно сложна в проектировке и возведении, но по окончании строительства, богатый внешний вид и удобство в использовании, часто скрывают этот недостаток;
  • конструкция этой крыши изобилует большим количеством соединений, балок и стропил, необходимо строго следить за надёжностью всех узлов и соединений, во избежание потери жёсткости и формы плоскости при возведении крыши;
  • затратность возведения — для установки такой крыши, как правило необходимо нанимать профессионалов в своей области, что всегда удорожает процесс строительства;
  • чердачное помещение или мансарда, возведённое под крышей в форме шатра, значительно уступает в размерах помещению под двускатной крышей;
  • большой отход при применении большинства кровельных покрытий (особенно металлочерепицы).

Особенности

Такая кровля может оказать значительное влияние на общий внешний вид. В отечественной архитектуре есть буквально десятки вариантов, но один из самых популярных – это шатровый.

Есть несколько способов сделать ее, но в целом строители приходят к двум основным формам. Сначала это квадрат, или пирамида. Чтобы покрыть квадратное здание, четыре треугольные секции встречаются в одной точке в центре структуры, подобно пирамиде.

Но если ваше здание не квадратное, если это прямоугольник, в этом случае у вас будут части разных размеров. Стропила не встречаются в одной точке, напротив, две более длинные стороны будет разделять гребень, идущий параллельно направлению здания. В принципе, два ребра будут подобны первому варианту. Однако вместо того, чтобы оставлять концы открытыми, треугольные отрезки наклонены наружу от краев хребта, с четырьмя наклонными сторонами.

Плюсы и минусы

Существует несколько преимуществ выбора этой конструкции. Поскольку у них нет долин, меньше вероятность утечки. Это означает, что изоляция чердака функционирует должным образом.

Такая крыша отлично держится при сильном ветре. Ее аэродинамические качества и короткие карнизы препятствуют подъему и помогают обеспечить большую устойчивость дома. Это делает ее гораздо лучшим выбором, чем традиционная с остроконечным покрытием, поскольку она менее склонна к сдуванию или разрушению во время сильной грозы или торнадо. Домик всегда имеет отличия, особенно если продумать дизайн.

По периметру имеет большую площадь поверхности для вентиляции. Это предотвращает многие кровельные проблемы, такие как преждевременное старение, холодные коридоры. В дополнение к надлежащей вентиляции простые линии облегчают работу водосточной системы от дома и устраняют потенциальные утечки и другие проблемы, обычно связанные с неисправными желобами.

Солнечные панели функционируют на максимальной мощности при установке на южном склоне. Так как крыша состоит из четырех плоскостей, ориентация дома не влияет на использование солнечной энергии.

Однако есть и недостатки. Первоначально конструкция стоит дороже, фермы, которые поддерживают крышу, сложнее строить. Кроме того, для покрытия дополнительных двух склонов требуется больше кровельных материалов. Конструкция также ограничивает доступное количество чердачного пространства. Из-за этого домовладельцы, которые хотят использовать чердак в качестве хранилища или для преобразования его в дополнительное жилое пространство, не должны выбирать этот вариант.

Стропильная система шатровой крыши: принципы сооружения + инструкции

Преимущества:

  • предпочтительны на холмистых станциях, где в зимние сезоны отмечается сильный снегопад;
  • имеют сплошную фасцию со всех сторон, поэтому становится проще устанавливать желоба;
  • хорошо подходят для теплого климата;
  • имеют карнизы вдоль всех направлений, которые помогают обеспечить полную защиту дома от солнца, а также других атмосферных неприятностей;
  • одним из важнейших преимуществ является способность обеспечивать дренаж воды.



Недостатки:

  • сложная процедура строительства;
  • требуют дополнительного сырья, что увеличивает стоимость;
  • время от времени они нуждаются в техническом обслуживании, чтобы обеспечить длительный срок службы.

Стропильная система шатровой крыши: принципы сооружения + инструкции

Достоинства и недостатки

Не бывает идеальной конструкции кровли: каждая имеет свои индивидуальные особенности.

Рекомендуем:  Установка теплицы из поликарбоната: выбор места, материал фундамента, монтаж

Важным достоинством шатровой крыши являются ее аэродинамические свойства: ветровые потоки проходят по скатам, не нанося вред кровле, и не попадают в чердачное пространство. Кроме того, отсутствие фронтонов обеспечивает устойчивость конструкции.

Недостатками шатровой конструкции является сложность монтажа, а также при желании обустройства мансарды, ее площадь будет слишком мала.

Несмотря на то, что конструкция шатровой крыши требует значительных трудовых ресурсов, конечный результат однозначно будет оправдан: шатровые конструкции являются одними из самых привлекательных кровельных систем.

В каких случаях сооружают шатровую крышу

Сложная конструкция шатровой крыши пользуется популярностью среди загородных застройщиков. Шатровую крышу выбирают для малоэтажных домов, беседок и других хозяйственных построек. Главное условие – внешние стены строения должны быть одинаковой длины.

Для зданий прямоугольной формы чаще выбирают вальмовую крышу, шатровую из 4-х скатов возвести сложнее. Вальмовая отличается от шатровой тем, что вместо одной точки (узла) в верху конструкции используют конёк (самый высокий горизонтальный продолговатый элемент).

Виды крыш со специфической формой

Существует несколько видов крыш со специфической формой:

  • плоская;
  • скатная;
  • двускатная;
  • вальмовая;
  • полувальмовая;
  • шатровая;
  • многощипцовая;
  • купольная.

Эти виды считаются самими популярными, но существуют крыши и с более сложной конструкцией. Они менее востребованные, например: арочные, шпилеобразные, сводчатые, складчатые и сферические. Каждый вид обладает своими индивидуальными тонкостями в монтаже, функциональностью и архитектурным оформлением.

Шатровое кровельное изделие считается одной из часто возводимых конструкций.

Виды четырехскатных крыш

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

Даже простая

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

Общее устройство шатровой крыши

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши - датская и голландская

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Особенности и элементы шатровой системы

Главное отличие шатровой крыши – полное отсутствие конька. Это очень важная деталь стропильных систем, она принимает на себя усилия стропильных ног. Функция этого элемента возложена на центральную опору, в вершине которой сходятся стропила. В связи с этим большое внимание следует уделять ее прочности. Есть варианты стропильных систем без центральной опоры, верхние пятки стропильных ног упираются друг в друга. Такие варианты чаще всего применяются на небольших по размерам строениях. Все скаты шатровой системы имеют форму равносторонних треугольников.

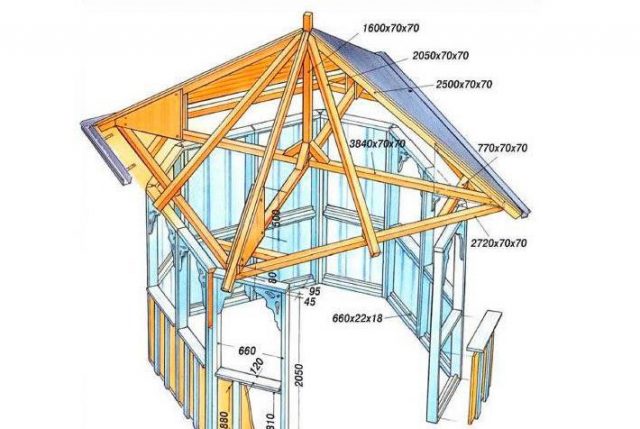

Шатровая крыша для беседки

Шатровая крыша для беседки

Шатровая крыша имеет много вариантов изготовления, но у всех обязательно должны быть следующие элементы.

  1. Накосные стропила. Размещаются по сторонам скатов, воспринимают главные нагрузки на сооружение, служат опорой для остальных элементов, в том числе и нарожников.
    Конструкция стропильной системы шатровой крыши
  2. Нарожники. Используются для стропильных систем средних размеров. За счет применения нарожников действующие усилия на отдельные элементы распределяются равномерно.
  3. Вертикальная стойка. Увеличивает прочность нарожников, позволяет им воспринимать критические ветровые и снеговые нагрузки. Размеры, место установки и количество вертикальных стоек зависят от параметров стропильной системы и климатической зоны расположения здания.
  4. Лежень. Назначение – усиливать обвязку стропильной системы, в том числе и мауэрлата, повышать жесткость всей конструкции.
  5. Мауэрлат. Воспринимает нагрузки от стропильных ног. Делается из бруса или доски толщиной не менее 50 мм.

Устройство шатровой стропильной системы

Устройство шатровой стропильной системы

Популярность

Применение шатровых крыш в наше время получило достаточно большое распространение, их используют не только в частном строительстве, но и при возведении всевозможных современных строений. Так же, применяют для украшения зданий, предназначенных под развлекательные центры или дорогие рестораны. Такая крыша придаёт любой постройке экстравагантность и экзотичность.

На основе шатровой крыши проектируют более сложные строения. В настоящее время в конструктив на основе шатра добавляют в неограниченном количестве щипцовые элементы, слуховые окна и элементы других видов крыши. Врезают части вальмовых крыш, усложняя конструкцию придают ей более красивый и элегантный вид.

Варианты исполнения шатровой крыши

Под названием «шатровая крыша» объединены несколько вариантов кровли, имеющих конструктивные отличия.

Классическая шатровая крыша
Классическая шатровая крыша

Одноуровневая четырёхскатная кровля геометрически является четырёхгранной пирамидой. Двухуровневая крыша является более сложной конструкцией: верхняя часть — пирамида, средняя — куб или параллелограмм, нижняя — усечённая пирамида. Как будто верхушку крыши отрезали от основания и приподняли. Среднюю часть иногда выполняют в виде стеклянного фонаря или отделывают в цвет стен.

Двухуровневая шатровая крыша
Двухуровневая шатровая крыша

Шатровая крыша может иметь не только четыре ската, но быть также и шести-, и восьмискатной. Такая форма больше напоминает конус, чем пирамиду, и наиболее распространена при строительстве беседок с круглым основанием. Самым сложным в реализации такой конструкции является соединение стропил в центре.

Шестискатная крыша
Шестискатная крыша

Стропила крыши из восьми пологих скатов
Стропила крыши из восьми пологих скатов

Не столько эстетически, сколько конструктивно отличаются стропильные системы:

  • висячие;
  • наслонные.

Висячая стропильная система опирается исключительно на стены дома, наслонная имеет опору, расположенную по центру здания и опирающуюся на несущую стену или на специально возведённый внутри дома столб.

Висячие и наслонные стропила
а — конструкция висячих стропил; б — конструкция наслонных стропил; 1 — стропило; 2 — ригель; 3 — затяжка; 4 — стойка; 5 — подкос; 6 — прогон; 7 — лежень

Выбор конструкции зависит от размеров пролёта (8 м — подойдёт висячая система, 12 м — требуется наслонная) и максимальной длины бруса для строительства (при соединении стропильной ноги в длину требуется установка вертикальной опоры).

На практике чаще применяют наслонную систему, как более надёжную и ремонтопригодную. Если в доме отсутствует подходящая несущая стена или столб для опоры, базу можно создать из бруса перевязкой на уровне мауэрлата.

Крыша вальмовая шатровая

Разрабатывая проект крыши для дома или беседки, в первую очередь смотрят на форму коробки постройки. Сомнений нет, что многим специалистам по душе приходится вальмовая конструкция. Однако этот тип кровли подразделяется на несколько видов. Например, для квадратного дома подойдет шатровая крыша, а для прямоугольного – классическая конструкция с коньком. Чтобы не запутаться в разновидностях кровель, давайте возьмем за основу шатровую модель и изучим ее устройство, а также рассмотрим другие варианты конструкций.

Отличие классической вальмовой кровли от шатровой

Четырехскатные крыши между собой объединяет конструкция, напоминающая конверт. Его можно увидеть на фото. Только прямоугольная форма этого конверта определяет вальмовые крыши, а шатровым конструкциям присуща квадратная форма конверта. Однако независимо от того, что форма кровли может быть квадратной или прямоугольно-продолговатой, ее каркас изготовляют из висячих и наслонных стропил.

Рекомендуем:  Горизонтальное бурение своими руками: технология и описание процесса

Шатровая и вальмовая крыши имеют характерные черты отличия:

  • Скаты шатровой конструкции имеют форму равнобедренного треугольника и сходятся сверху в одной точке. Основная черта отличия – отсутствие сверху конька. Его заменяет стоящая по центру опора при использовании наслонных стропил или в случае с висячими фермами – их вершина.
  • Вальмовая конструкция имеет два трапециевидных и два треугольных ската. Такой крыше обязательно присущ конек, где сверху сходятся все скаты.

Иногда вальмовые и шатровые каркасы объединяют при возведении одного дома или дополняют ими другой вид крыши. Один из примеров показан на фото.

Основные схемы и элементы стропильной системы

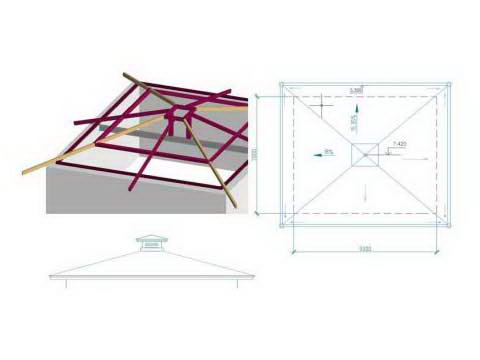

Как мы писали, шатровая крыша геометрически является пирамидой, поэтому все вычисления ведутся, исходя из правил, которые применимы к пирамидам и треугольникам, её составляющим.

Геометрическое изображение шатровой крыши
Геометрическое изображение шатровой крыши

Основные сведения

Шатровая крыша для беседки

Традиционно в состав рассматриваемой крыши входит 4 наклонных ската.

Если основание конструкции имеет форму правильного квадрата, площадь конструкции рассчитывается путем умножения площади одного кровельного ската на 4.

Стропильная система шатровой крыши: принципы сооружения + инструкции

Каркас шатровой крыши

Однако если основание системы имеет вид прямоугольника, то для начала надо определить суммарное значение площадей двух разных прямоугольников, а затем увеличить полученное число в два раза.

Для установления площади кровельного ската, представляющего собой равнобедренный треугольник, необходимо умножить длину основания фигуры на значение ее высоты, а затем увеличить полученное число в два раза.

При выполнении расчетов вам нужно узнать значение площади карнизных свесов, имеющих форму равнобедренных трапеций. Этот расчет выполняется путем умножения высоты фигуры ровно на 50% значения суммы длин оснований трапециевидной фигуры.

Расчет шатровой кровельной системы может выполняться двумя способами. Первый предполагает расчет с использованием значения высоты конька и длины основания кровельной конструкции. В соответствии со вторым методом расчета необходимо учитывать значение длины диагонального стропильного элемента, а также длину периметра основы.

Помимо этого, в процессе расчета необходимо обязательно обращать внимание на параметры разнообразных дополнительных компонентов, входящих в состав кровельной конструкции. К числу таких элементов относятся:

  • диагональные стропильные ноги;
  • лежни;
  • опорные брусья;
  • стойки;
  • мауэрлат и пр.

Необходимые расчеты

Прежде чем отправляться в магазин за требуемыми материалами, ознакомьтесь с порядком выполнения расчетов и составьте проект кровли, подходящий конкретно для вашего случая.

Необходимые инструменты и материалы

Для монтажа шатровой кровли следует приготовить следующие инструменты:

  1. Болгарку.
  2. Пилу ручную и бензиновую.
  3. Электролобзик.
  4. Молоток.
  5. Рубанок.
  6. Электродрель.

Для строительства шатровой крыши рекомендуется использовать древесину только одной породы. Для крепления элементов кровли необходимы гвозди, дюбели, стальные скобы и саморезы. Следует позаботиться и о кровельном материале, выбор которого зависит от предпочтений застройщика и его материальных возможностей.

Расчёт материалов

Чтобы произвести расчёты, нужно обзавестись специальной рейкой для замеров. Её можно соорудить из фанеры шириной в пять сантиметров. Нам понадобятся такие параметры:

  • длина и ширина строения;
  • высота коньковой части.

Сами расчёты не так сложны, как могут показаться на первый взгляд:

  1. Суммарную длину балок мауэрлата вычисляют простым суммированием удвоенной длины и удвоенной ширины основания, если дом имеет прямоугольную форму. Если в основе строения квадрат, то его сторону просто умножают на 4.
  2. Размер центрального стропила находят, применяя теорему Пифагора. Центральное стропило есть не что иное, как гипотенуза прямоугольного треугольника, и её значение можно получить, извлекая квадратный корень из суммы квадратов двух величин (высоты коньковой части и половины стороны дома).При расчётах кровель очень часто используется известная теорема Пифагора
  3. Длину накосного стропила вычисляют аналогичным образом. Разница лишь в том, что стороны прямоугольного треугольника теперь — половина ширины дома и центральное стропило.

Все необходимые параметры шатровой кровли можно рассчитать, обратившись к одному из онлайн-калькуляторов, которые нетрудно найти в интернете.

Основные элементы

Чтобы не путаться в дальнейшем с терминами, назовём основные элементы стропильной системы шатровой крыши, схематично изображенной на рисунке ниже, и привяжем их к геометрическому изображению шатровой крыши в виде пирамиды.

Конструкция с висячими стропилами

  1. Мауэрлат. Основа и опора кровли, особенно в конструкции с висячими стропилами. Располагается по периметру здания (ABCD), опирается на стены или крепится с их наружной стороны. Для устройства мауэрлата используют брус большого сечения.
  2. Накосные стропила. Углы кровли, сходящиеся в центральной точке и образующие пирамиду. На схеме пирамиды (без учёта свесов): AK = DK = CK = BK = Lн. Самые длинные стропильные ноги в конструкции.

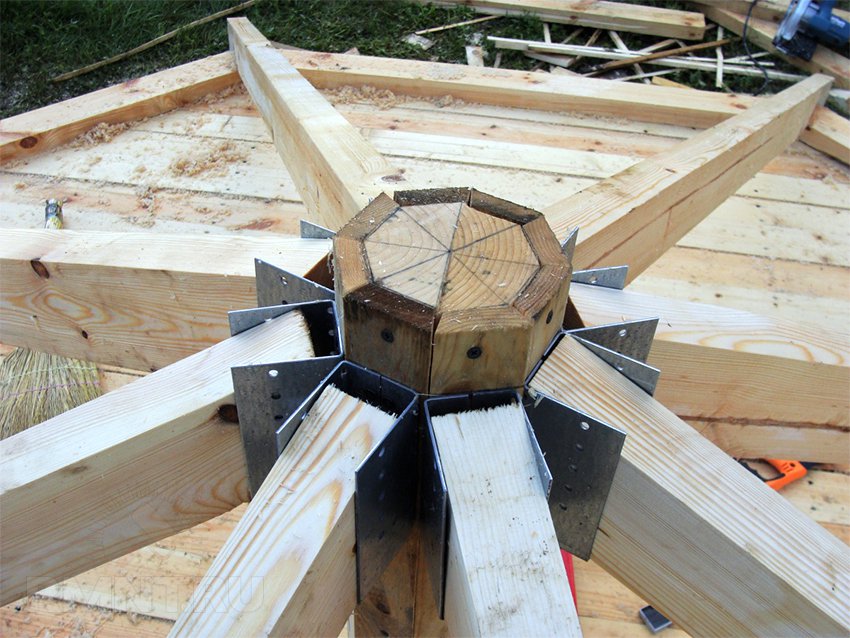

  3. Коньковый узел (К). Самый сложный узел в конструкции для плотника. Если основание дома не квадратное, а конёк образует ребро, шатровая крыша трансформируется в свою «сестру» — вальдовую крышу. В конструкции с наслонными стропилами отрезок KF (H) — центральная опора.
  4. Центральные стропила. Сходятся в коньковом узле с накосными стропилами. Являются высотой каждого ската, который представляет собой равнобедренный треугольник. На схеме пирамиды (без учёта свесов) — отрезок KE, длиной Lц.
  5. Нарожники. Это укороченные стропила, идущие параллельно центральному в обе стороны.

Теперь рассмотри конструкции с наслонными стропилами.

Шатровая наслонная стропильная система
Безригельная конструкция с наслонными стропилами

Наряду с уже обозначенными элементами: накосными (1) и центральными (2) стропилами, а также коньком (3), появляются новые элементы. Центральная опора (стойка) или бабка (4), которая опирается на затяжки (5), связывающие мауэрлат по диагонали. Это вариант выполнения стойки, опирающейся не на кладку, а на элемент стропильной системы.

Наслонные стропила, усиленные ригелями
Наслонные стропила, усиленные ригелями

При отсутствии центральных стропил и для усиления конькового узла с бабкой (2), его дополняют ригели (3), связывающие противоположно размещённые накосные стропила (1) попарно (см. рис. выше).

Пример выполнения расчета

Стропильная система шатровой крыши: принципы сооружения + инструкции

Угол наклона и длина стропил

Чтобы принцип расчета был более понятен, вашему вниманию предлагается простой пример выполнения основных расчетных мероприятий. Исходные данные:

  • габариты дома – 6х6 м;
  • длина диагонального стропила – 521 см;
  • высота конька – 297 см;
  • наклон кровельных скатов – 35 градусов;
  • ширина карнизного свеса – 600 мм.

По первому из упоминавшихся ранее двух способов определите значение высоты кровельного треугольника. Для этого используйте теорему Пифагора, в соответствии с которой для расчета квадрата высоты нужно отнять от значения квадрата длины кровельного ската половину ширины основания, также возведенную в квадрат.

В рассматриваемом примере расчет покажет, что квадрат высоты равен 4,24 м в квадрате. По простой формуле можно определить, что площадь одного треугольного ската будет составлять 12,72 м2.

Ввиду того, что основанием крыши является квадрат со стороной 6 м, рассчитанное значение площади нужно увеличить в 4 раза. В итоге вы определите суммарную площадь кровельных скатов, равную в данном примере 50,88 м2.

Определите площадь карнизного света. Значение длины более короткого основания трапециевидной фигуры вы уже знаете – 6 м. Для установления длины большего основания нужно использовать простейшую форму, актуальную для таких фигур.

Стропильная система шатровой крыши: принципы сооружения + инструкции

Четырехскатная крыша (шатровая)

В соответствии с расчетами длина большего основания составит 704 см, а площадь фигуры в результате будет равняться 4,76 м2.

Чтобы установить суммарную площадь свесов умножьте рассчитанное на предыдущем шаге значение на 4.

В итоге суммарная сумма шатровой кровельной конструкции составит 69,91 м2.

Процесс создания кровли

Слой пирога шатрового кровельного изделия выглядит таким образом:

  1. Стропильный каркас необходим в качестве основы для последующих кровельных работ.
  2. Изначально стелют пароизоляционную пленку. Это необходимо для предотвращения возможного конденсата.
  3. Деревянная обрешетка добавляет прочности всей конструкции и служит основанием для следующих кровельных слоев.
  4. Укладывается утеплительный материал.
  5. Чтобы внешняя влага не могла проникнуть внутрь помещения, следует применить гидроизоляционное покрытие.
  6. После чего выполняется монтаж контрольной обрешетки. Это необходимо для обеспечения вентиляционного зазора, через который будет производиться проветривание крыши. К тому же без контробрешетки не обойтись, поскольку этот слой служит основой для кровельного покрытия.
  7. Затем делается монтаж любого вида кровли, например: гибкая черепица или шифер.
Рекомендуем:  Подключение генератора к сети загородного дома – схемы и все способы

Если соблюдена технология монтажа и все слои выполнены должным образом, то в помещении образуется нормальный микроклимат.

Как сделать шатровую крышу своими руками

Когда все узлы шатровой кровли рассчитаны, разработан проект, приступают к строительным работам:

  • Монтаж начинают с укладки мауэрлата и лежня. Брус располагают по периметру стен, предварительно подложив рубероид. После затяжки гаек на резьбовых анкерах приступают к укладке балок перекрытия. Первый элемент монтируют по центру, а от него идут в противоположные стороны к краям здания.
    Как сделать шатровую крышу: устройство, схема, обрешетка, фото
  • По центру шатровой кровли для конькового узла ставят вертикальную опору, сделанную из бруса. Заготовку используют с размером стенок 150х150 мм. После выставления по уровню брус фиксируют временными укосинами.
    Как сделать шатровую крышу: устройство, схема, обрешетка, фото
  • Дальнейший монтаж предусматривает установку накосных ног. Снизу заготовки крепят к мауэрлату. В верхней части создают коньковый узел. Концы ног монтажными стальными накладками фиксируют к центральной опоре. От конькового узла к мауэрлату натягивают разметочный шнур и по нему устанавливают нарожники. Свесы ног соединяют ветровой доской. Если проект предусматривает, то на этом этапе ставят затяжки и подкосы.
    Как сделать шатровую крышу: устройство, схема, обрешетка, фото
  • Когда каркас шатровой кровли будет готов, на стропила укладывают гидроизоляционный материал. Края полос должны заходить внахлест с запуском 200 мм. Гидроизоляцию к стропилам крепят скобами строительного степлера или тонкими планками и гвоздями. Следующим этапом создается обрешетка.
    Как сделать шатровую крышу: устройство, схема, обрешетка, фото
  • Сверху на обрешетку укладывают кровельное покрытие. Технология зависит от выбранного материала. Важно учесть, что использование больших листов для шатровой кровли не выгодно. Из-за наличия треугольных скатов получается много подрезки. Материал идет в отходы. Для круглой крыши используют гибкую кровлю. Твердым листам невозможно придать форму конуса. Стыки кровли закрывают доборными элементами.

Традиционным завершением шатровой кровли является установка водостоков, проходных элементов для вывода труб из помещения на крышу.

Последовательность действий по изготовлению шатровой крыши

Устанавливать крышу нужно до монтажа потолка. Прежде всего по периметру здания (поверх стенок) следует уложить брус для того, чтобы распределять вес по всему основанию. В качестве бруса можно использовать балку из дерева или металла. Элемент называется мауэрлатом. Его можно закрепить специальными шпильками. Далее нужно выполнить такие действия:

Разметка шатровой крыши.

  1. Первым делом размечается ось по верхней обвязке. Размечать нужно с торцевой части здания.
  2. Далее нужно рассчитать ½ толщины коньковой рейки и отметить место монтажа начального элемента системы стропил.
  3. После этого планку для замера надо приложить к отмеченной линии и разметить место монтажа промежуточной стропильной ноги.
  4. Размещение остальных элементов стропил нужно рассчитывать путем передвижения планки по боковой стенке и разметки местоположения каждой стропильной ноги.
  5. Действия нужно повторить с другими углами.

В процессе подготовки шатровой крыши своими руками надо использовать несколько типов ферм. Это скаты обыкновенной фермы, которые скрепляются в коньке. Дополнительно можно использовать боковые треугольные стропильные ноги. При их установке нужно уделить внимание отсутствию расхождений по длине и наклону данных деталей. Их надо четко выверить для всех сторон. Длину свеса следует выбирать исходя из особенностей постройки. Максимальное значение — 1 м.

Чтобы повысить прочность шатрового сооружения, при установке можно использовать поперечную балку, которая укрепляет центральную стропильную систему.

Монтаж

В начале шатровые конструкции монтируются на земле, собирается каркас: на мауэрлаты укладываются лежни и закрепляются подмостьями. Затем происходит поднятие накосных стропил из противоположных углов и соединение их в коньке. Далее следует прикрепить оставшиеся стропила к узлу. В центре устанавливается вертикальная балка. Что придает конструкции жесткость. Затем монтируются нарожники и стропильные ноги и осуществляется подъем конструкции на крышу. Можно сказать, шатровая крыша готова.

Нюансы конструирования

Устройство шатровой крыши начинают с проведения расчета и создания рабочего проекта. Помочь с этим могут не только архитекторы, но также специальные компьютерные программы. Они вычисляют угол наклона скатов, высоту конькового узла, сечение элементов каркаса.

  1. Первым делом определяют уклон скатов, основываясь на данных строительной климатологии. С помощью специальных карт выясняют к какой из восьми зон снеговой и ветровой нагрузки относится место строительства, и каков рекомендованный угол. Далее следует выбрать кровельное покрытие, а затем удостовериться, что его можно монтировать на скатах с таким углом. Как правило, рулонные материалы используют на пологих крышах, а модульные, листовые на более крутых. Проект четырехскатной шатровой крыши беседки
  2. Также для создания проекта необходимо рассчитать высоту расположения конькового соединения. В ходе вычислений учитывают угол наклона скатов, желаемой высоте потолка в мансардном помещении. Условно, крышу делят напополам, и представляют срез как треугольник с двумя известными углами и стороной, равной ширине дома. После этого Высоту конька вычисляют с помощью тригонометрических формул. Чертеж шатровой крыши
  3. Нельзя обойтись без вычисления суммарной нагрузки на стропильную систему, которая складывается из значений временных (масса снега и обслуживающего крышу человека) и постоянных (вес кровельного пирога, собственно каркаса и перекрытий). Этот параметр в средней полосе России достигает до 380 кг на метр, согласно ему подбирают толщину стропильных ног, мауэрлата, затяжки, стоек.

Проект шатровой крыши для беседки

Крыша шатрового типа способствует рациональному распределению тепла в доме, защищает от дождя, препятствует образованию снежной шапки, а также подходит для ажурной беседки, монументального респектабельного коттеджа!

Вентиляционная система крыши

Из тёплого помещения на чердак очень часто проходят потоки водяного пара, который создаёт конденсат на покрытиях кровли. От конденсата страдают деревянные детали и утеплитель.

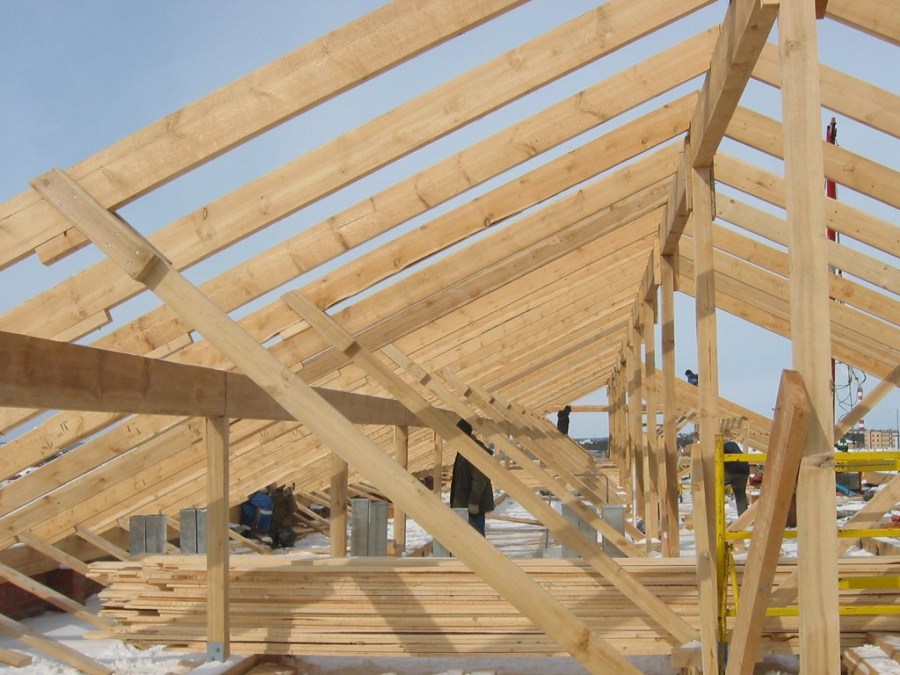

Стропильная система шатровой крыши: принципы сооружения + инструкции

Вентиляцию делают для устранения влаги в стропильной системе и на чердаке.

Водяной пар, который попадает на чердак должен без препятствий выходит через окна и особенные отверстия, которые делают в коньке крыше.

Стропильная система шатровой крыши: принципы сооружения + инструкции

В домах, где используют плоские крыши и мансарды должно быть пространство с вентиляцией.

Стропильная система шатровой крыши: принципы сооружения + инструкции

Советы и рекомендации

Как сделать шатровую крышу: устройство, схема, обрешетка, фото

Чтобы у шатровой кровли возросла прочность к нагрузкам, специалисты рекомендуют предпринять ряд мер:

  • Для усиления углов каркаса на стропилах устанавливают штренгели рядом с мауэрлатом. Элементы делают из бруса. Если надо еще усилить конструкцию, дополнительно создают фермы.
  • Перекрытие с брусом соединяют дополнительными стойками. Элементы помогают равномернее распределить нагрузку.
  • Длинные накосные стропила лучше делать не из бруса, а использовать сдвоенные балки.
  • Надежная обрешетка на шатровой кровле получится, если ее изготовить из бруса сечением 40х40 мм.
  • Все деревянные элементы каркаса крыши обрабатывают пропитками, защищающими древесину от влаги и вредителей.
  • Пиломатериалы с повышенной влажностью для возведения крыши нельзя использовать. Во время высыхания они начнут «играть», искривляться, что приведет к деформации кровли.
  • Элементы обрешетки крепят только перпендикулярно стропильным ногам. Нельзя располагать бруски под уклоном.

Если шатровая кровля возведена по правильным расчетам без допущения ошибок, она прослужит много времени, не требуя ремонта.

Источники
  • https://stroy-podskazka.ru/krysha/shatrovaya-konstrukciya-stropilnyh/
  • https://arbolit.org/materialy-i-instrumenty/vse-o-shatrovoy-kryshe-elementy-stropil-noy-sistemy-montazh-obreshetki-i-uteplenie-krovli.html
  • https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/stropilnaya-shatrovoj.html
  • https://artel48.ru/krovelnye-raboty/skatnaya-krovlya/shatrovaya-krysha-stropilnaya-sistema-i-montazh
  • https://planken.guru/vse-dlya-kryshi-i-krovli/ustroystvo-kryshi/osobennosti-montazha-shatrovoy-kryshi-i-stropilnoy-sistemy.html
  • https://www.rmnt.ru/story/roof/shatrovaja-krysha-svoimi-rukami-chertezhi-raschet-stropilnoy-sistemy.1240158/
  • https://krovlyaikrysha.ru/kryisha-shatrovaya.html
  • https://sdelai-lestnicu.ru/besedka/satrovaa-krysa-svoimi-rukami-ustrojstvo-certezi-foto
  • https://texnotoys.ru/ventilyaciya/piramidalnaya-krysha.html
  • https://bouw.ru/article/kak-sdelat-shatrovuyu-kryshu-ustroystvo-shema-obreshetka-foto
  • https://krovlyakrishi.ru/vidy-krysh/shatrovaya/osobennosti-konstrukcii-i-stropilnoj-sistemy.html
  • http://landshaftdizajn.ru/stropilnaya-sistema/

Понравилась статья? Поделиться с друзьями:
Adblock
detector
