Общие сведения

Некоторые задаются таким вопросом, на что в первую очередь необходимо обращать внимание при выборе стальных ? Ассортимент стальных обогревательных приборов на сегодняшний день очень разнообразный. С одной стороны, есть из чего выбирать, а с другой стороны большой выбор может вызвать чувство растерянности

Стальные радиаторы, в первую очередь, могут отличаться заводом производителем. Также они могут различаться по цветовой гамме, по размерам, по ценовой категории, по размерам или по дизайнерским особенностям. Стальные радиаторы на сегодня являются вполне достойной заменой чугунным радиаторам, которые еще не так давно лидировали по популярности.

Стальной радиатор – это обогревательное устройство, которое являет собой единую панель прямоугольной формы, изготовленной из двух стальных листов. Эти листы сварены между собой и имеют каналы для воды.

Устройство стального радиатора

Отопительные радиаторы из стали не рекомендуется устанавливать в таких помещениях, где наблюдается повышенный уровень влажности, таким образом, для ванной комнаты они никак не подойдут. На сегодняшний день стальные обогревательные приборы можно увидеть не только в частных домах, но также и в магазинах, в офисах, в загородных коттеджах. Это объясняется их невысокой стоимостью, и в то же время, красивым и стильным дизайном.

Перед тем, как определиться с выбором производителя устройства, необходимо узнать, какой метод изготовления использовался. Правильная методика изготовления предполагает производство самого устройства, его окраску, сбор в блоки и упаковку.

Стоимость стальных радиаторов отопления, в первую очередь, зависит от их показателей мощности и размеров. Иногда одни стальные радиаторы, обладающие аналогичными параметрами, стоят дороже, чем другие, только из-за более раскрученного бренда. Поэтому задумайтесь, стоит ли переплачивать лишние деньги. Разумеется, что отечественные приборы будут стоить несколько дешевле, чем те, которые производятся в Европе. А вот по размерам и рабочим параметрам они могут и не отличаться или отличаться, но не существенно.

Классификация и размеры стальных радиаторов

Для того чтобы подобрать наиболее подходящий радиатор, необходимо принять во внимание следующие нюансы:

  • От того, насколько глубоко и низко будет расположен отопительный прибор, зависит более равномерный обогрев всего помещения.
  • Необходимо, чтобы радиатор был оснащен таким элементом, как кран Маевского, так как это сделает возможным стравливание лишнего воздуха из системы. Также желательно, чтобы радиатор был оснащен кранами для прерывания воды. Могут возникнуть непредвиденные аварийные ситуации, и такие краны будут весьма кстати.
  • Если радиатор отопления устанавливается под окном, то его ширина должна быть не меньше, чем 50-70% от ширины оконного проема.
  • Для того чтобы отопительный радиатор был более практичным, можно выбрать такую модель, которая оснащена терморегулятором. Такой элемент может быть как ручным, так и автоматическим.

Требования для установки радиатора отопления

Стальные панельные радиаторы отопления

Это приборы, в которых совмещаются функции радиатора и конвектора. Они выпускаются в виде панелей прямоугольной формы различных размеров.

Радиаторы данного вида обладают максимально простой конструкцией. Основу составляют панели-пластины из профилированной стали, которые соединены при помощи сварки. Внутри панели расположены несколько вертикальных каналов продолговатой формы, по которым циркулирует теплоноситель. Теплоноситель нагревает всю поверхность панели.

Для обеспечения более эффективной теплоотдачи конструкция оснащена рёбрами П-образной формы, выполненные из холоднокатаной тонкой стали. Они устанавливаются к панели с тыльной стороны. За счет этой части конструкции обеспечивается конвекторный обогрев помещения.

Каждый производитель выпускает широкий ассортимент продукции различных типов и размеров. Сегодня на рынке представлены модели следующих размеров:

  • длиной — от 300 до 900 мм;
  • шириной от 400 до 3000 мм;
  • глубина устройства зависит от того, какое количество панелей используется.

Примечание! Одним из основных недостатков панельных радиаторов из стали является их повышенная склонность к загрязнению. Поэтому вместе с приобретением самого радиатора рекомендуется взять грязевые фильтры.


Стальной панельный радиатор под окном.

Существуют приборы с различными вариантами подключения: нижним, боковым и универсальным. Каждый из этих видов подключения обладает своими плюсами. Основным преимуществом нижнего подключения является то, что вся обвязка радиатора скрыта внизу и практически не видна, что не портит интерьер помещения (в отличии от бокового подключения, у которого краны и трубы находятся на виду).

В зависимости от модели, стальные радиаторы панельного типа могут обладать различными характеристиками:

  • Максимальная температура теплоносителя 110-120°C.
  • Рабочее давление: при толщине стенки 1,2 мм — до 9 атмосфер (опрессовочное до 13,5 атм); при толщине 1,4 мм – до 10 атм (опресовочное до 15 атм). Приборы гарантированно разрушаются при давлении 25 атм (согласно заводским испытаниям ОАО НИТИ «Прогресс», производящим радиаторы марки «Prado»). Из-за неспособности выдерживать более высокое давление, не рекомендуется использовать приборы данной группы в многоэтажных домах с центральным отоплением, где присутствуют мощные гидроудары.

В зависимости от комплектации стальные панельные радиаторы отопления подразделяются на несколько типов:


Тип 10.

Тип 10 — однорядный прибор без конвекторных ребер


Тип 11.

Тип 11 — однорядный прибор с конвекторными ребрами


Тип 20.

Тип 20 — двухрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.


Тип 21.

Тип 21 (также его называют 12 типом) — двухрядный прибор с одной панелью конвекторных ребер и решеткой для выхода теплого воздуха.


Тип 22.

Тип 22 — двухрядный прибор с двумя панелями конвекторных ребер и решеткой для выхода теплого воздуха.


Тип 30.

Тип 30 — трехрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.

Тип 33.

Тип 33 — трехрядный прибор с тремя панелями конвекторных ребер и решеткой для выхода теплого воздуха.

Преимущества стальных радиаторов панельного типа

  • Длительный ресурс работы (более 25 лет).
  • Возможность функционирования с любыми котлами.
  • Нет таких жестких ограничений по теплоносителю, которые есть у алюминиевых радиаторов. Уровень рН должен быть в пределах 8,5 – 9,5, жесткость до 7, кислород не более 0,02 мг/кг воды, железо не более 0,5 мг/л., однако в теплоносителе не должно быть агрессивных составляющих.
  • Современные панельные стальные батареи отопления имеют привлекательный внешний вид, они способны не только согревать помещение, но и стать для него настоящим украшением.
  • Установку при желании можно выполнить самостоятельно, в этом нет ничего сложного, все необходимое для монтажа (дюбеля, саморезы, крепеж) присутствует в комплекте поставки. К тому же, практически каждый производитель предлагает инструкции с описанием каждого шага монтажа.

Недостатки

  • Высокая чувствительность панельных моделей к гидроударам в местах сварных швов. Радиатор может лопнуть или деформироваться при опрессовке.

Важно! Неспособность «держать» гидроудары делает невозможным установку стальных панельных радиаторов в многоквартирных домах. В основном их монтируют в частных домах и на дачах.

. Повышенная склонность к коррозии.
Часто лакокрасочное покрытие является не устойчивым и если батарея сделана не качественно, то она начинает шелушиться уже спустя несколько лет эксплуатации.

  • Повышенная склонность к коррозии.
  • Часто лакокрасочное покрытие является не устойчивым и если батарея сделана не качественно, то она начинает шелушиться уже спустя несколько лет эксплуатации.
Рекомендуем:  Лучшие печи 2019 года для русской бани на дровах

Конструкция панельных радиаторов

Радиатор может иметь различную конструкцию и состоять из одной, двух или трех панелей, каждая из которых изготавливается из двух стальных штампованных металлических пластин, сваренных между собой по контуру. При штамповке в пластинах образуются вертикальные каналы, которые будут являться путем для прохождения теплоносителя. Пластины соединяются роликовой сваркой в готовые панели. Если панелей несколько, то они соединяются между собой с помощью патрубков. Чтобы теплоотдача была максимальной, между панелями (или, если она одинарная – то сзади нее) дополнительно могут прикрепляться пластинчатые конвекторы.

Типовая схема внутреннего устройства панельных радиаторов

Если радиатор состоит из нескольких панелей, то часто по боковым сторонам зазоры между ними закрываются решетками-кожухами.

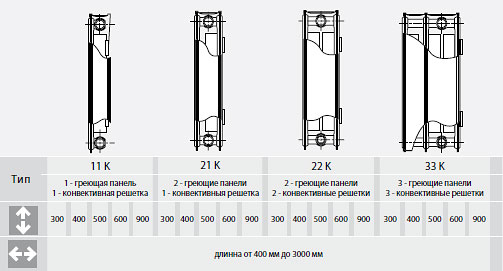

Классификация стальных панельных радиаторов

Существует специальная классификация панельных радиаторов, которая выражается двузначным числом. Это очень удобно, так как по наименованию конкретной модели подобным образом сразу показывается, какое количество панелей и конвекторов составляют общую конструкцию.

Для примера – взгляните на следующую таблицу:

Классификация стандартных по размеру панельных радиаторов.

Длина может изменяться в зависимости от модели.

Тип радиатораМиниатюра — внешний вид в различных проекцияхОписаниеМонтажные габариты выпускаемых моделей
Монтажная высота в мм Монтажная длина в мм Монтажная ширина в мм
10 Однорядный радиатор, не имеющей конвектора и облицовки 305-905 405-3005 63
405-2605
11 Однорядный радиатор с одним конвектором и облицовкой 305-905 405-3005 63
405-2605
12 Двухрядный радиатор с конвектором и облицовкой 305-905 405-3005 66
405-2605
20 Двухрядный радиатор без конвектора с пропускающей воздух решеткой 305-905 405-3005 102
405-2605
21 Двухрядный радиатор, имеющий одним конвектор и закрытый кожух. 305-905 405-3005 102
405-2605
22 Двухрядный радиатор, имеющий два конвектора и облицовку. 305-905 405-3005 102
405-2605
30 Трехрядный радиатор без конвекторов и облицовки 305-905 405-3005 157
405-2605
33 Трехрядный радиатор с тремя конвекторами и облицовкой 305-905 405-3005 157
405-2605

Понятно, что от конструкции радиатора напрямую зависят функциональные возможности и теплоотдача. Например, тип 10, в связи с отсутствием конвекторов, способен только к прямой теплопередаче от поверхности и, в какой-то степени, к тепловому излучению. А вот установленные на панелях конвекторы способствуют созданию мощных конвекционных восходящих потоков разогретого воздуха, и помещение прогревается значительно быстрее и эффективнее.

При выборе подобных радиаторов нужно учесть ещё несколько моментов:

  • Верхний критический температурныйпредел для теплоносителя, предусмотренный для панельных радиаторов, не более 110 градусов. При стабильной стандартной температуре в центральной отопительной системе в 70 градусов, батареи прослужат длительный срок.
  • Рабочее давление должно быть не более 1,0 МПа (10 бар), иначе конструкция может не выдержать и дать течь. В центральной системе отопления рабочим обычно является давление 9 бар, но если случаются гидроудары, то не исключены скачки до 11÷12 бар, а это уже становится опасным для панельных радиаторов. Давление при проведении заводских испытаний — 1,3 МПа (13 бар) — это максимально возможное давление для панельных радиаторов.

Мощность и размеры радиаторов

Производители предусмотрели различные весьма внушительный размерный диапазон для панельных радиаторов, как в высоту, так и в ширину, поэтому их можно подобрать под любую нишу в стене, под любое окно, или просто на стену – под любой стиль интерьера. Практически плоский или же имеющий определенную толщину корпус может иметь высоту от 300 до 900 мм, а длину от 400 до 3000 мм.

Мощность радиатора зависит и от его конструкции, и от размера

Учитывая место установки и желаемую мощность, которая должна быть выбрана в зависимости от обогреваемой площади, выбираются нужные модели радиаторов и их количество.

Для примера — таблица мощности самых востребованных типов радиаторов, в зависимости от их размеров:

 VKO 11 — одна греющая панель
+ один конвекторный элементVKO 21s — две греющие панели
+ один конвекторный элементVKO 22 — две греющие панели
+ два конвекторных элемента
Высота в мм 300 450 500 600 300 450 500 600 300 450 500 600
Длина в мм Мощность радиаторов Вт
400 265 382 420 495 370 513 559 650 476 656 715 832
600 398 574 630 742 555 770 839 976 714 984 1072 1247
800 531 765 840 989 740 1026 1119 1301 952 1312 1430 1663
1000 663 956 1051 1236 925 1283 1398 1626 1190 1641 1787 2079
1200 796 1147 1261 1484 1110 1539 1678 1951 1428 1969 2145 2495
1400 929 1338 1471 1731 1295 1796 1958 2277 1666 2297 2502 2910
1600 1061 1529 1681 1978 1480 2052 2237 2602 1904 2625 2860 3326
1800 1194 1721 1891 2225 1665 2309 2517 2927 2142 2953 3217 3742
2000 1327 1912 2101 2473 1850 2566 2797 3252 2380 3281 3575 4158
3000 1990 2868 3152 3709 2774 3848 4195 4878 3570 4922 5362 6236

А какую тепловую мощность радиаторов необходимо обеспечить для конкретного помещения, в зависимости от его площади и от специфических особенностей дома – в специальной статье нашего портала.

Кроме того, можно воспользоваться специальным калькулятором, который разработан специально для подсчета требуемой тепловой мощности радиаторов:

Способы подключения радиаторов

Панельные радиаторы могут быть врезаны в контур боковым или нижним подключением — это зависит от конструкции выбранной модели. Поэтому это обстоятельство также нужно предусмотреть при приобретении батарей.

Примерная схема установки с нижним подключением

Боковое подключение может выполняться с левой или правой стороны панели, и сам процесс соединения батареи и трубы контура осуществляется достаточно легко.

Более универсальными считаются радиаторы с нижним подключением, так как они снабжены термостатическим регулятором, который дает возможность устанавливать в помещении определенную температуру.

Термостатические регуляторы при разных способах подключения

Кроме этого, если планируется установка батарей с подключением снизу, трубы отопительной системы могут быть спрятаны в стену.

Боковое соединение радиатора с трубой, дополненное термостатом

Маркируются панельные радиаторы, подключающиеся снизу, значком «V», и имеют более высокую стоимость, нежели те, которые подключаются с одной из сторон батареи.

Комплектация и способы монтажа

Панельные батареи, имеющие боковое подключение, не нуждаются в комплектации, у них уже есть в наличии внутренняя резьба, в которую можно вмонтировать трубу или кран. Но, несмотря на это, их, как правило, продаю с заглушками и краном Маевского.

Радиаторы с нижним подключением в своей конструкции имеют два патрубка и розетку, поэтому для их монтажа дополнительная комплектация не нужна

Что же касается стандартных устройств с базовой установкой, то во время их приобретения важно проверить, чтобы в коробке имелся напольный крепёж, ручной воздухоотводчик и заглушка. Независимо от вида радиатора, во время его подключения не обойтись без шаровых кранов и специальных регулирующих вентилей

Благодаря этим деталям происходит регулировка потока.

Во время установки батарей с нижним подключением также используют мультифлексы или отдельные запорные узлы.


Мультифлексы бывают как угловыми, так и прямыми. Они напрямую стыкуются с радиатором и трубопроводом, изготовленным из различного материала. Благодаря этим аксессуарам прибор можно снимать, оставляя при этом станцию в рабочем состоянии. Что же касается способов монтажа, то они определяются индивидуально, учитывая материал труб. Для полипропиленовых труб хорошо подходят шаровые краны, и крепёж осуществляется при помощи сварки. Если же трубопровод металлопластиковый, то нужно учесть, что в нем могут иметься прессовые или фитинговые трубы.

Рекомендуем:  Теплый водяной пол

Первый вид просто скручивают гайками, а второй сдавливают специальными клещами. Помимо этого, радиатор можно также подключить с помощью клапанов с евро конусом.Обычно процесс монтажа не занимает много времени. Вначале разбирают кран, затем штуцер с накидной гайкой вворачивается в батарею и стыкуется. Чтобы выполнить работу качественно, нужно иметь под рукой специальный ключ для американки. По окончанию установки все резьбовые соединения необходимо уплотнить прокладкой.


Важнейшие характеристики стальных радиаторов

Теплоотдача

С отдачей тепла дела обстоят совсем неплохо – показатель теплоотдачи варьируется от 1200 до 1800 ватт и даже более. Зависит этот параметр от габаритов радиатора, его марки и типа конкретной модели. Заметим, что большим плюсом данных приборов является малая инерционность. Они очень быстро нагреваются и начинают отдавать тепло помещению.

Сам процесс отдачи тепла у них происходит двумя путями — это непосредственное излучение тепла и передача тепла путем конвекции.

Рабочее давление

Максимальное рабочее давление у данного вида радиаторов колеблется в пределах от 6 до 10 атмосфер для пластинчатых радиаторов. Этот параметр ограничен из-за такого свойства стали, как пластичность. Впрочем, радиаторы трубчатого типа могут выдержать большее давление – от 8 до 15 атмосфер. Все это означает, то, что стальные радиаторы не могут использоваться в системах централизованного отопления. Они не смогут выдержать давления центральной теплосети.

Качество теплоносителя

Важной деталью является то, насколько «нежным» будет радиатор относительно качества теплоносителя. Для стали это настоящий камень преткновения – ведь она так легко ржавеет при соприкосновении воздуха с водой. Однако изготовители не сдаются – они стараются преодолеть эту проблему. Наносят специальные внутренние покрытия для защиты. Но, к сожалению, борьба эта часто заканчивается победой коррозии. Поэтому радиаторы из стали лучше не ставить в квартире многоэтажного дома. Летом воду сольют, и ржавчина начнет есть радиаторы.

Температура теплоносителя

Максимальная температура горячей воды, которую могут выдержать стальные батареи – от 110 до 120 градусов.

Межосевое расстояние.

Стальные радиаторы могут иметь как боковое так и нижнее подключение. Межосевое расстояние важно для радиаторов именно с боковым подключением. Оно определяет на каком расстоянии верхний коллектор находится от нижнего. Это необходимо учитывать при монтаже радиатора. Стальные панельные радиаторы в зависимости от модели, типа и производителя могут иметь межосевое расстояние равное высоте радиатора минус 50 — 70 см. У трубчатых стальных радиаторов межосевое расстояние колеблется п в пределах от 120 мм до 2930 мм.

Габаритные размеры

Теперь пару слов можно сказать о внешних параметрах, в частности, о размерах. По длине радиаторы панельного типа могут достигать 3-х метров, высота их – от 20 до 90 сантиметров. Трубчатый радиатор можно сделать практически любой длины, а глубина его ограничена размером 22,5 сантиметрами. Высота варьируется от 19 до 300 сантиметров.

Толщина стали.

На этот показатель мало кто обращает внимания, однако производители для изготовления стальных радиаторов используют сталь различной толщины. Данный показатель может изменяться от 1,15 до 1,25 мм. Понятно, что чем толще сталь тем лучше.

Долговечность

Благодаря материалу изготовления – прочной и надежной стали – эти радиаторы способны прожить долгую жизнь, не подводя своих хозяев. Особенно хорошо служат качественные изделия с толстыми стенками (0,12-0,15 сантиметра), выпускаемые надежными и ответственными за свою продукцию брендами.

Удобство монтажа

Монтаж данных отопительных приборов не очень сложен. Причем очень удобно, что есть возможность выбрать радиатор панельного типа с подключением как сбоку, так и снизу. В последнем случае и трубы могут быть спрятаны под полом, и датчик температуры подключен сразу к радиатору. А панели самого радиатора могут быть соединены последовательно или параллельно – в продаже можно встретить оба вида моделей.

Радиатор панельного типа с нижней системой подключения.

Как выбрать панельные радиаторы отопления

Многим покупателям может показаться, что предлагаемые на рынке панельные радиаторы отопления очень похожи. На самом деле они имеют немало различий. Прежде чем сделать выбор, следует обратить должное внимание на следующие их особенности:

  • Маркировка
  • Число панелей
  • Метод подключения
  • Производительность
  • Комплект

Стальные панельные или трубчатые радиаторы

Панельные стальные радиаторы

Конструкция представляет собой панель, наполненную теплоносителем, и гофрированный металлический лист, соприкасающийся с ней, для ускоренного отведения тепла (лист металла увеличивает площадь теплоотдачи). Устройство работает двумя способами, совмещая их. Тепло от панели отдается окружающему воздуху, а его проход через оребрение запускает естественную конвекцию в помещении.

Стальной панельный радиатор отопления в разрезе.

Это позволяет быстрее нагреть комнату, но содействует большему передвижению пыли. Конструктивно такие радиаторы могут иметь одну панель и один ряд оребрения, по две единицы каждого элемента или по три, что обозначается типом 11, 22 или 33. Встречаются иные комбинации этой системы: 10, 20, 21, 30, 31 или 32. Чем больше количество панелей с горячим теплоносителем, тем лучше теплообмен. Увеличение оребрения повышает силу конвекции горячего воздуха.


Панельный радиатор — тип 11.


Панельный радиатор — тип 22.


Панельный радиатор — тип 33.

Плюсы стальных радиаторов панельного типа

  • малый вес;
  • хорошая теплоотдача;
  • доступная стоимость.

Минусы стальных радиаторов панельного типа

  • невысокую устойчивость к ударам гидравлического давления;
  • низкую инерционность (быстро остывают после отключения котла);
  • появление пыли в воздухе от конвекции.

Трубчатые стальные радиаторы

Эта категория визуально похожа на чугунные батареи, но поскольку здесь толщина стенок 1.2-1.5 мм, то они получаются гораздо тоньше и эстетичнее, в отличие от громоздких радиаторов из тяжелого металла. В основе конструкции находится нижний и верхний коллектор, соединенный вертикальными стальными трубами. Их может быть две, три или четыре в каждой секции, что увеличивает объем теплоносителя и площадь для теплообмена.

Стальной трубчатый радиатор.

Часто конструкцию можно расширить за счет добавления дополнительных секций, если нынешнего количества окажется недостаточно для обогрева конкретного помещения. В панельных типах такого сделать нельзя. Такой тип батарей не создает сильную конвекцию.

Плюсы трубчатых стальных радиаторов

  • устойчивость к гидроударам;
  • длительный срок службы;
  • более привлекательный вид;
  • меньшая глубина корпуса;
  • возможность доращивания или укорачивания.

Минусы трубчатых стальных радиаторов

  • более высокую стоимость;
  • увеличенный вес;
  • могут потечь между секциями.

Маркировка

Всю основную информацию о предлагаемых на рынке радиаторах панельного типа можно узнать, если посмотреть на маркировку. Она, как правило, содержит в себе следующие обозначения:

  • Первая цифра – количество панелей
  • Вторая цифра – количество плоскостей, содержащих ребра
  • маркировка

  • Первая буква названия (С – Purmo, I – Integral, К – Kompakt и т. д.)
  • Обозначение типа подключения к трубной магистрали (C – боковое, V – нижнее)

Многие производители стремятся указать дополнительную полезную информацию, среди которой высота и длина панелей.

Количество панелей

Количество панелей – очень важный показатель, так как он в первую очередь влияет на мощность изделия. Распространение получили радиаторы трех типов:

  • С одной панелью (толщина – около 6 см)
  • С двумя панелями (толщина – 10-14 см)
  • С тремя панелями (толщина – 15-18 см)

ребра радиаторов

Если сравнивать все три типа панельных радиаторов одинаковой мощности, больше всех тепла в помещение отдадут однопанельные изделия. Причина кроется в том, что обе их поверхности активно взаимодействую с окружающими воздушными потоками. Также они требуют гораздо меньше свободного пространства под подоконником.

Рекомендуем:  Пеллетная печь: печка на пеллетах автоматическая, пеллетный котел с водяным контуром, отопительная печка длительного горения

Двухпанельные радиаторы, как правило, мощнее однопанельных. Однако различается данная характеристика примерно в 1.7 раз. Дело в том, что мощность дополнительной панели, как правило, составляет всего 65-70% от лицевой.

Трехпанельные приборы отопления наиболее мощные, но при этом самые большие. В частных домах или квартирах, как правило, они не устанавливаются, так как характеризуются большим гидростатическим сопротивлением

Пример расчета необходимой мощности радиатора

Чтобы не прогадать с эффективностью отопления, важно заранее высчитать, какой мощности должен быть радиатор, чтобы этого хватило на обогрев конкретного помещения.

Приведем формулу расчета:

P=V*B*40+To+Tд.

Разберемся в представленных значениях:

  • P — это мощность радиатора, которую нам необходимо определить, подставляя другие величины.
  • V — площадь помещения.
  • B — высота потолков в комнате.
  • 40 кВт — примерная мощность отопления, необходимая для обогрева 1 м³.
  • То — неизбежные потери тепла на окнах, где один стандартный проем забирает около 100 Вт.
  • Тд — аналогичные потери, происходящие на дверях. На одной створке может теряться до 150-200 Вт.

Теперь считаем. Есть спальня с площадью 15 м², в которой одно стандартное окно и одна дверь. Какой радиатор купить для такой комнаты?

15 м²*2.5 м (высота потолков)*40+100+200=1800 Вт. Именно с такой минимальной мощностью необходимо искать радиатор среди панельных или трубчатых вариантов. Если точного значения нет, то выбор отдают в пользу большего.

Почему так важна сертификация радиаторов

Независимо от места покупки товара, будь то интернет-магазин, торговый центр или рынок, важно проверить сертификат. Его можно попросить у продавца-консультанта или ознакомиться на страничке с описанием. Наличие сертификата означает, что изделие соответствует ГОСТ, а его заявленные характеристики настоящие.

С лета 2018 года прохождение сертификации стало обязательным для этой категории продукции, поэтому его отсутствие сразу должно отпугнуть от подозрительного товара, хоть и под именитым брендом.

При сертификации радиаторов проверяется:

  • соответствие заявленной теплоотдаче по мощности;
  • толщина стальных стенок (должна быть не менее 1.2 мм);
  • выдерживание номинального и максимального давления.

Какие производители достойны доверия

Сегодня на рынке можно увидеть множество панельных радиаторов отопления как отечественных, так и зарубежных марок.

Наиболее востребована продукция следующих компаний:

Kermi

Приборы этого бренда отличает высокое качество и уникальное лаковое покрытие, сделанное по особой рецептуре. Они могут использоваться как в одно- , так и в двухтрубной системе отопления.

Имеют нижнее подключение. Оснащены режимом сбережения энергии. В производстве применяется новейшая технология Therm X2.

De’Longh

Оборудование данной марки приятно поражает своими характеристиками – оно может выдержать давление до 8,7 бар и температуру до 110 градусов по Цельсию.

Изделия линейки «Standart» имеют боковое подключение, а «Universal» — нижнее, причём они оснащены температурным регулятором.









Purmo

Радиаторы Purmo производят из высококачественной стали холодного проката. Цветовое решение – белый тон. Предел по температуре — 95°С, по давлению – 10 бар.

Korado

Фирма выпускает батареи как с 1, так и с 2 и 3 панелями. Широкий ассортимент расцветок, 10 типов дизайна, небольшой объём теплоносителя, удобство кронштейнов – это малая часть достоинств приборов Korado.

В заключение отметим, что на каком бы производителе вы бы не остановились, важно грамотно осуществить подключение отопительного оборудования, ничего не перепутать при установке патрубков и кранов, и удостовериться, что выбранный прибор способен выдержать давление отопительной системы.

Daylux

Турецкие батареи отопления Daylux обладают наилучшими потребительскими качествами. Производственные мощности обеспечивают возможность производить большой ассортимент продукции и постоянное наличие всех типов, высот и способов подключения батарей.

Турецкие радиаторы отопления Дэйлюкс имеют ряд преимуществ:

  • Во-первых, компания производит свои модели только из холоднокатаной листовой стали высокого качества. Применение современных технологий обеспечивает качество соединений сварки, которые являются основой долгого срока службы батарей.
  • Во-вторых, несколько этапов покраски делают защиту от ржавления надёжной и обеспечивают гладкую поверхность. Применяется метод Катафореза.
  • В-третьих, выпускаемая продукция имеет широкий номенклатурный ряд и два вида подключения (сбоку и снизу).
  • Батареи обладают низкой тепловой инерционностью. Они компактны и при этом характеризуются высокой теплоотдачей.

Pekpan

Pekpan – это турецкая компания, начавшая свою историю и выпуск батарей отопления с 1972 года. Уже к середине восьмидесятых производитель стал лидером в области выпуска приборов отопления для дома.

Турецкие радиаторы отопления Пекпан стальные имеют деления на типы 11, 21, 22, 33. Поэтому без проблем можно подобрать батарею под любую площадь.

Обогревательные устройства отлично подходят для загородного дома. Стальные батареи имеют особенный привлекательный дизайн, их монтаж не вызывает сложностей. Могут быть с боковым подключением, с нижним. Радиаторы функционируют без сбоев в системах с принудительной циркуляцией теплоносителя.

Радиаторы отопления Pekpan 22

Стальные панельные радиаторы отопления Pekpan тип 22

Viadrus

Чешские чугунные радиаторы отопления Viadrus стали известны в 1890 году. Компания стабильно развивается и совершенствуется, поэтому вместе со своей продукцией занимает лидирующие позиции на рынке теплотехники.

Радиатор чугунный Viadrus BOHEMIA ретро

Радиатор чугунный Viadrus BOHEMIA

Чешские чугунные радиаторы отопления отличаются долговечностью, устойчивостью к коррозии, что особенно важно для центрального отопления. Устройства имеют разнообразный дизайн секций, долго держат накопленное тепло после отключения источника тепла.

Обогревательные батареи Виадрус созданы для отопительных систем с естественной и принудительной циркуляцией теплоносителя с температурой до 130 °С и максимальным избыточным давлением 16 атм.

В модельном ряду радиаторов компании можно увидеть серии «Термо», «Стиль», «Калор 3», «Калор», «Богемия», «Диана», «Хеллас», «Атена», «Виндсор».

Популярностью у потребителей пользуются также немецкие и итальянские радиаторы отопления.

Lammin

Компания Lammin является ведущим поставщиком инженерного оборудования для систем водоснабжения и отопления. В переводе с финского языка lammin означает «тёплый».

Основным направлением производства фирмы являются радиаторы отопления Lammin. Отзывы об обогревательных батареях в основном хорошие. Пользователи отмечают их надёжность, хорошую стойкость к коррозии и рациональное соотношение цены и качества.

Радиаторы имеют высокотехнологичную окраску. При производстве используется двухступенчатая технология покраски с применением специальной технологии подготовки поверхности. Первый слой краски наносится способом анафореза, второй – напылением эпоксидной эмали высокого качества на основе полиэстера. Применяется белый цвет RAL 9016.

Радиаторы отопления Ламмин из Финляндии имеют уникальный состав сплава, что говорит о высокой прочности обогревательных батарей и их долгом сроке службы. Они имеют большую теплоотдачу, так как в них всё сконструировано таким образом, чтобы у конструкции была возможность переработать максимальное количество энергии теплоносителя для отопления дома. Каждая секция батареи компании имеет вес, который нужен для полной теплоотдачи и мощности потока тепла.

Внутренние поверхности радиаторов покрыты цирконием, который защищает конструкцию от коррозии и благоприятствует длительному сроку эксплуатации без аварий.

Алюминиевый радиатор отопления Lammin PREMIUM AL

Алюминиевый радиатор Lammin PREMIUM AL

В ассортименте батарей компании Ламмин можно найти алюминиевые отопительные радиаторы наименований:

  • Lammin Premium AL-500-100;
  • Lammin Premium AL-500;
  • Lammin Premium AL-350;
  • Lammin ECO AL-500;
  • Lammin ECO AL-350.

Биметаллические радиаторы отопления наименований Lammin Premium BM-500, Lammin Premium BM-350, Lammin ECO AL-500-100, Lammin ECO BM-500, Lammin ECO BM-350.

Подведение итогов

Панельные отопители сильно отличаются от всем привычного секционного радиатора отопления. Такие отопительные приборы выглядят стильно и неплохо смотрятся в любом интерьере, а возможность нижнего подключения дорогого стоит.

Что касается того, какие панельные радиаторы отопления лучше, то посоветовать можно выбирать модели с внутренним оребрением, в них передача тепловой энергии будет выполняться 2 путями.

Источники

  • https://www.tproekt.com/stalnye-panelnye-radiatory-raznovidnosti-i-preimusestva-ispolzovania-sovety-po-ustanovke/
  • https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/panelnye-radiatory-otopleniya.html
  • https://srbu.ru/otoplenie/126-stalnye-radiatory-otopleniya-tekhnicheskie-kharakteristiki.html
  • https://v-teplo.ru/panelnie-radiatori-otopleniya.html
  • https://srbu.ru/otoplenie/1748-luchshie-stalnye-radiatory-otopleniya.html
  • https://otopleniehouse.ru/panelnye-radiatory-otopleniya/
  • https://teplofan.ru/obogrevateli/radiatory/proizvoditeli-iz-finlyandii-chehii-i-turcii
  • https://gidroguru.com/otoplenie/otopit-pribory/radiatory/2909-panelnye-radiatory

[свернуть]
