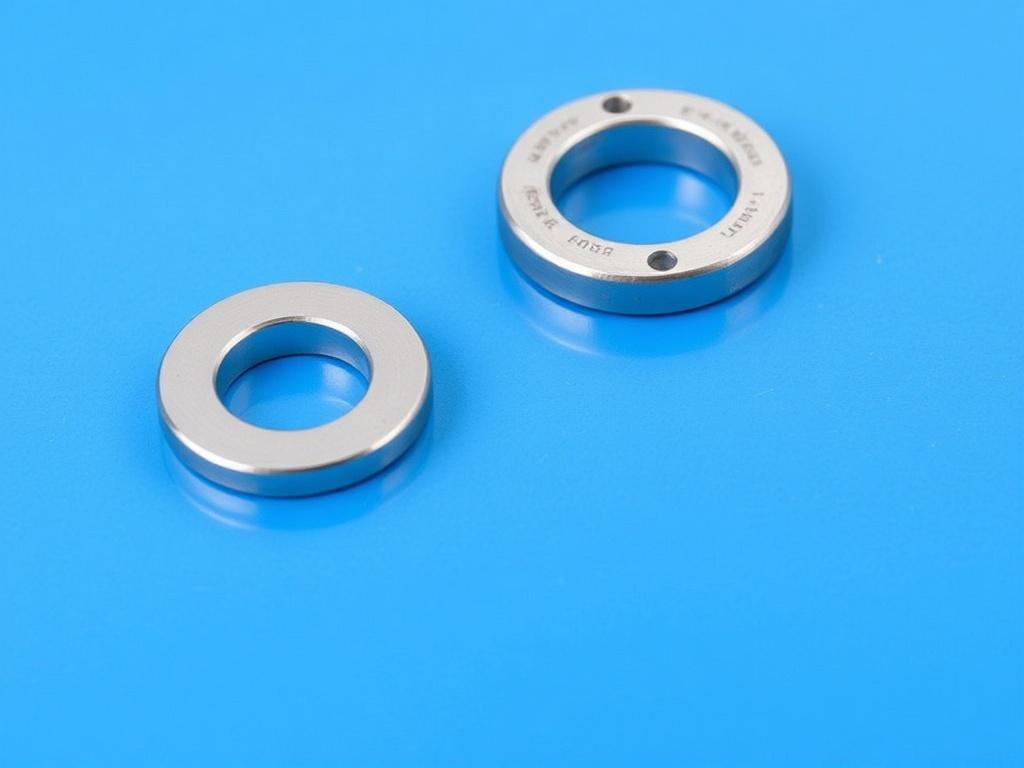

Кажется, что стопорная шайба — это мелочь, едва заметный кусочек металла между гайкой и деталью. Но именно такие мелочи часто решают судьбу узла: будет ли болт сами-раскрутится или прослужит годы. В этой статье разберёмся, какие бывают стопорные шайбы, почему они работают и как выбрать правильную шайбу для конкретной задачи.
Я постараюсь объяснить просто и без занудства: что важно учитывать при выборе, как правильно ставить шайбы, в каких ситуациях они бессильны и чем их можно заменить. Текст живой, с примерами и практическими советами — чтобы вы могли применить их сразу на практике. На сайте https://gratex.by/shajba вы подробнее узнаете о стопорных шайбах.
Что такое стопорная шайба и зачем она нужна
Стопорная шайба — это элемент крепёжного соединения, который предотвращает самопроизвольное раскручивание болта или гайки. Простая идея: шайба создаёт дополнительное сопротивление вращению или механически блокирует деталь. В зависимости от конструкции её эффект достигается трением, деформацией металла или механическим зацеплением за поверхность.
Важно понимать разницу между функциями. Некоторые шайбы действуют как пружина — поддерживают натяжение и компенсируют микропульсации. Другие — механически зацепляются за прилегающие поверхности и не дают гайке провернуться. Зная принцип работы, легче выбрать правильный тип для конкретной нагрузки и условий эксплуатации.
Типы стопорных шайб и как они работают
Шайбы различаются по форме и принципу действия. Ниже — обзор самых распространённых вариантов с объяснением, где они полезны и какие у них ограничения.
Гровер (витая) — классика против вибрации
Гровер представляет собой витую кольцевую шайбу со срезом. При затяжке она несколько врезается в металл фланца и в резьбу, создавая пружинящее усилие и увеличивая трение. Это помогает удерживать предварительную натяжку болта при вибрации.
Гровер простая и недорогая, но не всегда эффективна: на гладких или тонких материалах сила зацепления снижена, а многократное использование ухудшает характеристики. Для критичных соединений лучше выбирать более надёжные способы фиксации.
Зубчатые (внешние и внутренние) — зацепление за поверхность
Зубчатые шайбы имеют мелкие зазубрины по краю (внешние) или в отверстии (внутренние). При затяжке зубцы врезаются в поверхность детали, предотвращая проворачивание гайки. Такой тип эффективен на тонких листах и при статических нагрузках.
Минус — риск повреждения декоративных поверхностей и меньшая пригодность для материалов с низкой твёрдостью. Также сцепление зависит от состояния поверхности: краска или смазка снижают эффект.
Конические (шайбы Белвилля) — для больших нагрузок
Коническая шайба создает упругую область между гайкой и деталью, действуя как пружина. Она сохраняет натяжение даже при температурных деформациях и ползучести металла, поэтому часто используется в ответственных узлах.
Белвилль эффективна там, где важна стабильность натяжения при перепадах температуры или при длительной работе. Но для фиксации от вращения её применяют в сочетании с другими средствами.
Шайбы с лапкой (флажковые, табличные) — механическая блокировка
Это шайбы с одной или несколькими загнутыми «лапками», которые после затяжки сгибают под гайку или в прорезь на валу. Они создают явную механическую блокировку и подходят для узлов, где нужно визуально фиксировать положение гайки.
Такие шайбы удобны в ремонте и обслуживании: их легко установить и снять, но они требуют наличия подходящей поверхности или посадочного места для лапки.
Специальные — клиновые и клинообразные системы
Современные клиновые системы, например шайбы с принципом «клин-в-паз», обеспечивают стабильную фиксацию даже при сильной вибрации и ударных нагрузках. Они дороже стандартных, но незаменимы в промышленности и авиации, где ошибка недопустима.
Такие решения предъявляют повышенные требования к поверхности и точности посадки, поэтому чаще применяются в серийных изделиях и узлах с контролем качества.
Материалы и покрытия: что важно учитывать
Выбор материала определяет коррозионную стойкость, упругость и термостойкость шайбы. Чаще всего применяют пружинную сталь, нержавеющую сталь, иногда латунь или бронзу для электрических контактов и антикоррозионных задач.
Покрытия — цинковое гальваническое, фосфатирование, пассивация для нержавеющих изделий — защищают от коррозии. В агрессивной среде стоит выбирать нержавейку или специальные покрытия. Если шайба контактирует с металлической поверхностью, обращайте внимание на возможное электрохимическое воздействие между разнородными металлами.
Как выбрать стопорную шайбу: практические критерии
Неправильный выбор — частая причина неудач. Вот краткий чек‑лист, который поможет принять решение.
- Нагрузка и тип: статическая или динамическая.
- Уровень вибрации и ударов.
- Материал сопрягаемых деталей и среда (влажность, агрессивность, температура).
- Требования к повторному обслуживанию и демонтажу.
- Совместимость с размерами болта и нормами затяжки.
Комбинируйте критерии. Например, для ответственного узла с вибрацией и коррозией лучшим выбором будет нержавеющая коническая шайба в сочетании с фиксирующей гайкой или клиновой системой.
Сравнительная таблица основных типов
| Тип | Принцип действия | Плюсы | Минусы | Типичные применения |
|---|---|---|---|---|
| Гровер (витая) | Пружинящее усилие, повышенное трение | Дешёвая, простая | Снижение эффективности при многократном использовании | Общая механика, бытовая техника |
| Зубчатая | Зацепление зубцов с поверхностью | Хороша на тонких листах | Может повредить поверхность | Электрощитки, тонкие корпуса |
| Коническая (Белвилль) | Упругая поддержка натяжения | Стабильна при температурных изменениях | Не блокирует вращение сама по себе | Механизмы с температурными нагрузками |
| Шайба с лапкой | Механическая блокировка лапкой | Надёжная фиксация, наглядна | Требует посадочного места | Редко обслуживаемые узлы, электрооборудование |
| Клиновые (специальные) | Клин-эффект, высокая устойчивость к вибрации | Максимальная надёжность | Дороги, требуют точности | Авиация, промышленное оборудование |
Правильный монтаж: простые правила и ошибки
Даже лучшая шайба не поможет, если её установили неправильно. Ниже — последовательность действий, которую стоит соблюдать при монтаже.
- Очистите контактные поверхности от грязи, краски, смазки.
- Подберите шайбу по внутреннему диаметру к резьбе болта — она должна садиться свободно, но без люфта.
- При необходимости используйте контрольный инструмент: динамометрический ключ для достижения заданного момента затяжки.
- Если шайба рассчитана на деформацию (гровер, зубчатая), не пытайтесь переиспользовать её слишком много раз.
- Комбинируйте меры: в ответственных узлах применяйте шайбу вместе с фиксирующей гайкой или смазкой-фикcатором.
Типичные ошибки: установка на грязную поверхность, использование изношенной шайбы, пренебрежение рекомендациями по моменту затяжки. Любая из этих ошибок снижает эффективность фиксации.
Когда шайба не справится — альтернативы и сочетания
Иногда стопорная шайба — не лучший выбор. Для критичных соединений используют альтернативы или комбинируют методы для надёжности.
К ним относятся: высокопрочные стопорные гайки, контргайки, фиксирующие клеи на основе анаэробных смол, шплинты с прорезной гайкой и проволочная фиксация, а также специализированные клиновые шайбы. Каждый метод имеет свои преимущества и ограничения: например, клей обеспечивает постоянную фиксацию, но затрудняет демонтаж.
Проблемы и как их решать
Самые частые проблемы — это повреждение резьбы, коррозия и потеря натяжения. Если гайка периодически раскручивается, проверьте поверхность: часто причина в грязи или несоответствии материала шайбы и детали.
Если шайба деформируется или ломается, используйте более прочный материал или другой тип шайбы. При коррозии замените материал на нержавеющую сталь или примените подходящее покрытие. Для предотвращения ползучести металла используйте конические шайбы или комбинируйте шайбу с фиксирующим клеем.
Где применяют стопорные шайбы: несколько живых примеров
В автомобилях они встречаются в подвеске, на креплениях двигателя и в узлах, где возможна вибрация. В электронике применяют зубчатые шайбы для защиты от прокручивания мелких креплений в металлических корпусах. В машиностроении — сочетание конических и клиновых систем в ответственных соединениях.
Даже в мебели стопорные шайбы помогают избежать расшатывания болтов при нагрузках и длительном использовании. Применение зависит не столько от масштаба, сколько от необходимости сохранить натяжение и защититься от вибрации.
Экономика: стоит ли переплачивать за «специальную» шайбу
Бюджетные гроверы и зубчатые шайбы дешевы и подходят для бытовых задач. На производстве, где отказ дорого обходится, целесообразно инвестировать в более дорогие клиновые или конические решения. Учтите затраты на обслуживание: дешёвая шайба, которая требует частой проверки и замены, может стоить дороже в долгосрочной перспективе.
Запасные части и правильное хранение также важны. Храните шайбы в сухом месте, сортируйте по размерам и материалам — это сэкономит время при монтаже и снизит риск ошибочной установки.
Заключение
Стопорная шайба — не героический компонент, но ключевой. Понимание её принципа работы, правильный выбор материала и типа, а также аккуратный монтаж дают надёжность крепёжных соединений. Не стоит полагаться на один универсальный вариант: в каждой задаче свои требования.
Применяйте приведённый чек‑лист: оцените условия эксплуатации, подберите тип шайбы и не забывайте о сочетании методов фиксации там, где от этого зависит безопасность или срок службы оборудования. Немного внимания к мелочам спасёт вас от больших проблем в будущем.
