Печь ракета из кирпича длительного горения своими руками: чертеж, инструкция, фото

Виды реактивных агрегатов

Подобное отопительное устройство для дома плотно вошло в обиход и часто используется как для обогрева помещения, так и для приготовления пищи. Существует даже мини-вариант, который предназначен для применения в походных условиях.

Для сооружения ракетной печи часто используют подручные средства. На сегодняшний день различают следующие несколько видов этого отопительного устройства:

1. Переносные самодельные печи из жестяных емкостей. Для изготовления конструкции подойдут ведра, банки из-под краски и другие вместилища. Это отличный вариант для похода или работы на строительной площадке, причем для создания такого устройства достаточно нескольких часов.
2. Печи, выполненные из металлической бочки или огнеупорного кирпича. Подобный агрегат отличается присутствием под землей горизонтального дымового канала и наружного стояка, который обеспечивает тягу. Хорошо подходит для прогревания теплоемких масс.
3. Печь-ракета из кирпича, имеющая несколько дымовых труб. Она предназначена для воздушного нагрева пола.

Принцип работы

При термическом разложении твёрдого органического топлива происходит выделение газообразных веществ, так же разлагающихся и превращающихся в процессе в древесный газ, обладающей при сгорании высоким уровнем теплоотдачи.

В обычных твёрдотопливных печах древесный газ уходит в трубу вместе с газом, где остывает и оседает на стенах в виде копоти. В печи ракетного типа за счёт горизонтального канала газы перемещаются медленнее, не успевают остывать, а догорают, отдавая большое количество тепла.

В моделях реактивных отопительных устройств сложной конструкции нагретый воздух и газ проходит по ряду внутренних каналов. Затем перемещаются в верхнюю часть корпуса, под варочную плиту, где и сгорает полностью. Для такой ракеты нет необходимости в дополнительном поддуве. Тяга в них создаётся за счёт дымохода, и чем больше его длина, тем восходящий поток интенсивнее.

Принцип действия ракетной печи

Ракетная печь сочетает в себе простоту исполнения и высокий КПД. Отличительной особенностью такой конструкции считается постоянное движение нагретого воздуха.

Печь такого типа может использовать любое твёрдое топливо, в том числе и растительные отходы.

В классической конструкции, подаваемый через топку кислород нагревается. Утеплённое горизонтальное колено обеспечивает его транспорт в вертикальный канал, в котором происходит сжигания промежуточных газов. Раскаленный воздух, проходя по колпаку конструкции, отдает тепло в атмосферу. Древесные газы, остывая, выводятся системой дымоотведения.

В печах обычного исполнения, продукты горения выводятся по системе дымохода и оседают в виде копоти на стенках труб. Это происходит за счёт быстрого остывания отходящих газов. В печках ракетного исполнения, побочные газы дополнительно сгорают, увеличивая повышенный КПД. Естественная тяга, делает всю конструкцию неприхотливой и саморегулирующейся. Высокая эффективность реактивных печей, это результат точных теплотехнических расчётов. Поэтому возведение такой печки требует соблюдения основных конструктивных параметров.

Правильно сложенная ракетная печь должна работать практически бесшумно. Громкие звуки, как у турбины, свидетельствуют о нарушении режима горения.

Условно, все конструкции ракетных печей можно разделить на переносные и стационарные. Переносные, служат для приготовления пищи или отопления небольших помещений (палаток, теплиц). Главное преимущество таких систем в их мобильности и простоте сборки. В качестве стройматериалов можно использовать старые ведра, бочки, разряженные баллоны и кирпичи. В самом простом виде, такая система состоит из двух кусков труб сваренных под прямым либо острым углом. Эта конструкция применима для варки еды. Когда есть необходимость в протапливании помещения, можно собрать печь с куполом.

В качестве купола можно использовать перевернутую бочку или корпус газового баллона.

Для максимальной теплоотдачи, внутреннюю камеру мобильной печи можно утеплить перлитом или другим негорючим материалом. Комбинированный вариант ракетной печи подойдет, если под руками нет утеплителя. Тогда, в качестве строительного материала используют шамотный кирпич. За счет высокой теплоёмкости, такой кирпич накапливает и отдает тепло в помещение долгое время.

Для отопления дома ракетные печи стационарной конструкции выполняют из шамотного кирпича или камня. Их конструкции в большинстве своем, подразумевают наличие лежака. Он складывается поверх длинного дымохода, который в реактивных печах обычно проходит у основания помещения. Обмазку полученной конструкции выполняют смесью глины и опилок. Сочетание таких материалов обеспечивает высокую теплоёмкость и быстрый прогрев жилой зоны.

Ракетная печь, простота конструкции и принцип использования

Ракетная печь – простое и удобное отопительно-варочное устройство на древесном топливе с хорошими, но не исключительными параметрами.

Её популярность объясняется не только броским названием, но более тем, что её может сделать своими руками и не печник и даже не каменщик; при необходимости – буквально за 15-20 мин.

Несмотря на такое громкое название, ракетная печь ничего общего с ракетно-космической техникой, конечно же, не имеет. И работает вовсе не на реактивном топливе. Такое название печь получила за струю пламени, вырывающуюся из верхней трубы у походных конструкций и звук, напоминающий рёв двигателя.

Принцип работы ракетной печи основан на формировании свободного потока нагретого в топке воздуха по вертикальному колену трубы, размещенному позади отсека для горения топлива. Такая конструкция не требует наличия сложного дымохода для формирования тяги и внешне напоминает ракетный двигатель за счет вырывающегося из вертикального участка трубы пламени.

Кроме этого, более сложные ракетные печи позволяют повысить эффективность использования топлива за счет пиролиза, то есть вторичного сгорания древесного газа после отвода его от вертикального участка трубы путем установки дополнительных приспособлений.

Прямое горение. Топливные газы свободно перетекают по каналам печи без побуждения тягой, которая создаётся дымовой трубой. Дымовые газы, которые всегда выделяются при горении дров, дожигаются. Называется это пиролизом.

Самая простая реактивная печь будет состоять из двух труб, одна из которых идёт горизонтально, а вторая — вверх. Можно использовать и одну изогнутую трубу, если у вас есть такая возможность, в противном случае применяются сварочные работы.

Топливо в печь-ракету закладывается непосредственно в трубу. При этом раскалённые газы будут стремиться выйти наверх, по вертикальному участку. На срезе трубы можно расположить ёмкость, которая будет применяться для приготовления пищи или кипячения воды.

Обязательно между ёмкостью и трубой должен оставаться просвет, чтобы продукты горения могли свободно выходить наружу.

Типы ракетных печей:

• • Переносные конструкции из жестяных банок, вёдер.

    Удобно использовать в походах, на пикниках.

    Такие конструкции являются наиболее простыми по устройству. Они представляют собой трубы, которые могут быть или согнутыми, или сваренными из отдельных отрезков.

    В данной конструкции может быть лишь одно усовершенствование; оно касается монтажа специальной перегородки, посредством которой обустраивается зольник. В ней предусматривается специальная прорезь, посредством которой происходит воздушный подсос.

    Очень часто в нижней части загрузочной камеры устанавливается колосник, посредством которого осуществляется подача воздуха прямо в зону горения. В проем, предназначенный для закладки дров, устанавливается специальная дверца, необходимая для регулировки подачи воздуха.

• • Сооружения из бочек или шамотного кирпича, имеющие наружный стояк и дымоход для увеличения тяги.

• Кирпичные печи из кирпича, оснащённые несколькими отводными трубами. Применяются для воздушного обогрева полов.

Почти все печные устройства ракетного типа отличаются вертикальной загрузкой. Подающее в топку горючее сгорает и оседает вниз.

Дожигание пиролизных газов происходит благодаря кислороду, поступающему через поддувало. Тление топлива позволяет длительное время не производить очередную порцию закладки. Нормальный режим горения дозы составляет 6-7 часов. Это упрощает обслуживание печи.

Независимо от вида печной конструкции выделяются основные элементы, из которых состоит печь:

• корпус, выполненный из металлической ёмкости или выложенный из кирпича;
• топочная камера;
• канал, полученный в результате установки перемычки под топливной камерой;
• утеплительная прослойка из плотно заполненного теплоизолятора, расположенная между трубой и корпусом.

Ракетные печи имеют высокую производительность и прекрасно работают в домах из глины и соломы.

Владельцы таких печей заявляют о сокращении расхода древесины на 80-90% по сравнению с нагреванием того же пространства с обычной металлической дровяной печью. Обеспечивается это за счет дожига горючих газов и сажи.

Ввиду особенностей конструкции такая печь требует соблюдения особых правил топки. Однако все они достаточно простые:

1. Прежде всего, в такое устройство закладывают исключительно сухую древесину – в любом виде: ветви, поленья, сучья и т.п.
2. До начала закладывания древесины печь следует хорошо прогреть. Это делается традиционным способом – жжется бумага, картон, лучинки, береста. При этом важно прислушаться к звуку – он должен явно измениться (или вообще затихнуть), когда конструкция прогреется достаточно сильно, чтобы приступить к закладке поленьев.
3. Все время прогрева дверца удерживается в закрытом состоянии. Поэтому важно заложить достаточное количество материала, чтобы более уже не заглядывать в печь.
4. Как и обычно, сила тяги регулируется поддувалом. Однако определить, нужно ли открывать или постепенно закрывать заслонку, следует опять же по звуку. Если система затихает, требуется подать новые порции воздуха. Если же она гудит слишком сильно, заслонку нужно перекрыть.

Преимущества и недостатки

Ракетные печи длительного сгорания обладают следующими преимуществами:

• высоким коэффициентом полезного действия — не менее 85%;
• большой скоростью нагрева помещения — на 50 м² станет тепло менее чем за 1 час;
• отсутствием сажи — выхлоп при сгорании топлива не образует копоти, а формируется в виде пара и углерода;
• возможностью функционирования на твёрдом топливе любого вида;
• малым расходом — потребление топлива печью ракетой в 4 — 5 раз меньше, чем обычной печкой при равных условиях: временного промежутка горения и температуре нагрева;
• возможностью устройства теплой лежанки;
• продолжительностью сохранения тепла в хорошо разогретой конструкции без добавления топлива — до 12 часов.

Достоинств у такой печи много, но есть и плохие стороны

К недостаткам относится:

• ручной способ управления отопительным устройством — прогорание топлива происходит быстро, и требуется его регулярная докладывать;
• высокая температура нагрева некоторых элементов конструкции грозит ожогом владельцам при случайном соприкосновении;
• скорость нагрева не позволяет применять ракетную печь для бань;
• эстетическая составляющая такого прибора на любителя и подходит не для всякого интерьера;
• опасность проникновения угарного газа в жилые комнаты.

Этапы строительства кирпичной печи реактивного типа с лежаком

Перед тем как собрать такую систему своими руками, необходимо провести некоторые расчеты и сделать чертёж будущей конструкции.

Объем теплогенератора влияет на количество теплоты, а суммарная площадь поверхностей влияет на теплоотдачу. Зная это, можно рассчитать внутренний диаметр камеры сгорания и площадь поперечного сечения купола.

• • Изготовление ракетной печи необходимо начинать с обустройства фундамента. Его заливают на небольшой глубине. Основание укладывают шамотным кирпичом, формируют контур топки, армируют и заливают раствор.
  • После высыхания цемента, приступают к укладке основания будущей печки. Его поднимают на несколько рядов вверх.
  • Формируют нижний горизонтальный проём. В зависимости от размеров печи, его делают высотой в один или два кирпича.
  • Разделяют топочную зону и зону будущей камеры сгорания. Делают это, проложив по центру ряда часть кирпичей на ребро
  • Выкладывают камеру сгорания на нужную высоту.
  • На получившуюся камеру устанавливают металлический кожух большего диаметра, внутреннее пространство засыпают перлитом. Торцы кожуха замазывают глиняным раствором.
  • На заизолированную камеру, устанавливают сварной колпак. Фланец для отвода древесных газов разворачивают в сторону будущего лежака.

• • При помощи гофрированной или металлической трубы формируют подвод воздуха в зону топки.
  • Проводят пробный розжиг печи. Конструкция должна работать достаточно тихо, а древесные газы беспрепятственно выходить из фланцевого соединения колпака.
  • Формируют основание лежака. Его можно выложить из любого огнеупорного кирпича.

• Трубу теплообменника соединяют на одном конце с фланцем колпака, а на другом с основанием дымохода.
• Огнеупорным кирпичом формируют контуры печи и лежака.
• Смесью глины и древесных опилок делают полную обмазку всех поверхностей готовой конструкции.

Если печь будет использоваться для приготовления пищи, верхнюю часть колпака обмазывать не стоит. Она будет служить в качестве жаровни.

Для увеличения мощности получившейся системы, к основанию трубы, подающий воздух в топку, можно подключить нагнетатель. Им может быть старый пылесос или любой вентилятор, подходящих габаритов. Это создаст избыточное давление в камере сгорания и увеличит температуру поверхности купола.

Говоря о преимуществах ракетной печи, стоит выделить и ряд недостатков таких систем:

1. Можно использовать не во всех типах помещений.
2. Специфический внешний вид конструкции не всем придется по вкусу.
3. Управление печью нельзя автоматизировать. Необходимо постоянно контролировать уровень дров в топочной камере.
4. Высокий риск получить ожог, так как поверхность купола может раскаляться до высоких температур.

Ракетная печь сочетает в себе простоту конструкции и высокую энергоэффективность. Однако, решившись собрать её своими руками, стоит в точности соблюсти все пропорции и размеры.

Особенности конструкции

У ракетной печи есть свои особенности построения:

• Высота колпака может быть от 1,5 до 2 частей от его диаметра.
• Обмазка колпака происходит не более чем на 2/3 части, а толщина ее обычно составляет 1/3 диаметра.
• Площадь сечения райзера (дымовой трубы) — примерно 5% от площади колпака и при этом между ней и верхней частью барабана остается не меньше 7 см зазора для свободной циркуляции газов.
• Горизонтально идущая труба равна по диаметру и высоте вертикальной. Внешняя труба — 1,5–2 части по сечению от площади барабана, длина ее достигает не менее 4 метров.
• Если используется лежанка в конструкции, длина ее газохода также привязана к диаметру барабана, для обеспечения качественного прогрева труб. Так для бочки диаметром 60 см, газоход может быть выполнен, например, 6 метров в длину.
• Поддувало выполняется на 50% от общей площади жаровой трубы.

Предшественники

Твердотопливные печи несовершенны. Это уже понимали давно. Но более понятная теория горения — это процессы, происходящие внутри топливника, появилась сравнительно недавно — в XIX веке.

До этого были только догадки. Они были не всегда далеки от истины, но не давали точного представления о механике происходящего.

В XVII веке появились предпосылки мировой промышленной революции. Именно тогда были проведены первые опыты по пиролизу. Но полученный продукт использовали отдельно.

Понимание того, как объединить реактор и результат в одной системе, пришло намного позже.

Самое сложное в печи: не забрать тепло у топочных газов, а обеспечить идеальные условия горения.

Во-первых, сложность заключается в дозировке кислорода, без которого сжигание горючего невозможно.

Топливо никогда не бывает монолитным по составу. Это всегда сложный композит из органики (ее больше, и она неоднородна) и негорючего минерального остатка, образующего золу.

Соответственно, каждое из соединений, входящих в этот состав, имеет свои оптимальные условия сгорания. И обеспечить все их — просто невозможно.

Во-вторых, излишки воздуха, подаваемые в зону горения, могут ухудшать само горение. Это происходит по причине того, что воздух охлаждает «реакторную» часть топливника.

Недостаток выльется в неполное сгорание. Отсюда сажа и смолистый конденсат внутри печи и трубы. Это тот углерод, которому не хватило кислорода для сгорания.

Можно было бы организовать точечную подачу воздуха в зону горения. И весьма интенсивную подачу, что-то похожее на дутье, которое используют металлурги.

Топливо начинает гореть более интенсивно, но и скорость прохождения газов внутри печи возрастает. И снова тупик: тепло не успевает утилизироваться печью. Оно просто выбрасывается в атмосферу, не вся органика успевает сгорать.  По-прежнему наблюдается падение эффективности.

Частично вопрос снимается предварительным подогревом подаваемого воздуха. Но при этом увеличивается затрата энергии и требуется масса ухищрений технического порядка. Это неоправданно усложняет всю конструкцию.

Долгое время конструкторы думали над тем, как завершить все процессы сгорания в объеме топливника и не допустить попадание несгоревших частиц внутрь печи, в ее дымовые каналы.

Здесь существуют непреодолимые сложности. Если бы топливник был точкой пространства, то все сложилось бы. Вот дрова, а сюда подаем нужное количество кислорода.

Но такое возможно только в идеальном варианте. Пока никто не в состоянии раздробить горючее до молекулярной фракции. Так что, приходится иметь дело с достаточно крупными кусками, брикетами или поленьями.

Следовательно, топливник будет представлять некий объем. Невозможно равномерно обеспечить его кислородом. Даже простое разрастание колосника на всю поверхность пода не получится. Внутри топливника возникают паразитные завихрения, которые блокируют нормальный ток топочных газов.

Что в итоге: в начале топливника, где кислород поступает через колосник и в щели топочной дверцы — условия горения хорошие. Но чуть глубже, ближе к выходу из топливника в каналы печи, которые отвечают за утилизацию тепла — уже недостаток кислорода.

Поскольку температура в топливнике приблизительно одинаковая, то топливо частично разлагается. Вот только, продукты этой реакции не успевают сгореть. Они уходят в трубу в виде несгоревшего углерода (сажи) и смеси горючих газов, самый известный из них — ядовитый угарный газ СО.

Популярный способ: делать ракетные печи из самана. Материал очень гибкий и выразительный.

Но, для надежности, внутри этой глинобитной конструкции все равно идут каналы из металла или кирпича.

Процесс поиска оптимального решения был длительным. Только в 80-е годы XIX века русский инженер Степанов предложил опускать газы ниже топливника, для прогрева низа печи. А немецкий инженер Браббе в 1920-е придумал, с той же целью, сразу за топливником делать специальную камеру.

Случайно выяснилось, что в этой камере идет дожигание тех остатков, что не успели догореть в основном отделе топливника.

Решили для улучшения горения в эту камеру специально подводить атмосферный воздух. Так в печах началось разделение воздушного потока на первичный и вторичный.

Первичный воздух шел в топливник и участвовал в горении на колоснике. Вторичный направлялся в камеру Степанова-Браббе и позволял сжигать топливные остатки. Те, что не успели догореть в основном объеме топливника.

Выяснилось, что эта дожиговая камера разогревается чуть меньше, чем сам топливник. Кроме того, камера за топливником начинает эффективно работать не сразу. Происходит после того, как температура в ней достигнет определенного рубежа.

Понижение температуры сказывалось на КПД всей системы. До изобретения ракетной печи оставался небольшой шаг.

Но, прежде чем рассказать о новом принципе работы отопителя, снова вернемся к пиролизу. Использовали его давно. Так получали светильный каменноугольный газ, обжигая каменный уголь при недостатке кислорода.

Тогда каменноугольный газ использовали так: им освещались улицы и жилье. Но больше он расценивался как побочный продукт получения кокса для металлургии и транспорта.

В годы второй мировой снова вспомнили о пиролизе. На этот раз сухой взгонке подвергали дрова. Полученная газовая смесь применялась как автомобильное топливо, такая предтеча газовых баллонов на коммерческом транспорте.

Вся система получила название газогенераторной. Она была настолько проста по устройству, что часто монтировалась на автомобили самими водителями. Просто необходимо было: пара бочек и навык слесарной работы.

Это был первый случай, когда в одной установке соединили пиролизный реактор, а полученный результат тут же шел в дело. Правда, функционально это были два разных агрегата: система получения горючего газа и автомобильный мотор.

Третий предшественник родом из Мексики. Уточним, непосредственный предшественник. Была модернизирована греческая система отопления.

Эту методику позаимствовали и доработали римляне — получился знаменитый гипокауст , прообраз будущих теплых полов. Суть идеи в том, что газы из печи направлялись в каналы, проложенные под полом. Получалось просто и эффективно.

Кстати, китайские печи-каны и корейские ондоли — это восточная модернизация той самой римской задумки.

Но примерно такая же печь имелась и в Мексике. Произошло это с подачи испанцев и португальцев, много контактировавших со Средним Востоком.

В ХХ веке любопытные до технических экспериментов американцы решили совместить мексиканскую глинобитную печь с лежанкой и пиролизную систему. Они переместили, камеру Браббе чуть выше топливника и сделали из нее своеобразный теплообменник.

Так появилось это техническое чудо. Внешне при работе напоминало перевернутый ракетный двигатель (компактные версии печи).

Повышение эффективности отбора тепла в печках-ракетах

Чтобы увеличить КПД печи-ракеты, были разработаны и другие конструкции с более эффективным отбором тепла, как для использования прибора в условиях улицы, так и для внутреннего применения – для отопления помещений или нагрева воды.

Простейшая конструкция ракетной печки

Для начала стоит рассмотреть самое простое устройство ракетной печи прямого горения. Как правило, такие приборы  используются только для нагрева воды или для приготовления пищи, и исключительно на открытом воздухе. Как видно из представленного ниже рисунка – это два отрезка трубы, соединенные отводом под прямым углом.

Самая простейшая конструкция ракетной печки

Топкой для такой конструкции печи служит горизонтальная часть трубы, в нее и закладывается топливо. Нередко топка имеет вертикальную загрузку — в этом случае для изготовления простейшей печки используется три элемента — это две трубы разной высоты, установленные вертикально и соединенные снизу общим горизонтальным каналом. Более низкая труба и будет служить в качестве топки. Для изготовления стационарного варианта простейшей по схеме конструкции часто используется кирпич, устанавливаемый на жаростойкий раствор.

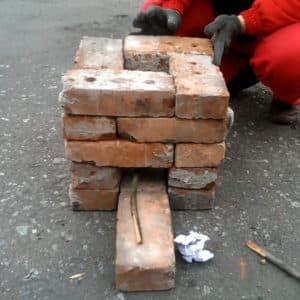

Простейшая печь-ракета, сложенная из кирпича

Для достижения более высокой эффективности печь усовершенствовалась, и у нее появлялись дополнительные элементы, например, трубу стали устанавливать в корпус, который усиливает нагрев конструкции.

Схема простейшей печи-ракеты с утепленным райзером

1 – внешний металлический корпус печи.

2 – труба – топочная камера.

3 – канал, образованный перемычкой под топливной камерой и предназначенный для свободного прохода воздуха в область горения.

4 – пространство между трубой (райзером) и корпусом, плотно заполненное теплоизолирующим составом, например, золой.

Протапливание печи происходит следующим образом. В топку сначала закладывается легкий горючий материал, например, бумага, а когда она разгорится, в огонь подбрасываются щепки или другое основное топливо. В результате процесса интенсивного горения образуются раскаленные газы, поднимающиеся по вертикальному каналу трубы и уходящие наружу. На открытое сечение трубы и устанавливают емкость для кипячения воды или приготовления пищи.

Важным условием для интенсивности горения топлива является создание зазора между трубой и установленной емкостью. Если же ее отверстие будет перекрыто полностью, то горение внутри конструкции прекратится, так как будет отсутствовать тяга, которая обеспечивает подачу воздуха области горения и поднимает нагретые газы вверх. Чтобы с этим не возникало проблем, на верхнем обрезе трубы устанавливается съемная или стационарная подставка для емкости.

Подставка для установки посуды

На данной схеме представлена несложная конструкция, на загрузочный проем которой установлена дверца. А для создания тяги предусмотрен специальный канал, который образует нижняя стенка топочной камеры и приваренная на расстоянии 7÷10 мм от нее пластина. Даже при полном закрытии дверцы топки подача воздуха не прекратится. В этой схеме уже начинает срабатывать и второй принцип – без активного доступа кислорода к горящим дровам может начаться процесс пиролиза, а непрерывная подача «вторичного» воздуха будет способствовать дожигу выделившихся газов. Но для полноценно процесса все же не хватает еще одного важного условия – качественной термоизоляции камеры вторичного дожига, так как для процесса сгорания газов необходимы определенные температурные условия.

Принцип действия простейшей ракетной печки

1 – воздушный канал в топочной камере, через который осуществляется поддув при закрытой дверце топки;

2- зона самого активного теплообмена;

3 – восходящий поток раскаленных газов.

Достоинства и недостатки

Как и у всех конструкций, у ракетных печей имеются свои достоинства и недостатки. Начнем с плюсов. Это как раз то, что сделало эту технологию такой популярной:

• отличные показатели эффективности. Переносные походные мини-печки намного удобнее примусов и газовых горелок. Очень высокий КПД. Печь можно топить различными видами топлива. Для нормальной работы достаточно щепочек и прочих отходов;
• скорый выход на рабочий режим. Это касается и больших, и малых печей. Соответственно, маленькие печки быстро согреют котелок воды. Стационарные большие — хорошо прогреют помещение;
• простота устройства. Любую из ракетных печей несложно соорудить самостоятельно. В дело идут самые простые, иногда непригодные для другого дела, материалы;
• полнота сгорания топлива. Конечно, походную печь нельзя ставить в палатку, а большую нельзя оставлять без трубы. Но в целом выброс в атмосферу минимален. На рабочем режиме, конечно;
• теплоотдача может достигать значительных значений.

Отлично подходит для помещений, эксплуатация которых носит периодический характер: летняя кухня, склад, мастерская.

Теперь о недостатках, которые тоже имеются:

• печи совершенно не годятся для обогрева бань, гаражей. Теплообменник вокруг жаровой дожиговой трубы разогревается довольно сильно. Это не совсем комфортно с позиции удобства эксплуатации, особенно в гараже. Так же печь не переносит резких охлаждений, как в бане. Нормальная работа дожиговой камеры возможно только не ниже определенного значения;
• некоторая условность классификации переносной вариации печи в качестве походной. Для пешего путешествия печь и крупновата, и тяжеловата. Ее правильнее было бы назвать «автотуристической» или «кемпинговой». При этом, все, что изложено о ее достоинствах в качестве переносной, остается в силе;
• есть нарекания и как к обогревателю. Печь не может обеспечить равномерной теплоотдачи. Существуют слишком большие различия температуры во время работы и во время остывания;
• малая теплоемкость. Не получится сделать большие запасы тепла. Наращивание теплоаккумулирующей массы вокруг теплообменника решают проблему только частично;
• нельзя использовать для нагрева воды из-за встроенного регистра-теплообменника. Единственный вариант — нагрев чайника или кастрюли на крышке теплообменника, как бы на конфорке;
• неравномерный нагрев тела печи</strong>;
• невозможность регулировки интенсивности горения печи при помощи поддувала или задвижек. Режим работы печи всегда один. Изменения в производительности печи возможны только путем дозировки загружаемого топлива. И частотой пуска.

Мы рассказали об известных достоинствах и недостатках, а выбор предстоит делать вам.

Усовершенствованная конструкция ракетной печи

Ракетная печка вполне поддается усовершенствованиям

Конструкция, предназначенная и для приготовления пищи, и для обогрева помещения, оснащается не только топочной дверцей и вторым корпусом, который служит хорошим внешним теплообменником, но и верхней варочной поверхностью. Такая ракетная печка уже может устанавливаться внутри помещений дома, а дымоходная труба от нее выводится на улицу. После проведения подобной модернизации печи, ее эффективность существенно вырастает, так как прибор приобретает немало полезных свойств:

• За счет второго наружного корпуса и утеплительных жаростойких материалов, которые термоизолируют основную трубу печи (райзер), герметичного закрытия верхней части конструкции, нагретый воздух сохраняет высокую температуру на значительно дольше.

Более совершенная конструкция ракетной печи

• В нижней части корпуса стал монтироваться канал для подачи вторичного воздуха, с успехом осуществляющий необходимый поддув, для которого в простейшей конструкции использовалась открытая топка.
• Дымоотводная труба в закрытой конструкции расположена не сверху, как в простой ракетной печи, а в нижней задней части корпуса. Благодаря этому, нагретый воздух не уходит напрямую в дымоход, а получает возможность для циркуляции по внутренним каналам прибора, нагревая, прежде всего, варочную панель, и далее расходясь внутри корпуса, обеспечивая и его нагрев. В свою очередь внешний корпус отдает тепло окружающему его воздуху.

Схема устройства и действия усовершенствованной печи-ракеты (с рекомендуемыми размерами)

На данной схеме хорошо виден весь процесс работы печи: в топливном бункере (поз. 1) происходит предварительное горение топлива (поз. 2) в режиме недостаточности подачи воздуха «А» – это регулируется заслонкой (поз. 3). Образовавшиеся горячие пиролизные газы поступают в конец горизонтального огневого канала (поз. 5), где и происходит их дожигание. Это процесс проходит благодаря хорошей термоизоляции и осуществлению непрерывной подачи «вторичного» воздуха «Б» по специально предусмотренному каналу (поз.4).

Далее, горячий воздух устремляется во внутреннюю трубу конструкции, называемую райзером (поз. 7), поднимается по ней под «потолок» корпуса, являющегося варочной плитой (поз. 10), обеспечивая ее высокотемпературный нагрев. Затем газовый поток проходит по пространству между райзером и внешним корпусом-барабаном (поз. 6), обеспечивая нагрев корпуса для дальнейшего теплообмена с воздухом в помещении. Затем газы опускаются вниз и только после этого уходят в дымоходную трубу (поз. 11).

Чтобы добиться максимальной теплоотдачи от топлива и обеспечить необходимые условия для полного сжигания пиролизных газов, важное значение имеет поддержание максимально высокой и стабильной температуры в канале райзера (поз. 7) Для этого трубу райзера заключают в еще одну трубу большего диаметра – обечайку (поз. 8), а пространство между ними плотно забивают жаростойким минеральным составом (поз. 9), который послужит в качестве термоизоляции (своеобразной футеровки). Для этих целей может, к примеру, применяться смесь печной кладочной глины с шамотным песком (в пропорции 1:1). Некоторые мастера предпочитают это пространство попросту очень плотно заполнить просеянным песком.

Узнайте, какими дровами лучше топить печь, а также ознакомьтесь с советами по выбору и хранению, из нашей новой статьи.

Самостоятельная постройка

Ничего сложного в печи, работающей по «ракетной» схеме, нет. Как обучающий или методологический материал можно использовать отзывы или обзоры переносных печей-ракет производства компании «Огниво».

Тем более, что устроены они примерно одинаково: вертикальная труба квадратного или круглого сечения, к которой снизу косо приварен короб-топливник с загрузочной дверцей. На трубу сверху ставятся различные конфорки или приспособления для копчения и других способов кулинарной обработки продуктов.

В моделях, чуть больших по размеру, вокруг райзера дополнительно может быть смонтирован короб. Он способен справляться с ролью мини-духовки. Правда, запекать в таком шкафчике мясо или картошку лучше в фольге. Без такой защиты нагревание продуктов получается не слишком равномерным.

Самая простая печка делается из несимметричного обрезка колена магистральной водопроводной трубы. Колено оснащают стойками, чтобы оно стало вертикально, как буква L. Соответственно, нижний короткий патрубок окажется топливником, а вертикальный большой патрубок — райзером.

В нижний патрубок вваривается горизонтальная пластина, отделяющая небольшое пространство в нижней части сечения. Пластина немного не доходит то изгиба колена. Это будет под топки и отсекатель канала вторичного воздуха.

Конфигурация сечения трубы не имеет значения. Круглая, квадратная, прямоугольная — что есть, то и подойдет.

Такую «трубную» печь усовершенствовать несложно. Нужно добавить теплоаккумулятор. Его нужно будет куда-то упаковывать. Кроме того, теплоаккумулятор не должен быть дорогим и дефицитным.

Поэтому поступаем просто: печь-трубу размещаем в кожухе из бака или бочки, или же другой металлической емкости. Потом пространство вокруг трубы засыпаем теплоаккумулятором, на его роль пойдут песок или мелкие камни.

Немного усовершенствованная простая ракетная печь. Цифрами обозначены: 1 — кожух, 2 — топливник, 3 — канал подвода вторичного воздуха, 4 — райзер.

Если вы имеете доступ к сварочному оборудованию — можно создать очень удобную переносную конструкцию. Она не будет уступать тем моделям, что продаются в магазинах. По желанию добавите ручку для переноски или удобные съемные ножки.

Тем, кто не занимается обработкой металла, можно посоветовать сложить такую же конструкцию из кирпича. Конечно, для похода ее уже не сможете использовать. Но подойдет для летней кухни или как альтернатива кострового места.

Для ускорения можно класть кирпич не на плашку, как обычно, а на ребро — стенки выйдут тоньше. Кладка вырастет быстрее.

Нельзя забывать про доставку вторичного воздуха в дожиговую камеру. Есть варианты:

• перегородки из металла;
• перегородки из кирпича;
• положить на дно топки обрезок трубы подходящего диаметра.

Все эти способы подходят.

Если металлическую переносную печь немного увеличить в масштабе, а на дожиговую трубу надеть колпак из бочки — получится большая печь для дома. Для печи поменьше подойдет старый газовый баллон. Все достаточно легко и просто.

Можно накрутить под лежанкой каналы из стальных одноконтурных труб для вентиляции или каминов. Главное следить, чтобы их общая протяженность не превышала 6 метров. Затем закрыть саманом. И получится уже что-то более эффективное и обстоятельное.

На схеме не показан канал подачи вторичного воздуха. Но о нем стоить помнить.

Бочку-колпак-кожух лучше не охлаждать интенсивно. Поэтому ее на две трети или чуть выше, неплохо бы запрятать все в ту же саманную или глинобитную оболочку. Работать стабильнее будет и теплоемкость увеличится.

Самый верх этой бочки оставляем открытым: и как конфорка будет использоваться, и теплообмен ускорит.

Канал дожиговой в большой печи желательно утеплить. Это важно для обеспечения стабильной работы печи. Снова повторим: дожиг пиролизных газов запускается только после достижения определенной температуры. Поэтому охлаждение этого участка крайне нежелательно.

Утеплять можно самыми различными способами:

• сделать вокруг трубы небольшой кожух из металла и заполнить промежуток отсеянным чистым песком;
• облицевать трубу пористым шамотом марки ШВП;
• можно использовать каолиновую вату;
• сочетать перечисленные материалы.

Примеры утепления труб райзеров различного диаметра.

Точно так же строится кирпичная печь. Только металлические детали, кроме дверец и конфорки, в ней заменяются на кирпичные. Все остается прежним: райзер, колпак, система каналов под лежанкой.

Проект, представленный на видео, все же немного надо доработать. Добавить крышку загрузочной камеры и снова отгородить низ шуровочного горизонтального канала топливника. Это необходимо для того, чтобы без проблем поставлять воздух в зону горения пиролизных газов.

Рекомендации по изготовлению

Проще всего сделать своими руками маленькую переносную печь – ракету «Робинзон», чей чертеж представлен ниже. Потребуются обрезки профильных труб, металл для ножек и подставки, а также навыки проведения сварочных работ. Причем соблюдение точных размеров, указанных на чертеже, не обязательно. Можно взять трубы другого сечения, только надо уменьшать либо увеличивать их пропорционально, дабы детали стыковались друг с другом.

Чертеж усовершенствованной походной печки «Робинзон» с дюзами из профильной трубы, разрезанной вдоль на 2 части

 Как и полагается ракете, к ней приделаны импровизированные дюзы, куда поступает вторичный воздух для дожигания, попадающий в трубу через ряд отверстий. За счет этой модернизации интенсивность горения заметно повышается. Подробнее о работе компактной дровяной печки смотрите на видео:

Наиболее распространенные варианты больших ракетных печей делаются из газового баллона или металлической двухсотлитровой бочки. Надо понимать, что эти готовые элементы применяются в качестве наружного колпака, а внутренние детали печки надо делать из труб меньшего диаметра или выкладывать из шамотного кирпича. Причем из баллона можно смастерить как стационарный отопитель с небольшой лежанкой, так и агрегат, который можно перемещать.

Учтите, произвести расчет тепловой мощности печи ракетного типа довольно сложно, единой расчетной методики не существует. Проще опереться на готовые чертежи уже работающих образцов и выполнять сборку по ним. Только нужно сопоставлять размеры будущей печки с габаритами отапливаемого помещения. К примеру, для обогрева небольшой комнаты хватит размеров баллона, в иных случаях лучше брать большую бочку. Подбор внутренних деталей для них показан на схеме:

Печь ракета из баллона

Кроме самого газового баллона, для сборки печки потребуется:

• профильная труба 150 х 150 мм для топливника и загрузочного бункера;
• стальные трубы диаметром 70 и 150 мм пойдут на внутренний вертикальный канал;
• то же диаметром 100 мм на дымоход;
• утеплитель (базальтовое волокно плотностью не менее 100 кг/м³);
• листовой металл толщиной 3 мм.

Для мастера, владеющего сварочным делом, данная работа не представит особой сложности. У баллона следует отрезать верхнюю часть по шву, предварительно вывернув вентиль и наполнив его доверху водой. По бокам с двух сторон вырезаются проемы для установки топливника и врезки дымохода. Профильная труба вставляется соединяется с вертикальным каналом, который выводится сквозь дно баллона. Дальнейшие работы по изготовлению ракетной печи ведутся в соответствии с чертежом:

В конце верхнюю часть надо приварить на место, затем тщательно проверить все швы на проницаемость, чтобы внутрь печи бесконтрольно не поступал воздух. После этого можно присоединять дымоход с водяной рубашкой (при наличии) и приступать к испытаниям.

Важно. Для создания достаточной тяги верх трубы должен быть поднят над уровнем топливника на высоту 4 м.

Кладка отопителя ракетного типа из кирпича

Этот вариант печки потребует расходов на покупку шамотного кирпича, обычный керамический для ракетной печи не подойдет. Кладка выполняется на растворе из шамотной глины, она тоже продается в виде готовой строительной смеси. Как сделать стационарную ракетную печь:

1. Предварительно нужно выкопать яму, утрамбовать дно и залить фундамент размерами 1200 х 400 мм и высотой 100 мм, как изображено на фото.
2. После застывания фундамент накрывают листом базальтового картона и ведут кладку камеры сгорания, бункера для загрузки дров и вертикального канала. С торца камеры сгорания устанавливают дверцу для прочистки зольника.
3. После высыхания глины яма засыпается, а на вертикальный канал надевается заранее подобранная труба или малая бочка диаметром 450 мм. Промежуток между кирпичной кладкой и стенками трубы заполняется огнеупорным утеплителем, например, базальтовой ватой, керамзитом, вермикулитом.
4. На последнем этапе на конструкцию надевают колпак из большой металлической бочки диаметром 600 мм. Предварительно в ее верхней части делается вырез и ставится патрубок для подключения дымохода. Когда бочка перевернется, он как раз окажется внизу.

Реактивное устройство с теплой лежанкой

Одна из вариаций подобных отопительных агрегатов – печь-ракета со спальным местом. В ее основе лежит все тот же принцип пиролиза. Отличие заключается в самой конструкции теплообменника. Длинные каналы аппарата сделаны из негорючих материалов и соединены между собой. Размещается эта конструкция под плоскостью лежанки.

Сам выступ является поверхностью из глины, камня или кирпича, внутри которой горячий воздух циркулирует по каналам теплообменника. Во время работы реактивной печи газ, полученный путем пиролиза, движется по трубам под лежанкой, отдает тепло и выводится через дымоход, расположенный на улице. Его высота достигает 3000-3500 мм.

Устройство печи с топкой располагается возле одного из краев лежанки. Часто здесь же присутствует варочная поверхность, с помощью которой самодельная ракетная печь может использоваться и для приготовления пищи.

Каменная или глиняная поверхность лежанки покрывается деревянным настилом или циновкой из бамбука или соломы. Это нужно для комфорта пользователя, ведь лежанка служит ночью спальным местом, а днем – сиденьем. Народы Азии ракетную печь традиционно использовали для приема пищи, оборудовав лежанку специальным низким столиком.

Важно отметить, что такой вид печного устройства довольно экономно расходует топливные ресурсы. Для нагревания агрегата вполне хватает охапки средних по толщине сухих веток. Благодаря тому, что печь-ракета из кирпича долго удерживает тепло, натопив один раз вечером, всю ночь можно наслаждаться созданным комфортом, не заботясь об очередной закладке горючего.
